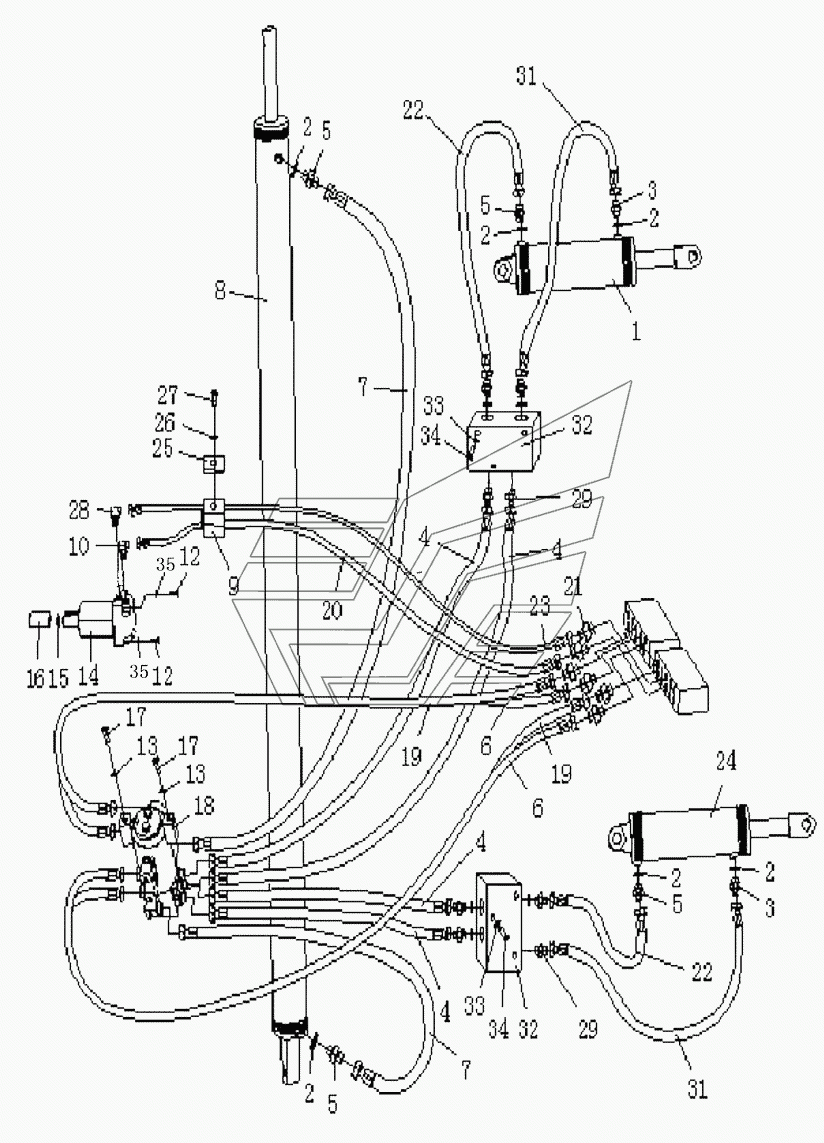

ROTARY AND TILT PIPING ASSY Shantui SG16-3. Каталог 2014г.

BLADE LIFTING OIL CYLINDER ASSY Shantui SG16-3 OIL CYLINDER ASSY Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tilt oil cylinder assy

Заводской номер: 222-63-10000 Количество на модель: 1
222-63-10000
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 07002-12034 Количество на модель: 2
07002-12034
2
3

Номер детали на чертеже:

3

Nipple

Заводской номер: 222-62-00001 Количество на модель: 2
222-62-00001
2
4

Номер детали на чертеже:

4

Hose

Заводской номер: 222-63-12000 Количество на модель: 4
222-63-12000
4
5

Номер детали на чертеже:

5

Elbow

Заводской номер: 222-62-12000 Количество на модель: 4
222-62-12000
4
6

Номер детали на чертеже:

6

Hose

Заводской номер: 222-63-15000 Количество на модель: 2
222-63-15000
2
7

Номер детали на чертеже:

7

Hose

Заводской номер: 222-63-07000 Количество на модель: 2
222-63-07000
2
8

Номер детали на чертеже:

8

Oil cylinder assy

Заводской номер: 222-63-08000 Количество на модель: 1
222-63-08000
1
9

Номер детали на чертеже:

9

Rubber plate

Заводской номер: 263-75-00012 Количество на модель: 8
263-75-00012
8
10

Номер детали на чертеже:

10

Connector

Заводской номер: 222-63-04000 Количество на модель: 1
222-63-04000
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 01252-71035 Количество на модель: 2
01252-71035
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
14

Номер детали на чертеже:

14

Motor

Заводской номер: 222-63-03000 Количество на модель: 1
222-63-03000
1
15

Номер детали на чертеже:

15

O-ring

Заводской номер: GB1235-75x3.1 Количество на модель: 1
GB1235-75x3.1
1
16

Номер детали на чертеже:

16

Key sleeve

Заводской номер: 222-63-00001 Количество на модель: 1
222-63-00001
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
18

Номер детали на чертеже:

18

Rotary joint

Заводской номер: 222-63-06000 Количество на модель: 1
222-63-06000
1
19

Номер детали на чертеже:

19

Hose

Заводской номер: 222-63-14000 Количество на модель: 2
222-63-14000
2
20

Номер детали на чертеже:

20

Hose

Заводской номер: 222-63-01000 Количество на модель: 1
222-63-01000
1
21

Номер детали на чертеже:

21

Nipple

Заводской номер: 222-62-02000 Количество на модель: 6
222-62-02000
6
22

Номер детали на чертеже:

22

Hose

Заводской номер: 222-63-09000 Количество на модель: 2
222-63-09000
2
23

Номер детали на чертеже:

23

Hose

Заводской номер: 222-63-02000 Количество на модель: 2
222-63-02000
2
24

Номер детали на чертеже:

24

Tilt oil cylinder assy

Заводской номер: 222-63-13000 Количество на модель: 1
222-63-13000
1
25

Номер детали на чертеже:

25

Plate

Заводской номер: 263-75-00013 Количество на модель: 2
263-75-00013
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51085 Количество на модель: 4
01010-51085
4
28

Номер детали на чертеже:

28

Connector

Заводской номер: 222-63-05000 Количество на модель: 1
222-63-05000
1
29

Номер детали на чертеже:

29

Nipple

Заводской номер: 03206-02640 Количество на модель: 8
03206-02640
8
31

Номер детали на чертеже:

31

Hose

Заводской номер: 222-63-11000 Количество на модель: 2
222-63-11000
2
32

Номер детали на чертеже:

32

Hydraulic lock

Заводской номер: 222-63-16000 Количество на модель: 2
222-63-16000
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-50845 Количество на модель: 6
01010-50845
6
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01643-30823 Количество на модель: 6
01643-30823
6
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
