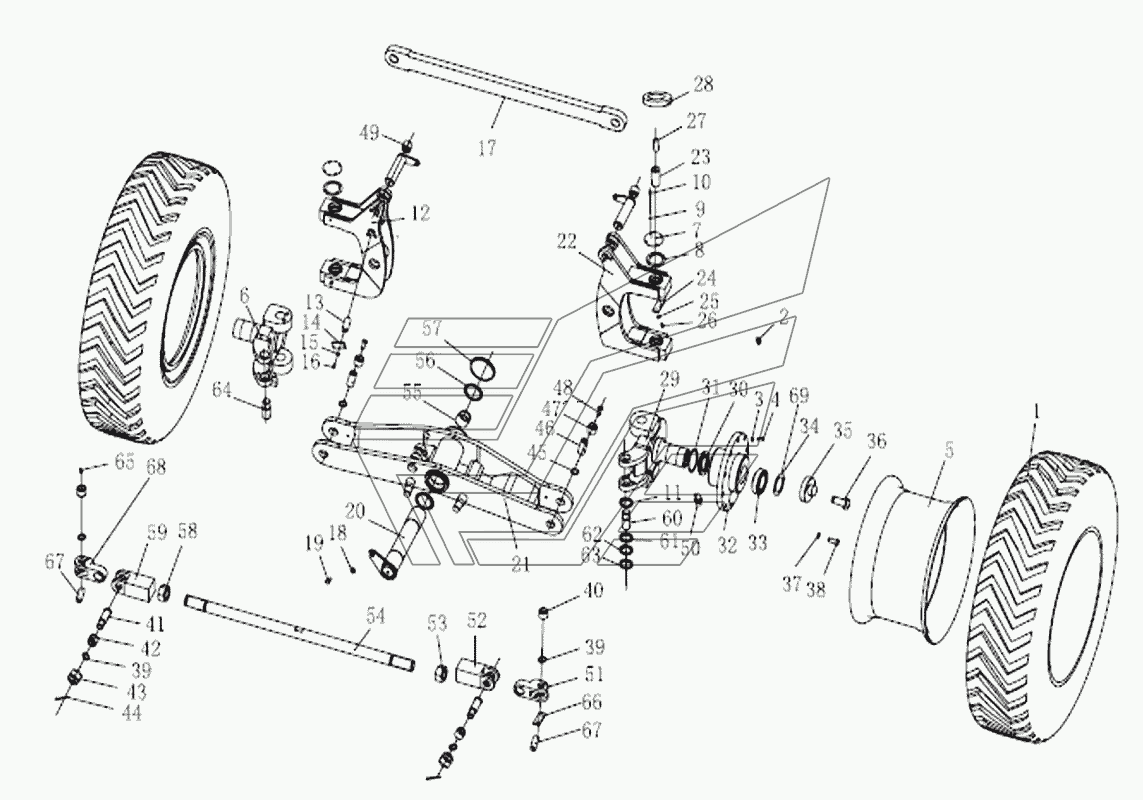

FRONT AXLE ASSY Shantui SG16-3. Каталог 2014г.

BRAKE ASSY Shantui SG16-3 STEERING AND TILT PIPING ASSY Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tyres assy

Заводской номер: 222-45-04000 Количество на модель: 2
222-45-04000
2
2

Номер детали на чертеже:

2

Oil cup

Заводской номер: 07201-01045 Количество на модель: 2
07201-01045
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-32260 Количество на модель: 20
01643-32260
20
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 01050-52255 Количество на модель: 20
01050-52255
20
5

Номер детали на чертеже:

5

Rim assy

Заводской номер: 222-46-10000 Количество на модель: 2
222-46-10000
2
6

Номер детали на чертеже:

6

Steering joint, l

Заводской номер: 222-46-11000 Количество на модель: 1
222-46-11000
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 222-46-00032 Количество на модель: 4
222-46-00032
4
8

Номер детали на чертеже:

8

Pad

Заводской номер: 222-46-00042 Количество на модель: 4
222-46-00042
4
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 01643-30623 Количество на модель: 16
01643-30623
16
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 01010-50610 Количество на модель: 16
01010-50610
16
11

Номер детали на чертеже:

11

Retainer

Заводской номер: 04064-03515 Количество на модель: 3
04064-03515
3
12

Номер детали на чертеже:

12

Joint support, l

Заводской номер: 222-46-12000 Количество на модель: 1
222-46-12000
1
13

Номер детали на чертеже:

13

Pin shaft

Заводской номер: 222-46-00003 Количество на модель: 3
222-46-00003
3
14

Номер детали на чертеже:

14

Retainer

Заводской номер: 04082-00105 Количество на модель: 6
04082-00105
6
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-31032 Количество на модель: 12
01643-31032
12
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51020 Количество на модель: 12
01010-51020
12
17

Номер детали на чертеже:

17

Lever

Заводской номер: 222-46-00033 Количество на модель: 1
222-46-00033
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01643-32060 Количество на модель: 3
01643-32060
3
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-52040 Количество на модель: 1
01010-52040
1
20

Номер детали на чертеже:

20

Shaft

Заводской номер: 222-46-13000 Количество на модель: 1
222-46-13000
1
21

Номер детали на чертеже:

21

Frame

Заводской номер: 222-46-14000 Количество на модель: 1
222-46-14000
1
22

Номер детали на чертеже:

22

Joint support, r

Заводской номер: 222-46-15000 Количество на модель: 1
222-46-15000
1
23

Номер детали на чертеже:

23

Pin shaft

Заводской номер: 222-46-00004 Количество на модель: 2
222-46-00004
2
24

Номер детали на чертеже:

24

Перегородка

Заводской номер: 04082-00209 Количество на модель: 5
04082-00209
5
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-31232 Количество на модель: 12
01643-31232
12
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51225 Количество на модель: 10
01010-51225
10
27

Номер детали на чертеже:

27

Roll bearing

Заводской номер: GB5801-RNA6909 Количество на модель: 4
GB5801-RNA6909
4
28

Номер детали на чертеже:

28

Bearing

Заводской номер: GB301-51210 Количество на модель: 2
GB301-51210
2
29

Номер детали на чертеже:

29

Steering joint, r

Заводской номер: 222-46-16000 Количество на модель: 1
222-46-16000
1
30

Номер детали на чертеже:

30

Spacing ring

Заводской номер: 222-46-00007 Количество на модель: 2
222-46-00007
2
31

Номер детали на чертеже:

31

Ring piece

Заводской номер: 222-46-00019 Количество на модель: 8
222-46-00019
8
32

Номер детали на чертеже:

32

Hub

Заводской номер: 222-46-01000 Количество на модель: 2
222-46-01000
2
33

Номер детали на чертеже:

33

Roller bearing

Заводской номер: GB297-32018 Количество на модель: 4
GB297-32018
4
34

Номер детали на чертеже:

34

Shim

Заводской номер: 222-46-00050 Количество на модель: 14
222-46-00050
14
35

Номер детали на чертеже:

35

Cover

Заводской номер: 222-46-00008 Количество на модель: 2
222-46-00008
2
36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-52045 Количество на модель: 2
01010-52045
2
37

Номер детали на чертеже:

37

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 12
01602-21236
12
38

Номер детали на чертеже:

38

Bolt

Заводской номер: 01252-71230 Количество на модель: 12
01252-71230
12
39

Номер детали на чертеже:

39

Pad

Заводской номер: 222-46-00012 Количество на модель: 8
222-46-00012
8
40

Номер детали на чертеже:

40

Bushing

Заводской номер: 222-46-00018 Количество на модель: 2
222-46-00018
2
41

Номер детали на чертеже:

41

Shaft

Заводской номер: 222-46-00036 Количество на модель: 2
222-46-00036
2
42

Номер детали на чертеже:

42

Bushing

Заводской номер: 222-46-00014 Количество на модель: 2
222-46-00014
2
43

Номер детали на чертеже:

43

Nut

Заводской номер: 01593-33018 Количество на модель: 2
01593-33018
2
44

Номер детали на чертеже:

44

Pin, cotter

Заводской номер: 04050-15055 Количество на модель: 2
04050-15055
2
45

Номер детали на чертеже:

45

Pad

Заводской номер: 222-46-00017 Количество на модель: 4
222-46-00017
4
46

Номер детали на чертеже:

46

Shaft

Заводской номер: 222-46-17000 Количество на модель: 2
222-46-17000
2
47

Номер детали на чертеже:

47

Bushing

Заводской номер: 222-46-00016 Количество на модель: 4
222-46-00016
4
48

Номер детали на чертеже:

48

Болт

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
49

Номер детали на чертеже:

49

Sleeve

Заводской номер: 222-46-00035 Количество на модель: 2
222-46-00035
2
50

Номер детали на чертеже:

50

Масленка

Заводской номер: 07020-01021 Количество на модель: 12
07020-01021
12
51

Номер детали на чертеже:

51

Plate

Заводской номер: 222-46-00037 Количество на модель: 1
222-46-00037
1
52

Номер детали на чертеже:

52

Square steel

Заводской номер: 222-46-00043 Количество на модель: 1
222-46-00043
1
53

Номер детали на чертеже:

53

Nut

Заводской номер: 222-46-00025 Количество на модель: 2
222-46-00025
2
54

Номер детали на чертеже:

54

Steering lever

Заводской номер: 222-46-00049 Количество на модель: 1
222-46-00049
1
55

Номер детали на чертеже:

55

Bushing

Заводской номер: 222-46-00027 Количество на модель: 2
222-46-00027
2
56

Номер детали на чертеже:

56

Pad

Заводской номер: 222-46-00039 Количество на модель: 2
222-46-00039
2
57

Номер детали на чертеже:

57

Seal ring

Заводской номер: 222-46-00040 Количество на модель: 1
222-46-00040
1
58

Номер детали на чертеже:

58

Nut

Заводской номер: 222-46-00029 Количество на модель: 2
222-46-00029
2
59

Номер детали на чертеже:

59

Square steel

Заводской номер: 222-46-00044 Количество на модель: 1
222-46-00044
1
60

Номер детали на чертеже:

60

Pin shaft

Заводской номер: 222-46-00021 Количество на модель: 2
222-46-00021
2
61

Номер детали на чертеже:

61

Plate

Заводской номер: 222-46-00022 Количество на модель: 6
222-46-00022
6
62

Номер детали на чертеже:

62

Shim

Заводской номер: 222-46-00023 Количество на модель: 8
222-46-00023
8
63

Номер детали на чертеже:

63

Shim

Заводской номер: 222-46-00024 Количество на модель: 8
222-46-00024
8
64

Номер детали на чертеже:

64

Shaft

Заводской номер: 222-46-00041 Количество на модель: 2
222-46-00041
2
65

Номер детали на чертеже:

65

Масленка

Заводской номер: 07021-01090 Количество на модель: 2
07021-01090
2
66

Номер детали на чертеже:

66

Retainer

Заводской номер: 04082-00106 Количество на модель: 2
04082-00106
2
67

Номер детали на чертеже:

67

Pin shaft

Заводской номер: 222-46-00031 Количество на модель: 1
222-46-00031
1
68

Номер детали на чертеже:

68

Plate

Заводской номер: 222-46-00048 Количество на модель: 1
222-46-00048
1
69

Номер детали на чертеже:

69

Shim

Заводской номер: 222-46-00051 Количество на модель: 2
222-46-00051
2
