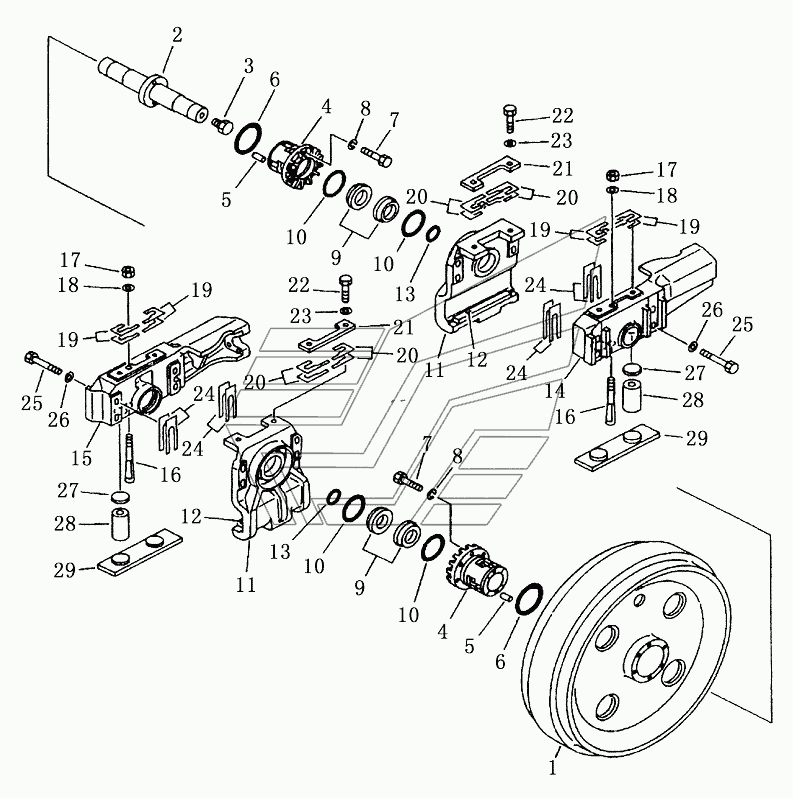

IDLER Shantui SD23 (вариант). Каталог 2013г.

TRACK FRAME COVER Shantui SD23 (вариант) TRACK ROLLER Shantui SD23 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

idler assy

Заводской номер: 154-30-00770 Количество на модель: 2
154-30-00770
2

Номер детали на чертеже:

Bolt

Заводской номер: 01011-52020 Количество на модель: 8
01011-52020
8

Номер детали на чертеже:

Прижимная пластина

Заводской номер: 154-30-12670 Количество на модель: 2
154-30-12670
2
18

Номер детали на чертеже:

18

Shim, adjusting

Заводской номер: 154-30-12680 Количество на модель: 8
154-30-12680
8

Номер детали на чертеже:

plate guide

Заводской номер: 170-30-13252 Количество на модель: 1
170-30-13252
1

Номер детали на чертеже:

guide

Заводской номер: 154-30-43140 Количество на модель: 1
154-30-43140
1

Номер детали на чертеже:

Фиксирующий штифт

Заводской номер: 170-30-91130 Количество на модель: 2
170-30-91130
2

Номер детали на чертеже:

pushing inner

Заводской номер: 155-30-16191 Количество на модель: 1
155-30-16191
1

Номер детали на чертеже:

Bushing аssу

Заводской номер: 155-30-16202 Количество на модель: 2
155-30-16202
2

Номер детали на чертеже:

Направляющее колесо

Заводской номер: 150-30-22118 Количество на модель: 1
150-30-22118
1
1

Номер детали на чертеже:

1

Вал направляющего колеса

Заводской номер: 154-30-23122 Количество на модель: 1
154-30-23122
1
2

Номер детали на чертеже:

2

Plug

Заводской номер: 07052-31624 Количество на модель: 1
07052-31624
1
3

Номер детали на чертеже:

3

plug

Заводской номер: 17S-40H-00003 Количество на модель: 1
17S-40H-00003
1
4

Номер детали на чертеже:

4

pushing outer

Заводской номер: 155-30-16182 Количество на модель: 1
155-30-16182
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 07000-02110 Количество на модель: 2
07000-02110
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51235 Количество на модель: 12
01010-51235
12
7

Номер детали на чертеже:

7

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 12
01602-21236
12
8

Номер детали на чертеже:

8

Герметичное кольцо

Заводской номер: 154-30-12271 Количество на модель: 8
154-30-12271
8
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 150-30-12220 Количество на модель: 8
150-30-12220
8
10

Номер детали на чертеже:

10

guide assy

Заводской номер: 154-30-43130 Количество на модель: 2
154-30-43130
2
11

Номер детали на чертеже:

11

plate welded

Заводской номер: 154-30-43150 Количество на модель: 1
154-30-43150
1
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 07000-02060 Количество на модель: 2
07000-02060
2
13

Номер детали на чертеже:

13

suppose L.H.

Заводской номер: 154-30-43110 Количество на модель: 1
154-30-43110
1
14

Номер детали на чертеже:

14

suppose R.H.

Заводской номер: 154-30-43120 Количество на модель: 1
154-30-43120
1
15

Номер детали на чертеже:

15

Штифт

Заводской номер: 154-30-12650 Количество на модель: 2
154-30-12650
2
16

Номер детали на чертеже:

16

Гайка

Заводской номер: 175-30-23180 Количество на модель: 2
175-30-23180
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
19

Номер детали на чертеже:

19

Shim, adjusting

Заводской номер: 154-30-12690 Количество на модель: 4
154-30-12690
4
21

Номер детали на чертеже:

21

Винт

Заводской номер: 154-30-12660 Количество на модель: 4
154-30-12660
4
23

Номер детали на чертеже:

23

shim, adjusting

Заводской номер: 154-30-43160 Количество на модель: 18
154-30-43160
18
24

Номер детали на чертеже:

24

shim, adjusting

Заводской номер: 154-30-43170 Количество на модель: 4
154-30-43170
4
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8
26

Номер детали на чертеже:

26

Прокладочная пластина

Заводской номер: 195-30-17960 Количество на модель: 4
195-30-17960
4
27

Номер детали на чертеже:

27

Резиновая шайба

Заводской номер: 155-30-13230 Количество на модель: 4
155-30-13230
4
28

Номер детали на чертеже:

28

Направляющая пластина

Заводской номер: 175-30-24131 Количество на модель: 2
175-30-24131
2
29

Номер детали на чертеже:

29

pedestal

Заводской номер: 175-30-23130 Количество на модель: 2
175-30-23130
2
