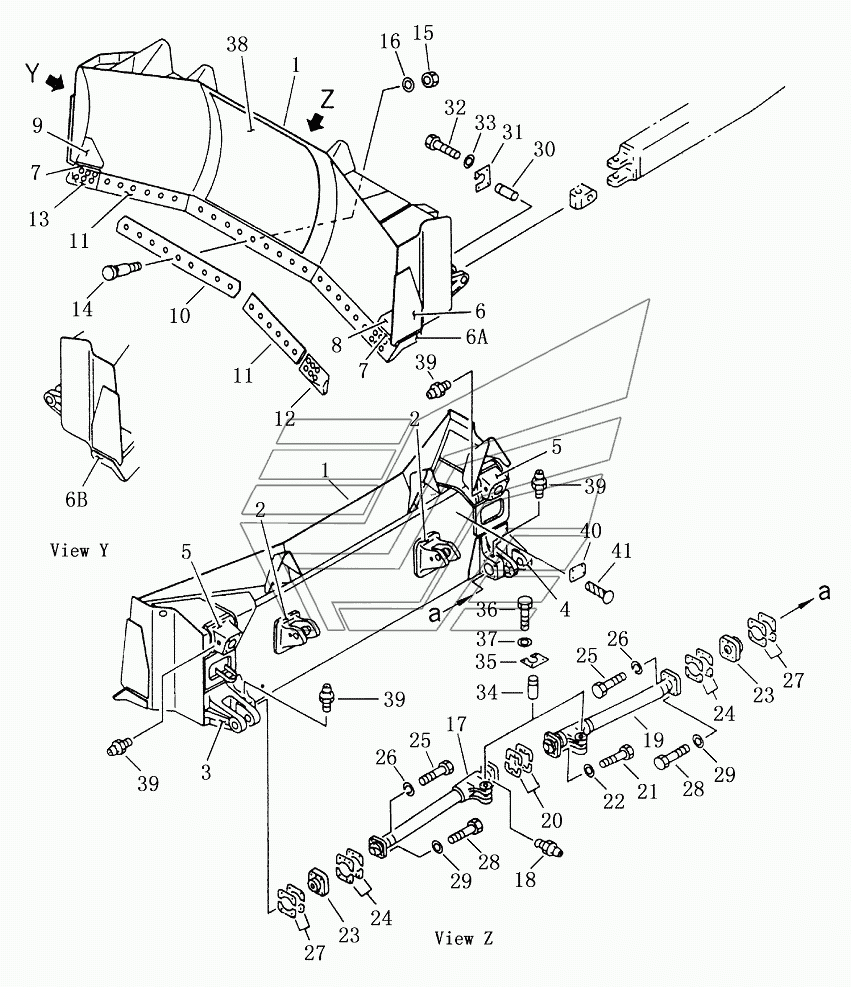

U-BLADE Shantui SD23 (вариант). Каталог 2013г.

C-FRAME Shantui SD23 (вариант) THREE SHANK RIPPER Shantui SD23 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Заклепка

Заводской номер: 04418-03060 Количество на модель: 4
04418-03060
4

Номер детали на чертеже:

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 4
01643-32460
4

Номер детали на чертеже:

Болт

Заводской номер: 01011-52420 Количество на модель: 8
01011-52420
8

Номер детали на чертеже:

shim assy

Заводской номер: 150-71-00017 Количество на модель: 2
150-71-00017
2

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4

Номер детали на чертеже:

Болт

Заводской номер: 01010-51270 Количество на модель: 4
01010-51270
4

Номер детали на чертеже:

shim assy

Заводской номер: 154-71-00140 Количество на модель: 2
154-71-00140
2

Номер детали на чертеже:

Колпак

Заводской номер: 154-71-31270 Количество на модель: 2
154-71-31270
2

Номер детали на чертеже:

Штифт

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2

Номер детали на чертеже:

Замковая прокладка

Заводской номер: 175-71-21330 Количество на модель: 2
175-71-21330
2

Номер детали на чертеже:

Болт

Заводской номер: 01010-51435 Количество на модель: 8
01010-51435
8

Номер детали на чертеже:

plate name

Заводской номер: 09601-00835 Количество на модель: 1
09601-00835
1

Номер детали на чертеже:

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1

Номер детали на чертеже:

plate

Заводской номер: 154-937-1110 Количество на модель: 1
154-937-1110
1

Номер детали на чертеже:

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8

Номер детали на чертеже:

Замковая прокладка

Заводской номер: 154-71-22490 Количество на модель: 2
154-71-22490
2

Номер детали на чертеже:

Штифт

Заводской номер: 154-71-22480 Количество на модель: 2
154-71-22480
2

Номер детали на чертеже:

Болт

Заводской номер: 01010-52490 Количество на модель: 4
01010-52490
4

Номер детали на чертеже:

shim аssу

Заводской номер: 175-71-00302 Количество на модель: 1
175-71-00302
1

Номер детали на чертеже:

Правая стрела отвала

Заводской номер: 154-71-31211 Количество на модель: 1
154-71-31211
1

Номер детали на чертеже:

plate R.H.

Заводской номер: 154-72-31170 Количество на модель: 2
154-72-31170
2

Номер детали на чертеже:

plate R.H.

Заводской номер: 154-72-31160 Количество на модель: 1
154-72-31160
1

Номер детали на чертеже:

plate L.H.

Заводской номер: 154-72-31150 Количество на модель: 1
154-72-31150
1

Номер детали на чертеже:

plate L.H.

Заводской номер: 154-72-31140 Количество на модель: 2
154-72-31140
2

Номер детали на чертеже:

pivоt

Заводской номер: 154-71-31142 Количество на модель: 2
154-71-31142
2

Номер детали на чертеже:

brасkеt

Заводской номер: 154-71-31131 Количество на модель: 1
154-71-31131
1

Номер детали на чертеже:

brасkеt

Заводской номер: 154-71-31121 Количество на модель: 1
154-71-31121
1

Номер детали на чертеже:

bracket

Заводской номер: 154-929-5120 Количество на модель: 2
154-929-5120
2

Номер детали на чертеже:

plate L.H.

Заводской номер: 154-72-51120 Количество на модель: 1
154-72-51120
1

Номер детали на чертеже:

plate R.H.

Заводской номер: 154-72-51130 Количество на модель: 1
154-72-51130
1

Номер детали на чертеже:

edge cutting

Заводской номер: 154-72-11122 Количество на модель: 1
154-72-11122
1

Номер детали на чертеже:

Левая стрела отвала

Заводской номер: 154-71-31191 Количество на модель: 1
154-71-31191
1

Номер детали на чертеже:

Уплотнительная шайба

Заводской номер: 01643-21845 Количество на модель: 33
01643-21845
33

Номер детали на чертеже:

Гайка

Заводской номер: 154-70-22270 Количество на модель: 33
154-70-22270
33

Номер детали на чертеже:

Болт

Заводской номер: 154-71-41270 Количество на модель: 33
154-71-41270
33

Номер детали на чертеже:

Правый резец

Заводской номер: 150-70-21346 Количество на модель: 1
150-70-21346
1

Номер детали на чертеже:

Левый резец

Заводской номер: 150-70-21356 Количество на модель: 1
150-70-21356
1

Номер детали на чертеже:

edge cutting

Заводской номер: 154-72-11151 Количество на модель: 2
154-72-11151
2

Номер детали на чертеже:

blade assy

Заводской номер: 154-72-51111 Количество на модель: 1
154-72-51111
1
