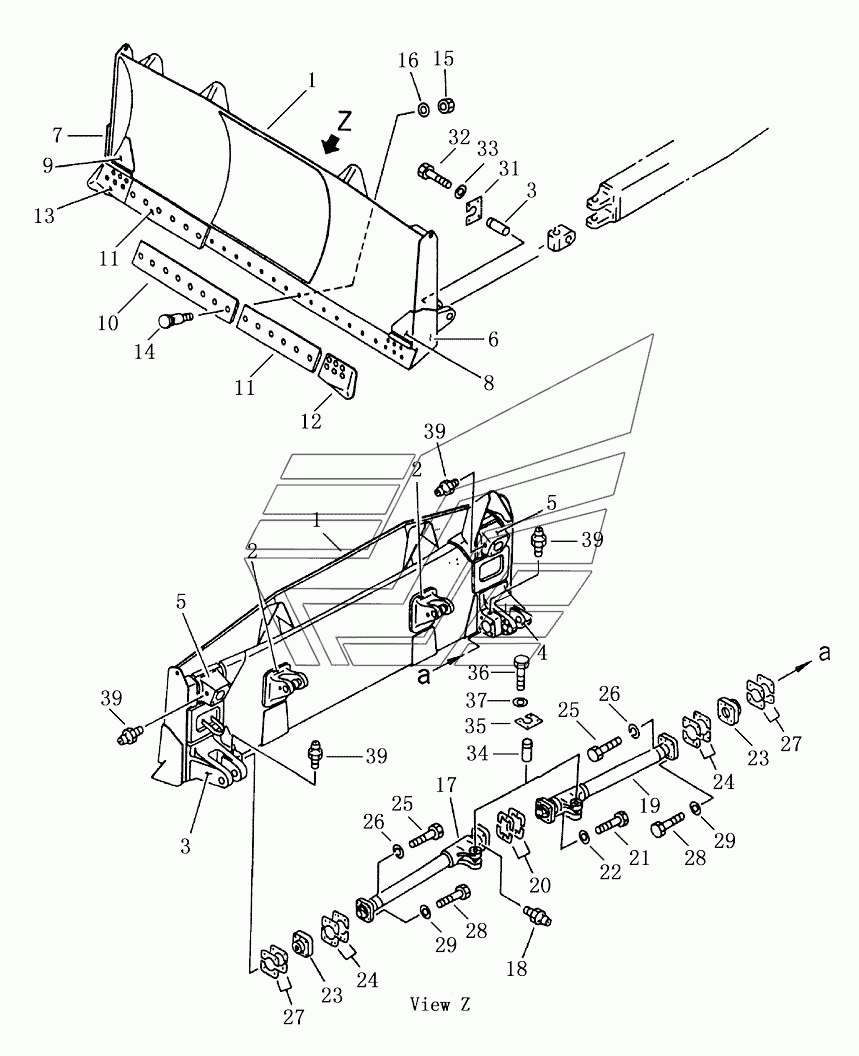

STRAIGHT TILT BLADE Shantui SD23 (вариант). Каталог 2013г.

SINGLE SHANK RIPPER CONTROL LEVER (3/3) Shantui SD23 (вариант) STRAIGHT TILT FRAME Shantui SD23 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

blade assy

Заводской номер: 154-71-41211 Количество на модель: 1
154-71-41211
1
1

Номер детали на чертеже:

1

blade assy

Заводской номер: 154-929-5110 Количество на модель: 1
154-929-5110
1
1

Номер детали на чертеже:

1

blade assy

Заводской номер: 17H-80-10000 Количество на модель: 1
17H-80-10000
1
1

Номер детали на чертеже:

1

blade assy

Заводской номер: 17M-80-01000 Количество на модель: 1
17M-80-01000
1
2

Номер детали на чертеже:

2

bracket

Заводской номер: 154-71-41260 Количество на модель: 2
154-71-41260
2
2

Номер детали на чертеже:

2

bracket

Заводской номер: 154-929-51120 Количество на модель: 2
154-929-51120
2
3

Номер детали на чертеже:

3

bracket

Заводской номер: 154-929-1120 Количество на модель: 1
154-929-1120
1
3

Номер детали на чертеже:

3

brасkеt

Заводской номер: 154-71-31121 Количество на модель: 1
154-71-31121
1
4

Номер детали на чертеже:

4

brасkеt

Заводской номер: 154-71-31131 Количество на модель: 1
154-71-31131
1
5

Номер детали на чертеже:

5

pivоt

Заводской номер: 154-71-31142 Количество на модель: 2
154-71-31142
2
6

Номер детали на чертеже:

6

plate L.H.

Заводской номер: 17H-80-10001 Количество на модель: 1
17H-80-10001
1
6

Номер детали на чертеже:

6

plate L.H.

Заводской номер: 154-929-5150 Количество на модель: 1
154-929-5150
1
6

Номер детали на чертеже:

6

plate L.H.

Заводской номер: 154-71-41240 Количество на модель: 1
154-71-41240
1
7

Номер детали на чертеже:

7

plate R.H.

Заводской номер: 154-71-41250 Количество на модель: 1
154-71-41250
1
7

Номер детали на чертеже:

7

plate R.H.

Заводской номер: 154-929-5160 Количество на модель: 1
154-929-5160
1
7

Номер детали на чертеже:

7

plate R.H.

Заводской номер: 17H-80-10002 Количество на модель: 1
17H-80-10002
1
8

Номер детали на чертеже:

8

plate L.H.

Заводской номер: 154-71-41220 Количество на модель: 1
154-71-41220
1
8

Номер детали на чертеже:

8

plate L.H.

Заводской номер: 154-929-5130 Количество на модель: 1
154-929-5130
1
9

Номер детали на чертеже:

9

plate R.H.

Заводской номер: 154-929-5140 Количество на модель: 1
154-929-5140
1
9

Номер детали на чертеже:

9

plate R.H.

Заводской номер: 154-71-41230 Количество на модель: 1
154-71-41230
1
10

Номер детали на чертеже:

10

Режущая пластина

Заводской номер: 154-70-11314 Количество на модель: 1
154-70-11314
1
11

Номер детали на чертеже:

11

Edge cutting

Заводской номер: 154-81-11191 Количество на модель: 2
154-81-11191
2
12

Номер детали на чертеже:

12

Левый резец

Заводской номер: 150-70-21356 Количество на модель: 1
150-70-21356
1
13

Номер детали на чертеже:

13

Правый резец

Заводской номер: 150-70-21346 Количество на модель: 1
150-70-21346
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 154-71-41270 Количество на модель: 32
154-71-41270
32
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 154-70-22270 Количество на модель: 32
154-70-22270
32
16

Номер детали на чертеже:

16

Уплотнительная шайба

Заводской номер: 01643-21845 Количество на модель: 32
01643-21845
32
17

Номер детали на чертеже:

17

Левая стрела отвала

Заводской номер: 154-71-31191 Количество на модель: 1
154-71-31191
1
18

Номер детали на чертеже:

18

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
19

Номер детали на чертеже:

19

Правая стрела отвала

Заводской номер: 154-71-31211 Количество на модель: 1
154-71-31211
1
20

Номер детали на чертеже:

20

shim аssу

Заводской номер: 175-71-00302 Количество на модель: 1
175-71-00302
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-52490 Количество на модель: 4
01010-52490
4
22

Номер детали на чертеже:

22

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 4
01643-32460
4
23

Номер детали на чертеже:

23

Колпак

Заводской номер: 154-71-31270 Количество на модель: 8
154-71-31270
8
24

Номер детали на чертеже:

24

shim assy

Заводской номер: 154-71-00140 Количество на модель: 2
154-71-00140
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51270 Количество на модель: 4
01010-51270
4
26

Номер детали на чертеже:

26

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
27

Номер детали на чертеже:

27

shim assy

Заводской номер: 150-71-00017 Количество на модель: 2
150-71-00017
2
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01011-52420 Количество на модель: 8
01011-52420
8
30

Номер детали на чертеже:

30

Штифт

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2
31

Номер детали на чертеже:

31

Замковая прокладка

Заводской номер: 175-71-21330 Количество на модель: 2
175-71-21330
2
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-51435 Количество на модель: 8
01010-51435
8
33

Номер детали на чертеже:

33

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
34

Номер детали на чертеже:

34

Штифт

Заводской номер: 154-71-22480 Количество на модель: 2
154-71-22480
2
35

Номер детали на чертеже:

35

Замковая прокладка

Заводской номер: 154-71-22490 Количество на модель: 2
154-71-22490
2
