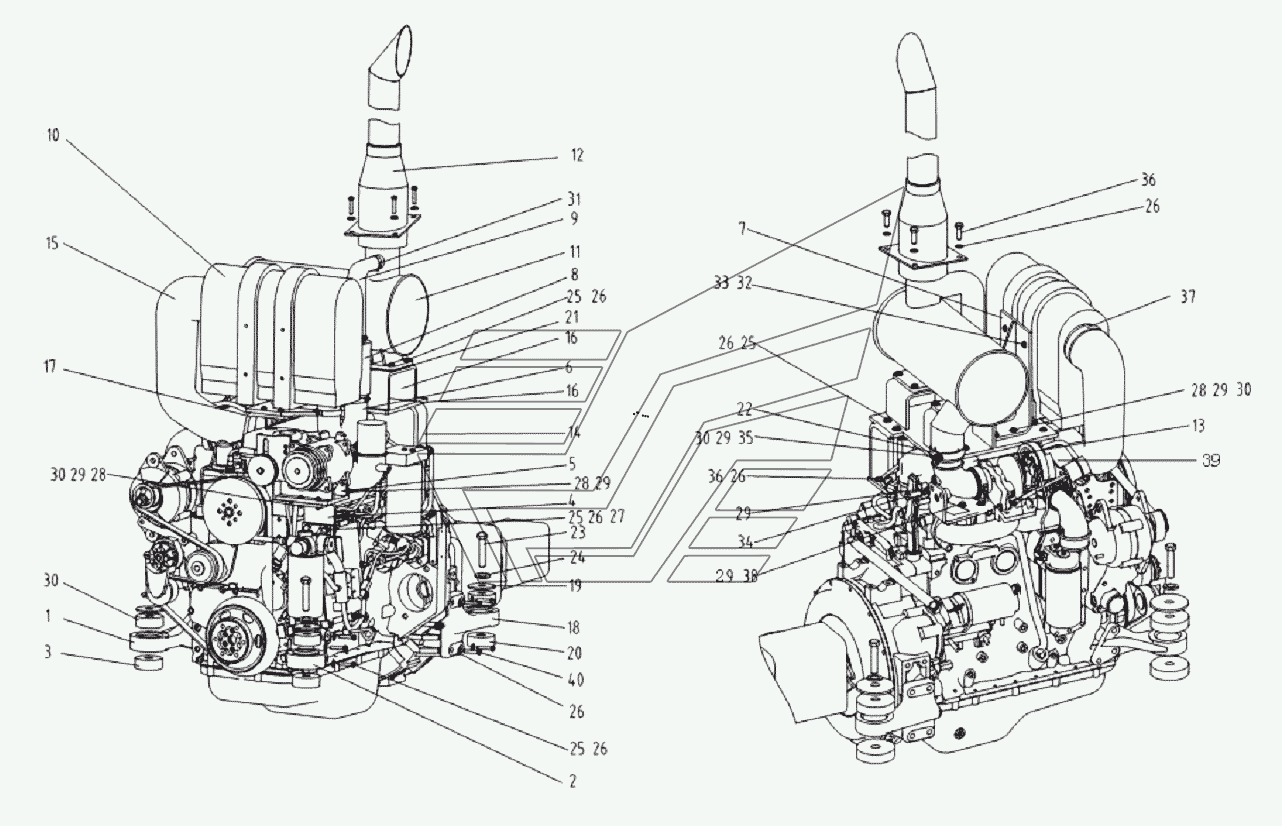

ENGINE MOUNTING AND ATTACHMENT Shantui SD10YE. Каталог 2015г.

RADIATOR AND PIPING Shantui SD10YE

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

Front bracket

Заводской номер: 121-01-00002 Количество на модель: 1
121-01-00002
1
3

Номер детали на чертеже:

3

Bumper

Заводской номер: 121-01-01000 Количество на модель: 2
121-01-01000
2
4

Номер детали на чертеже:

4

Plate

Заводской номер: 121-01-00003 Количество на модель: 1
121-01-00003
1
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 121-01-03000 Количество на модель: 1
121-01-03000
1
6

Номер детали на чертеже:

6

Rear bracket

Заводской номер: 121-01-00004 Количество на модель: 1
121-01-00004
1
7

Номер детали на чертеже:

7

Bracket

Заводской номер: 121-01-04000 Количество на модель: 1
121-01-04000
1
8

Номер детали на чертеже:

8

Check valve

Заводской номер: 121-01-05000 Количество на модель: 1
121-01-05000
1
9

Номер детали на чертеже:

9

Tube

Заводской номер: 121-01-00005 Количество на модель: 1
121-01-00005
1
11

Номер детали на чертеже:

11

Silencer

Заводской номер: 121-01-02000 Количество на модель: 1
121-01-02000
1
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 121-01-08000 Количество на модель: 1
121-01-08000
1
14

Номер детали на чертеже:

14

Bracket

Заводской номер: 121-01-09000 Количество на модель: 1
121-01-09000
1
15

Номер детали на чертеже:

15

Tube

Заводской номер: 121-01-00006 Количество на модель: 1
121-01-00006
1
16

Номер детали на чертеже:

16

Bracket

Заводской номер: 121-01-10000 Количество на модель: 1
121-01-10000
1
17

Номер детали на чертеже:

17

Bracket

Заводской номер: 121-01-11000 Количество на модель: 1
121-01-11000
1
18

Номер детали на чертеже:

18

Bracket

Заводской номер: 121-01-00007 Количество на модель: 2
121-01-00007
2
19

Номер детали на чертеже:

19

Pad

Заводской номер: 121-01-00008 Количество на модель: 1
121-01-00008
1
20

Номер детали на чертеже:

20

Bumper

Заводской номер: 121-01-12000 Количество на модель: 2
121-01-12000
2
21

Номер детали на чертеже:

21

Shim

Заводской номер: 121-01-00009 Количество на модель: 4
121-01-00009
4
22

Номер детали на чертеже:

22

Clamp

Заводской номер: 121-01-00010 Количество на модель: 1
121-01-00010
1
23

Номер детали на чертеже:

23

Bolt

Заводской номер: 01011-81610 Количество на модель: 4
01011-81610
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01643-51645 Количество на модель: 4
01643-51645
4
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51240 Количество на модель: 23
01010-51240
23
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01642-21216 Количество на модель: 34
01642-21216
34
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 01580-01210 Количество на модель: 9
01580-01210
9
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-51030 Количество на модель: 9
01010-51030
9
29

Номер детали на чертеже:

29

Washer

Заводской номер: 01642-21016 Количество на модель: 12
01642-21016
12
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 01580-11008 Количество на модель: 7
01580-11008
7
31

Номер детали на чертеже:

31

Hose clip

Заводской номер: 07281-00709 Количество на модель: 4
07281-00709
4
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-50820 Количество на модель: 4
01010-50820
4
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 01642-20810 Количество на модель: 4
01642-20810
4
34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
35

Номер детали на чертеже:

35

Болт

Заводской номер: 01010-51040 Количество на модель: 1
01010-51040
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
37

Номер детали на чертеже:

37

Clamp

Заводской номер: 07281-01159 Количество на модель: 1
07281-01159
1
38

Номер детали на чертеже:

38

Болт

Заводской номер: 01010-51035 Количество на модель: 1
01010-51035
1
39

Номер детали на чертеже:

39

Clamp

Заводской номер: 07281-01029 Количество на модель: 1
07281-01029
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51250 Количество на модель: 8
01010-51250
8
