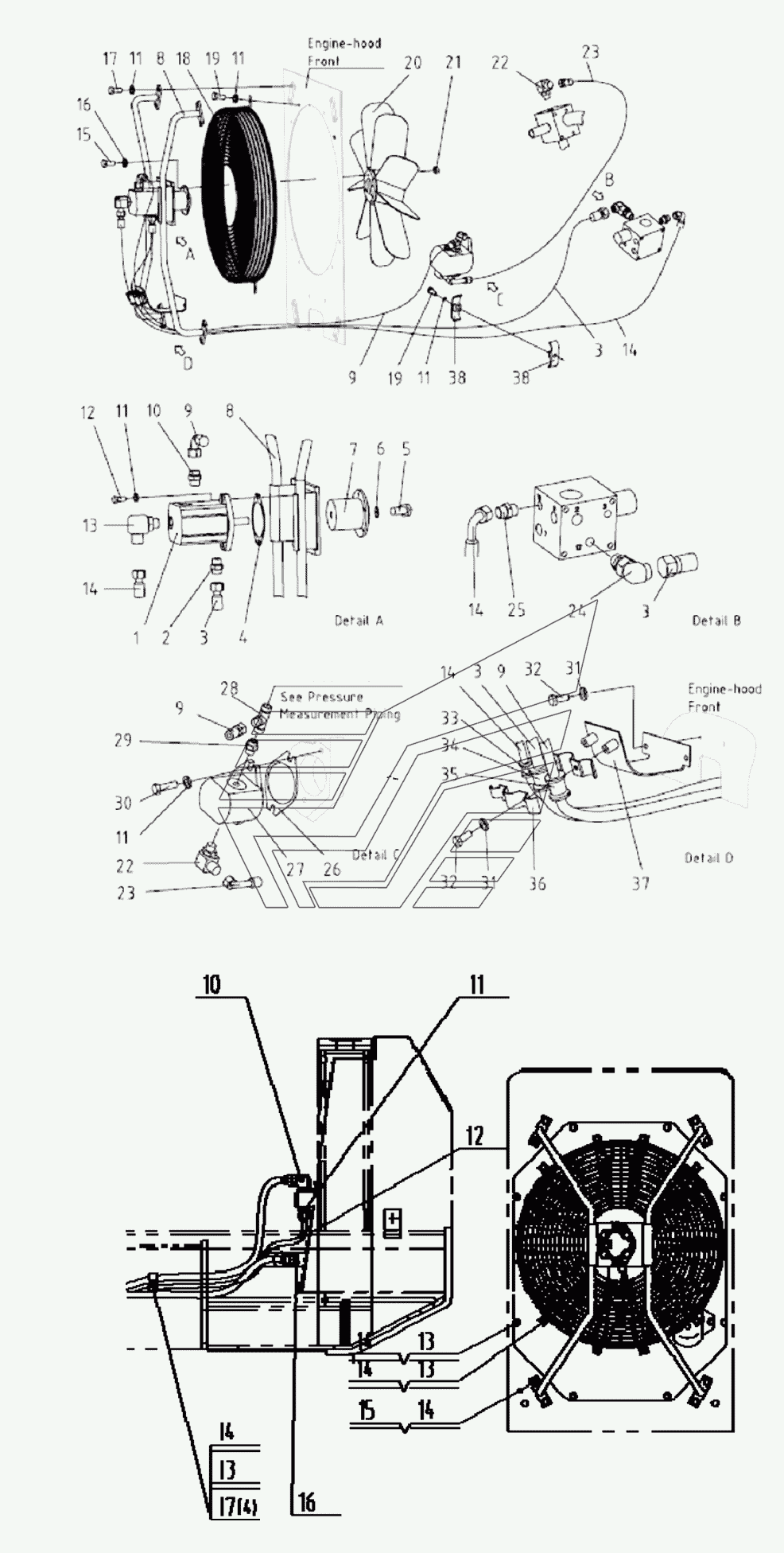

TEMPERATURE CONTROLLED FAN SYSTEM ASSEMBLY Shantui SD10YE. Каталог 2015г.

TILT AND ANGLE PIPING Shantui SD10YE TRAVELING HYDRAULIC PIPING ASSY Shantui SD10YE

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Motor

Заводской номер: 121-73-01000 Количество на модель: 1
121-73-01000
1
2

Номер детали на чертеже:

2

Nipple

Заводской номер: 121-73-07000 Количество на модель: 1
121-73-07000
1
3

Номер детали на чертеже:

3

Hose

Заводской номер: 03009-11554000 Количество на модель: 1
03009-11554000
1
4

Номер детали на чертеже:

4

Asbestos pad

Заводской номер: 121-73-00004 Количество на модель: 1
121-73-00004
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-50616 Количество на модель: 1
01010-50616
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: 121-73-00003 Количество на модель: 1
121-73-00003
1
7

Номер детали на чертеже:

7

Dish

Заводской номер: 121-73-00002 Количество на модель: 1
121-73-00002
1
8

Номер детали на чертеже:

8

Motor support

Заводской номер: 121-73-02000 Количество на модель: 1
121-73-02000
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 03005-13441600 Количество на модель: 1
03005-13441600
1
10

Номер детали на чертеже:

10

Nipple

Заводской номер: 121-73-17000 Количество на модель: 1
121-73-17000
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-31032 Количество на модель: 24
01643-31032
24
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
13

Номер детали на чертеже:

13

Elbow

Заводской номер: 121-73-18000 Количество на модель: 1
121-73-18000
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 03001-13443500 Количество на модель: 1
03001-13443500
1
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 01010-50620 Количество на модель: 5
01010-50620
5
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 01643-30623 Количество на модель: 5
01643-30623
5
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51020 Количество на модель: 8
01010-51020
8
18

Номер детали на чертеже:

18

Guard fence

Заводской номер: 121-73-03000 Количество на модель: 1
121-73-03000
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51025 Количество на модель: 12
01010-51025
12
20

Номер детали на чертеже:

20

Fan

Заводской номер: 121-73-05000 Количество на модель: 1
121-73-05000
1
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 01580-10605 Количество на модель: 5
01580-10605
5
22

Номер детали на чертеже:

22

Elbow

Заводской номер: 121-73-08000 Количество на модель: 2
121-73-08000
2
23

Номер детали на чертеже:

23

Hose

Заводской номер: 03011-13663300 Количество на модель: 1
03011-13663300
1
24

Номер детали на чертеже:

24

Elbow

Заводской номер: 121-73-10000 Количество на модель: 1
121-73-10000
1
25

Номер детали на чертеже:

25

Nipple

Заводской номер: 03206-01440 Количество на модель: 1
03206-01440
1
26

Номер детали на чертеже:

26

Asbestos pad

Заводской номер: 121-73-00001 Количество на модель: 1
121-73-00001
1
27

Номер детали на чертеже:

27

Gear pump

Заводской номер: 121-73-14000 Количество на модель: 1
121-73-14000
1
28

Номер детали на чертеже:

28

Nipple

Заводской номер: 03203-01180 Количество на модель: 1
03203-01180
1
29

Номер детали на чертеже:

29

Nipple

Заводской номер: 03206-01650 Количество на модель: 1
03206-01650
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51075 Количество на модель: 2
01010-51075
2
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-50820 Количество на модель: 4
01010-50820
4
33

Номер детали на чертеже:

33

Cushion cover

Заводской номер: 07095-20213 Количество на модель: 1
07095-20213
1
34

Номер детали на чертеже:

34

Cushion cover

Заводской номер: 07095-00423 Количество на модель: 1
07095-00423
1
35

Номер детали на чертеже:

35

Cushion cover

Заводской номер: 07095-00317 Количество на модель: 1
07095-00317
1
36

Номер детали на чертеже:

36

Clip

Заводской номер: 121-73-00005 Количество на модель: 2
121-73-00005
2
37

Номер детали на чертеже:

37

Plate

Заводской номер: 121-73-23000 Количество на модель: 1
121-73-23000
1
38

Номер детали на чертеже:

38

Plate

Заводской номер: 121-63-00002 Количество на модель: 4
121-63-00002
4
