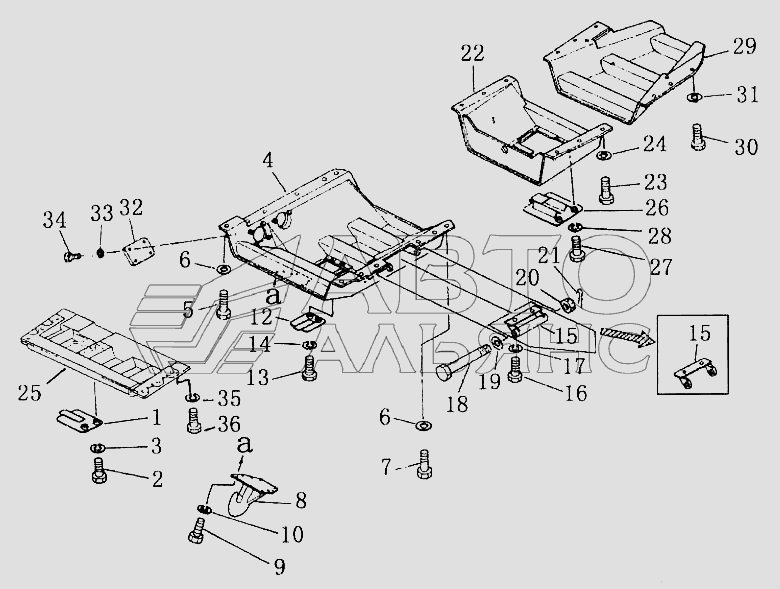

BOTTOM GUARD Shantui SD42-3. Каталог 2008г.

FLOOR AND FENDER Shantui SD42-3 ROLLOVER PROTECTIVE STRUCTURE Shantui SD42-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
15
18
19
20
21
22
25
26
29
32

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover

Заводской номер: 31Y-52-06000 Количество на модель: 1
31Y-52-06000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

Bottom guard, front

Заводской номер: 31Y-52-01000 Количество на модель: 1
31Y-52-01000
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01011-52400 Количество на модель: 2
01011-52400
2
6

Номер детали на чертеже:

6

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 12
01643-32460
12
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 01010-52465 Количество на модель: 10
01010-52465
10
8

Номер детали на чертеже:

8

hook

Заводской номер: 180-54-13160 Количество на модель: 1
180-54-13160
1
9

Номер детали на чертеже:

9

bolt

Заводской номер: 01010-52075 Количество на модель: 8
01010-52075
8
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8
15

Номер детали на чертеже:

15

bracket

Заводской номер: 175-54-23461 Количество на модель: 1
175-54-23461
1
18

Номер детали на чертеже:

18

bolt

Заводской номер: 175-54-23471 Количество на модель: 1
175-54-23471
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01640-23045 Количество на модель: 1
01640-23045
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 01590-03033 Количество на модель: 1
01590-03033
1
21

Номер детали на чертеже:

21

pin, cotter

Заводской номер: 04050-16355 Количество на модель: 1
04050-16355
1
22

Номер детали на чертеже:

22

Bottom guard, middle

Заводской номер: 31Y-52-02000 Количество на модель: 1
31Y-52-02000
1
25

Номер детали на чертеже:

25

Cover

Заводской номер: 31Y-52-07000 Количество на модель: 1
31Y-52-07000
1
26

Номер детали на чертеже:

26

Cover

Заводской номер: 31Y-52-04000 Количество на модель: 1
31Y-52-04000
1
29

Номер детали на чертеже:

29

Bottom guard, rear

Заводской номер: 31Y-52-03000 Количество на модель: 1
31Y-52-03000
1
32

Номер детали на чертеже:

32

Cover

Заводской номер: 31Y-52-00001 Количество на модель: 1
31Y-52-00001
1
