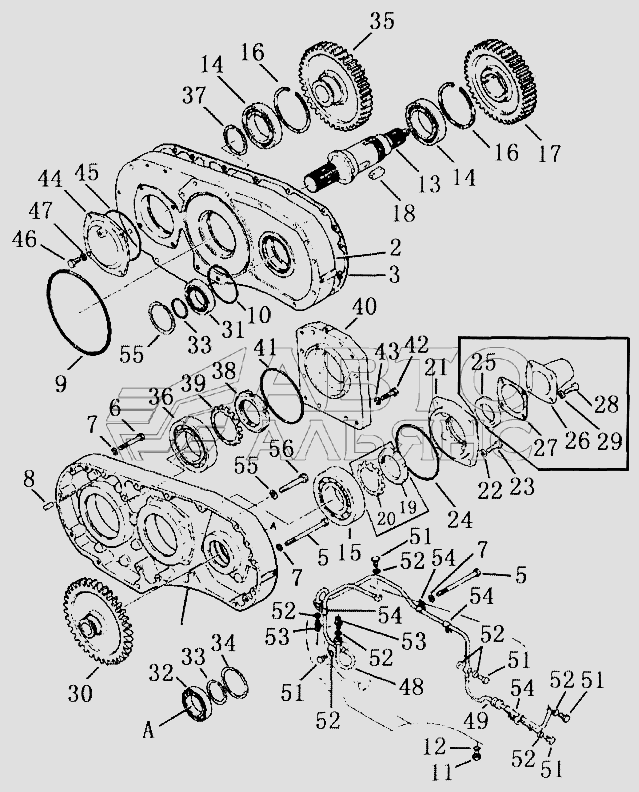

TRANSFER CASE Shantui SD42-3. Каталог 2008г.

ENGINE MOUNTING Shantui SD42-3 FUEL CONIROL LEVER Shantui SD42-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

23

24

25

26

27

28

29

30

33

34

35

37

38

39

40

42

44

45

46

48

49

51

52

53

54

55

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Case

Заводской номер: 31Y-02-01003 Количество на модель: 1

31Y-02-01003

1

2

Номер детали на чертеже:

2

Gasket

Заводской номер: 31Y-02-01002 Количество на модель: 1

31Y-02-01002

1

3

Номер детали на чертеже:

3

Case

Заводской номер: 31Y-02-01001 Количество на модель: 1

31Y-02-01001

1

5

Номер детали на чертеже:

5

Bolt

Заводской номер: 01011-51220 Количество на модель: 11

01011-51220

11

6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-31280 Количество на модель: 7

01010-31280

7

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31232 Количество на модель: 7

01643-31232

7

8

Номер детали на чертеже:

8

Фиксирующий штифт

Заводской номер: 04020-01024 Количество на модель: 2

04020-01024

2

9

Номер детали на чертеже:

9

O-ring

Заводской номер: 07000-05240 Количество на модель: 1

07000-05240

1

10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 07000-02105 Количество на модель: 1

07000-02105

1

11

Номер детали на чертеже:

11

Plug

Заводской номер: 07044-02412 Количество на модель: 1

07044-02412

1

12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 07002-02434 Количество на модель: 1

07002-02434

1

13

Номер детали на чертеже:

13

Shaft

Заводской номер: 31Y-02-01008 Количество на модель: 1

31Y-02-01008

1

14

Номер детали на чертеже:

14

Bearing

Заводской номер: GB/T283-94 Количество на модель: 2

GB/T283-94

2

15

Номер детали на чертеже:

15

Bearing

Заводской номер: GB/T276-94 Количество на модель: 1

GB/T276-94

1

16

Номер детали на чертеже:

16

Стопорное кольцо

Заводской номер: 150-21-22180 Количество на модель: 2

150-21-22180

2

17

Номер детали на чертеже:

17

Gear

Заводской номер: 31Y-02-01010 Количество на модель: 1

31Y-02-01010

1

18

Номер детали на чертеже:

18

Key

Заводской номер: 31Y-02-01009 Количество на модель: 2

31Y-02-01009

2

19

Номер детали на чертеже:

19

Гайка

Заводской номер: 01530-06814 Количество на модель: 1

01530-06814

1

20

Номер детали на чертеже:

20

Washer

Заводской номер: 01658-06823 Количество на модель: 1

01658-06823

1

21

Номер детали на чертеже:

21

Cover

Заводской номер: 31Y-02-01006 Количество на модель: 1

31Y-02-01006

1

23

Номер детали на чертеже:

23

Bolt

Заводской номер: 01010-81220 Количество на модель: 4

01010-81220

4

24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 07000-05150 Количество на модель: 1

07000-05150

1

25

Номер детали на чертеже:

25

Seal

Заводской номер: 07012-00030 Количество на модель: 1

07012-00030

1

26

Номер детали на чертеже:

26

Крышка

Заводской номер: 154-01-12260 Количество на модель: 1

154-01-12260

1

27

Номер детали на чертеже:

27

Уплотнительная прокладка

Заводской номер: 154-01-12270 Количество на модель: 1

154-01-12270

1

28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-31025 Количество на модель: 4

01010-31025

4

29

Номер детали на чертеже:

29

Washer

Заводской номер: 01643-51032 Количество на модель: 4

01643-51032

4

30

Номер детали на чертеже:

30

Gear

Заводской номер: 31Y-02-01007 Количество на модель: 1

31Y-02-01007

1

33

Номер детали на чертеже:

33

Кольцо стопорное

Заводской номер: 04064-05520 Количество на модель: 2

04064-05520

2

34

Номер детали на чертеже:

34

Ring, snap

Заводской номер: 04067-00090 Количество на модель: 2

04067-00090

2

35

Номер детали на чертеже:

35

Gear

Заводской номер: 31Y-02-01005 Количество на модель: 1

31Y-02-01005

1

37

Номер детали на чертеже:

37

Открытое кольцо

Заводской номер: 04064-08025 Количество на модель: 1

04064-08025

1

38

Номер детали на чертеже:

38

Bolt

Заводской номер: 01531-08015 Количество на модель: 1

01531-08015

1

39

Номер детали на чертеже:

39

Washer

Заводской номер: 01659-08018 Количество на модель: 1

01659-08018

1

40

Номер детали на чертеже:

40

Seat

Заводской номер: 31Y-02-01004 Количество на модель: 1

31Y-02-01004

1

42

Номер детали на чертеже:

42

Болт

Заводской номер: 01010-31240 Количество на модель: 7

01010-31240

7

44

Номер детали на чертеже:

44

Cover

Заводской номер: 31Y-02-01011 Количество на модель: 1

31Y-02-01011

1

45

Номер детали на чертеже:

45

Кольцо круглого сечения

Заводской номер: 07000-02135 Количество на модель: 1

07000-02135

1

46

Номер детали на чертеже:

46

Болт

Заводской номер: 01010-51025 Количество на модель: 4

01010-51025

4

48

Номер детали на чертеже:

48

Tube

Заводской номер: 31Y-02-01200 Количество на модель: 1

31Y-02-01200

1

49

Номер детали на чертеже:

49

Tube

Заводской номер: 31Y-02-01100 Количество на модель: 1

31Y-02-01100

1

51

Номер детали на чертеже:

51

Штуцер

Заводской номер: 6600-01-3860 Количество на модель: 5

6600-01-3860

5

52

Номер детали на чертеже:

52

Уплотнительная прокладка

Заводской номер: 07005-01012 Количество на модель: 12

07005-01012

12

53

Номер детали на чертеже:

53

Штуцер трубы

Заводской номер: 07211-50610 Количество на модель: 2

07211-50610

2

54

Номер детали на чертеже:

54

Зажим трубы

Заводской номер: 08036-10614 Количество на модель: 4

08036-10614

4

55

Номер детали на чертеже:

55

Ring

Заводской номер: 31У-02-01012 Количество на модель: 1

31У-02-01012

1
