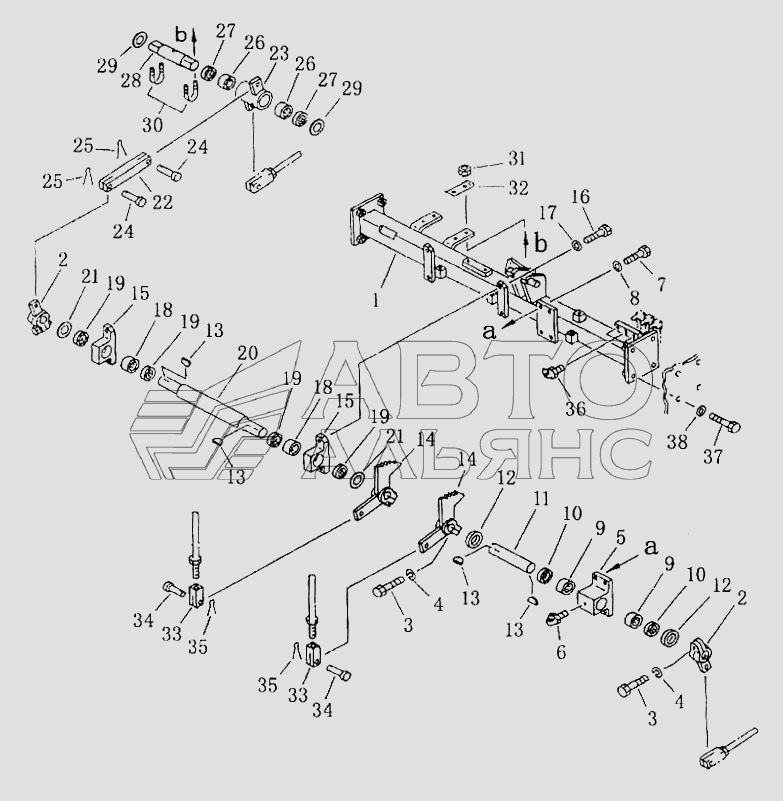

STEERING AND BRAKE LINKAGE (1/2) Shantui SD42-3. Каталог 2008г.

BRAKE LINKAGE Shantui SD42-3 STEERING AND BRAKE LINKAGE (2/2) Shantui SD42-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 31Y-26-01000 Количество на модель: 1
31Y-26-01000
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: 154-43-15581 Количество на модель: 2
154-43-15581
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51245 Количество на модель: 4
01010-51245
4
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
5

Номер детали на чертеже:

5

Опора

Заводской номер: 154-43-41170 Количество на модель: 1
154-43-41170
1
6

Номер детали на чертеже:

6

Масленка

Заводской номер: 07021-01060 Количество на модель: 1
07021-01060
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
9

Номер детали на чертеже:

9

Игольчатый подшипник

Заводской номер: 06120-03520 Количество на модель: 2
06120-03520
2
10

Номер детали на чертеже:

10

Пылеулавливающее кольцо

Заводской номер: 06122-03504 Количество на модель: 2
06122-03504
2
11

Номер детали на чертеже:

11

Shaft

Заводской номер: 154-43-41180 Количество на модель: 1
154-43-41180
1
12

Номер детали на чертеже:

12

Пылеулавливающее кольцо

Заводской номер: 195-43-24430 Количество на модель: 2
195-43-24430
2
13

Номер детали на чертеже:

13

Сегментная шпонка

Заводской номер: 04010-01032 Количество на модель: 4
04010-01032
4
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: 154-43-41160 Количество на модель: 2
154-43-41160
2
15

Номер детали на чертеже:

15

Опора

Заводской номер: 154-43-41190 Количество на модель: 2
154-43-41190
2
20

Номер детали на чертеже:

20

Shaft

Заводской номер: 31Y-26-00001 Количество на модель: 1
31Y-26-00001
1
21

Номер детали на чертеже:

21

Промежуточная прокладка

Заводской номер: 154-44-11650 Количество на модель: 2
154-44-11650
2
22

Номер детали на чертеже:

22

Вилка

Заводской номер: 154-43-41220 Количество на модель: 1
154-43-41220
1
23

Номер детали на чертеже:

23

Lever

Заводской номер: 31Y-26-08000 Количество на модель: 1
31Y-26-08000
1
24

Номер детали на чертеже:

24

Палец

Заводской номер: 04205-11438 Количество на модель: 2
04205-11438
2
25

Номер детали на чертеже:

25

Разводной шплинт

Заводской номер: 04050-14022 Количество на модель: 2
04050-14022
2
28

Номер детали на чертеже:

28

Shaft

Заводской номер: 31Y-26-00002 Количество на модель: 1
31Y-26-00002
1
30

Номер детали на чертеже:

30

Зажим

Заводской номер: 07283-23442 Количество на модель: 2
07283-23442
2
31

Номер детали на чертеже:

31

Гайка

Заводской номер: 01582-11008 Количество на модель: 4
01582-11008
4
32

Номер детали на чертеже:

32

Замковая пластина

Заводской номер: 154-43-15480 Количество на модель: 2
154-43-15480
2
33

Номер детали на чертеже:

33

Вилка

Заводской номер: 04220-21456 Количество на модель: 2
04220-21456
2
35

Номер детали на чертеже:

35

Разводной шплинт

Заводской номер: 04050-14028 Количество на модель: 2
04050-14028
2
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-51640 Количество на модель: 8
01010-51640
8
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 01643-31645 Количество на модель: 8
01643-31645
8
