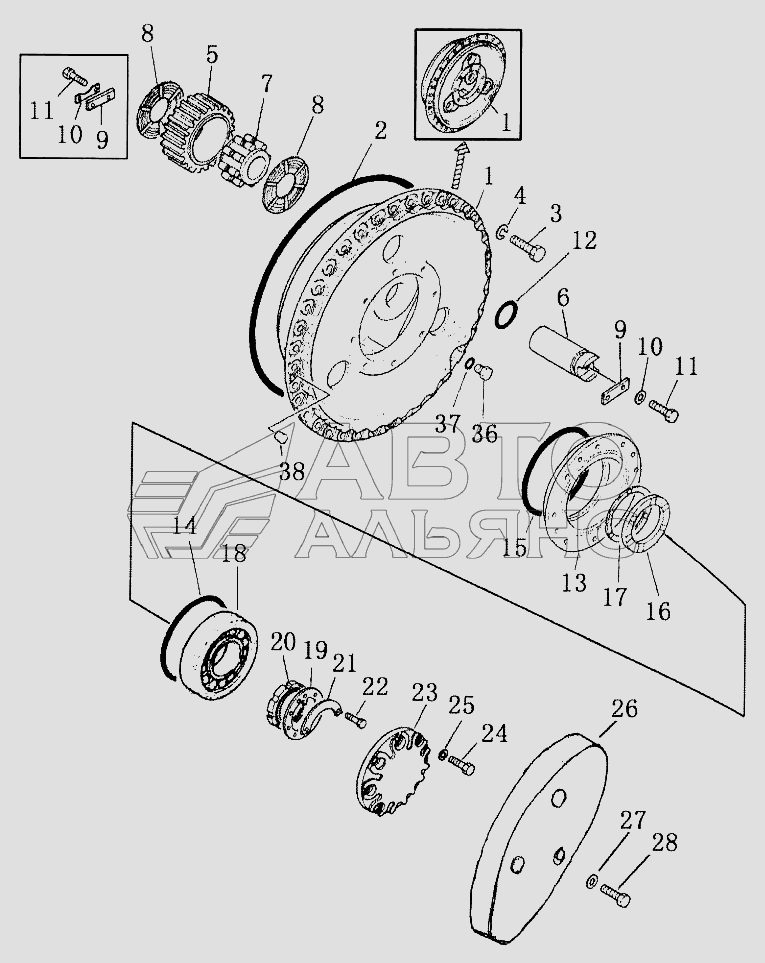

FINAL DRIVE ASSY (3/3) Shantui SD42-3. Каталог 2008г.

FINAL DRIVE ASSY (2/3) Shantui SD42-3 BRAKE LINKAGE Shantui SD42-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 31Y-18-00011 Количество на модель: 2
31Y-18-00011
2
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 31Y-18-00012 Количество на модель: 2
31Y-18-00012
2
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 01010-52470 Количество на модель: 72
01010-52470
72
4

Номер детали на чертеже:

4

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 72
01643-32460
72
5

Номер детали на чертеже:

5

Gear

Заводской номер: 31Y-18-00015 Количество на модель: 6
31Y-18-00015
6
6

Номер детали на чертеже:

6

Shaft

Заводской номер: 31Y-18-00010 Количество на модель: 6
31Y-18-00010
6
7

Номер детали на чертеже:

7

Bearing

Заводской номер: 31Y-18-01000 Количество на модель: 6
31Y-18-01000
6
8

Номер детали на чертеже:

8

Washer, thrust

Заводской номер: 31Y-18-00013 Количество на модель: 12
31Y-18-00013
12
9

Номер детали на чертеже:

9

Mat

Заводской номер: 31Y-18-00009 Количество на модель: 6
31Y-18-00009
6
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 01010-82460 Количество на модель: 6
01010-82460
6
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 07000-05075 Количество на модель: 6
07000-05075
6
13

Номер детали на чертеже:

13

Housing, bearing

Заводской номер: 31Y-18-00008 Количество на модель: 2
31Y-18-00008
2
14

Номер детали на чертеже:

14

Кольцо круглого сечения

Заводской номер: 07000-05280 Количество на модель: 2
07000-05280
2
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 07000-05305 Количество на модель: 2
07000-05305
2
16

Номер детали на чертеже:

16

Ring, shaft

Заводской номер: 31Y-18-00003 Количество на модель: 2
31Y-18-00003
2
17

Номер детали на чертеже:

17

Ring, shaft

Заводской номер: 31Y-18-00002 Количество на модель: 2
31Y-18-00002
2
18

Номер детали на чертеже:

18

Bearing

Заводской номер: GB288-94 Количество на модель: 2
GB288-94
2
19

Номер детали на чертеже:

19

Plate, lock

Заводской номер: 31Y-18-00005 Количество на модель: 2
31Y-18-00005
2
20

Номер детали на чертеже:

20

Nut

Заводской номер: 31Y-18-00004 Количество на модель: 2
31Y-18-00004
2
21

Номер детали на чертеже:

21

Plate, lock

Заводской номер: 31Y-18-00006 Количество на модель: 2
31Y-18-00006
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
23

Номер детали на чертеже:

23

Cover, extremitas

Заводской номер: 31Y-18-00007 Количество на модель: 2
31Y-18-00007
2
24

Номер детали на чертеже:

24

bolt

Заводской номер: 01010-51660 Количество на модель: 16
01010-51660
16
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-31645 Количество на модель: 16
01643-31645
16
26

Номер детали на чертеже:

26

Cover

Заводской номер: 31Y-18-06000 Количество на модель: 2
31Y-18-06000
2
27

Номер детали на чертеже:

27

Bolt

Заводской номер: 01011-82425 Количество на модель: 6
01011-82425
6
