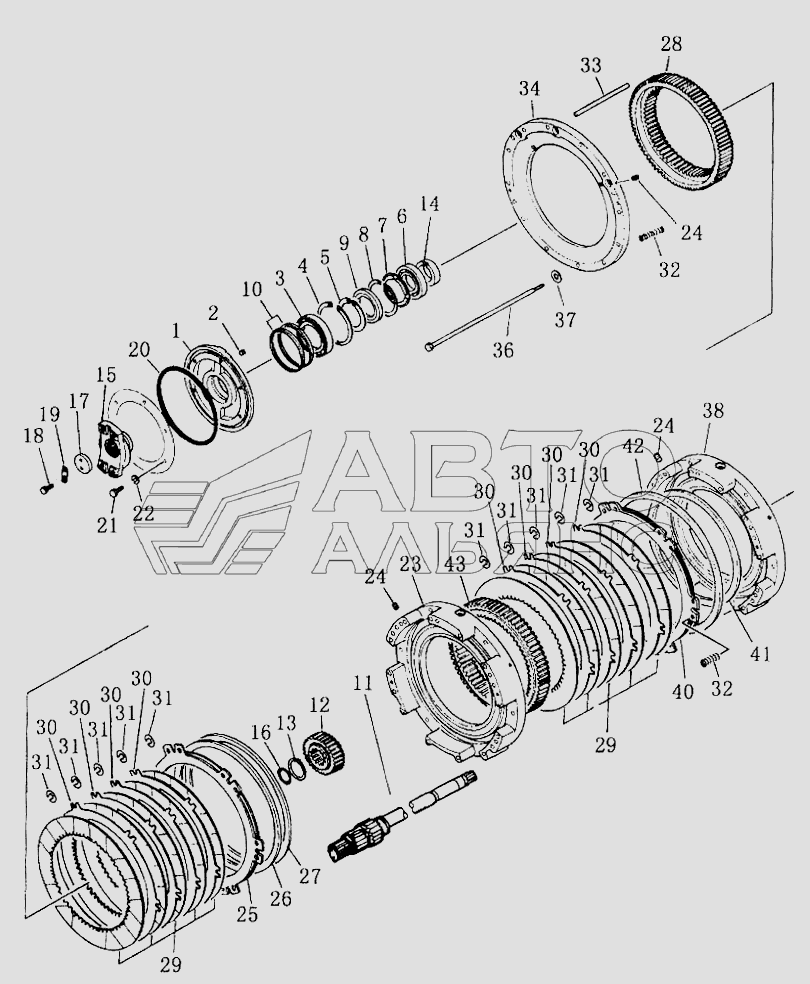

TRANSMISSION GEAR AND SHAFT (1/4) Shantui SD42-3. Каталог 2008г.

TRANSMISSION CASE ASSY Shantui SD42-3 TRANSMISSION GEAR AND SHAFT (2/4) Shantui SD42-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

36

37

38

40

41

42

43

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Cage

Заводской номер: 31Y-15-00013 Количество на модель: 1

31Y-15-00013

1

2

Номер детали на чертеже:

2

Plug

Заводской номер: 10Y-15-00013 Количество на модель: 2

10Y-15-00013

2

3

Номер детали на чертеже:

3

Bear

Заводской номер: GB276-61924 Количество на модель: 1

GB276-61924

1

4

Номер детали на чертеже:

4

Ring, snap

Заводской номер: 31Y-15-00011 Количество на модель: 1

31Y-15-00011

1

5

Номер детали на чертеже:

5

Стопорное кольцо

Заводской номер: 130-09-16780 Количество на модель: 1

130-09-16780

1

6

Номер детали на чертеже:

6

Bearing

Заводской номер: GB276-6016 Количество на модель: 1

GB276-6016

1

7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 195-15-11240 Количество на модель: 1

195-15-11240

1

8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: 04064-07525 Количество на модель: 1

04064-07525

1

9

Номер детали на чертеже:

9

Герметик

Заводской номер: 07012-10100 Количество на модель: 1

07012-10100

1

10

Номер детали на чертеже:

10

Герметичное кольцо

Заводской номер: 07018-11805 Количество на модель: 2

07018-11805

2

11

Номер детали на чертеже:

11

Shaft

Заводской номер: 31Y-15A-00006 Количество на модель: 1

31Y-15A-00006

1

12

Номер детали на чертеже:

12

Gear

Заводской номер: 31Y-15A-00004 Количество на модель: 1

31Y-15A-00004

1

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 195-15-12141 Количество на модель: 1

195-15-12141

1

15

Номер детали на чертеже:

15

Coupling

Заводской номер: 31Y-15A-00005 Количество на модель: 1

31Y-15A-00005

1

16

Номер детали на чертеже:

16

O-ring

Заводской номер: 07000-05055 Количество на модель: 1

07000-05055

1

17

Номер детали на чертеже:

17

Держатель

Заводской номер: 175-15-12160 Количество на модель: 1

175-15-12160

1

18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51230 Количество на модель: 1

01010-51230

1

19

Номер детали на чертеже:

19

Замковая пластина

Заводской номер: 04081-05512 Количество на модель: 1

04081-05512

1

20

Номер детали на чертеже:

20

O-ring

Заводской номер: 07000-05300 Количество на модель: 1

07000-05300

1

21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51235 Количество на модель: 1

01010-51235

1

22

Номер детали на чертеже:

22

Washer

Заводской номер: 01643-21232 Количество на модель: 6

01643-21232

6

23

Номер детали на чертеже:

23

Housing

Заводской номер: 31Y-15A-00011 Количество на модель: 1

31Y-15A-00011

1

24

Номер детали на чертеже:

24

Заглушка

Заводской номер: 145-14-11320 Количество на модель: 8

145-14-11320

8

25

Номер детали на чертеже:

25

Piston

Заводской номер: 31Y-15A-00010 Количество на модель: 1

31Y-15A-00010

1

26

Номер детали на чертеже:

26

Ring, seal

Заводской номер: 31Y-15-00024 Количество на модель: 1

31Y-15-00024

1

27

Номер детали на чертеже:

27

ring, seal

Заводской номер: 195-15-12740 Количество на модель: 1

195-15-12740

1

28

Номер детали на чертеже:

28

Gear, ring

Заводской номер: 31Y-15A-00009 Количество на модель: 1

31Y-15A-00009

1

29

Номер детали на чертеже:

29

Disc

Заводской номер: 31Y-15-00021 Количество на модель: 9

31Y-15-00021

9

30

Номер детали на чертеже:

30

Plate

Заводской номер: 31Y-15-00022 Количество на модель: 7

31Y-15-00022

7

31

Номер детали на чертеже:

31

Washer, spring

Заводской номер: 31Y-15A-00051 Количество на модель: 60

31Y-15A-00051

60

32

Номер детали на чертеже:

32

Spring

Заводской номер: 31Y-15A-00055 Количество на модель: 24

31Y-15A-00055

24

33

Номер детали на чертеже:

33

Pin

Заводской номер: 31Y-15A-00002 Количество на модель: 6

31Y-15A-00002

6

34

Номер детали на чертеже:

34

Plate

Заводской номер: 31Y-15-00004 Количество на модель: 1

31Y-15-00004

1

36

Номер детали на чертеже:

36

Bolt

Заводской номер: 31Y-15A-00003 Количество на модель: 16

31Y-15A-00003

16

37

Номер детали на чертеже:

37

Washer

Заводской номер: 31Y-15-00003 Количество на модель: 16

31Y-15-00003

16

38

Номер детали на чертеже:

38

Housing

Заводской номер: 31Y-15A-00015 Количество на модель: 1

31Y-15A-00015

1

40

Номер детали на чертеже:

40

Piston

Заводской номер: 31Y-15A-00014 Количество на модель: 1

31Y-15A-00014

1

41

Номер детали на чертеже:

41

Ring, seal

Заводской номер: 31Y-15-00028 Количество на модель: 1

31Y-15-00028

1

42

Номер детали на чертеже:

42

Ring, seal

Заводской номер: 31Y-15A-00052 Количество на модель: 1

31Y-15A-00052

1

43

Номер детали на чертеже:

43

Gear, ring

Заводской номер: 31Y-15A-00012 Количество на модель: 1

31Y-15A-00012

1
