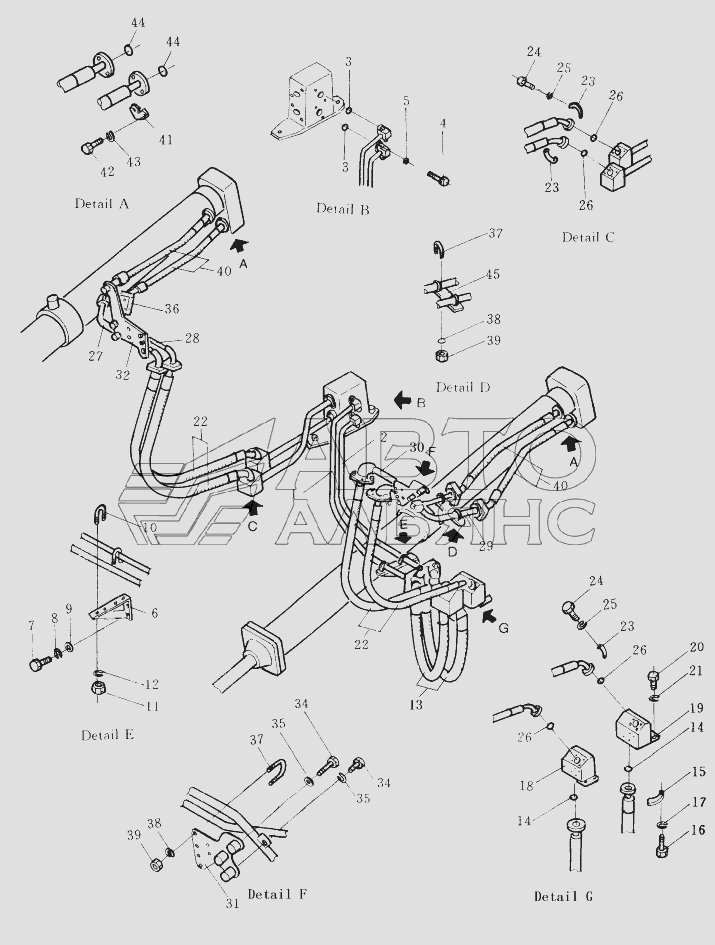

HYDRAULIC PIPING( FOR BLADE LIFT) Shantui SD32. Каталог 2005г.

HYDRAULIC PIPING (FOR BLADE LIFT) Shantui SD32 HYDRAULIC PIPING (FOR BLADE TILT AND RIPPER) Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

tube

Заводской номер: 175-61-C2150 Количество на модель: 1
175-61-C2150
1
2

Номер детали на чертеже:

2

tube

Заводской номер: 175-61-C2160 Количество на модель: 1
175-61-C2160
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51270 Количество на модель: 4
01010-51270
4
5

Номер детали на чертеже:

5

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
6

Номер детали на чертеже:

6

bracket

Заводской номер: 175-61-C2170 Количество на модель: 1
175-61-C2170
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51255 Количество на модель: 2
01010-51255
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
10

Номер детали на чертеже:

10

Зажим

Заводской номер: 07283-23442 Количество на модель: 2
07283-23442
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
13

Номер детали на чертеже:

13

hose

Заводской номер: 07114-01009 Количество на модель: 2
07114-01009
2
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
15

Номер детали на чертеже:

15

Разъемный фланец

Заводской номер: 07371-31049 Количество на модель: 8
07371-31049
8
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51035 Количество на модель: 16
01010-51035
16
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01602-21030 Количество на модель: 16
01602-21030
16
18

Номер детали на чертеже:

18

block

Заводской номер: 175-61-C2180 Количество на модель: 1
175-61-C2180
1
19

Номер детали на чертеже:

19

block

Заводской номер: 175-61-C2190 Количество на модель: 1
175-61-C2190
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
22

Номер детали на чертеже:

22

hose

Заводской номер: 07114-01013 Количество на модель: 4
07114-01013
4
27

Номер детали на чертеже:

27

tube

Заводской номер: 175-61-18340 Количество на модель: 1
175-61-18340
1
28

Номер детали на чертеже:

28

tube

Заводской номер: 175-61-18350 Количество на модель: 1
175-61-18350
1
29

Номер детали на чертеже:

29

tube

Заводской номер: 175-61-18360 Количество на модель: 1
175-61-18360
1
30

Номер детали на чертеже:

30

tube

Заводской номер: 175-61-18370 Количество на модель: 1
175-61-18370
1
31

Номер детали на чертеже:

31

plate, L.H

Заводской номер: 175-61-18330 Количество на модель: 1
175-61-18330
1
32

Номер детали на чертеже:

32

plate, R.H

Заводской номер: 175-61-18380 Количество на модель: 1
175-61-18380
1
36

Номер детали на чертеже:

36

plate, R.H

Заводской номер: 175-61-13390 Количество на модель: 1
175-61-13390
1
37

Номер детали на чертеже:

37

Зажим трубы

Заводской номер: 07283-23450 Количество на модель: 8
07283-23450
8
40

Номер детали на чертеже:

40

Рукав

Заводской номер: 07114-01006 Количество на модель: 4
07114-01006
4
45

Номер детали на чертеже:

45

plate, L.H

Заводской номер: 175-61-18390 Количество на модель: 1
175-61-18390
1
