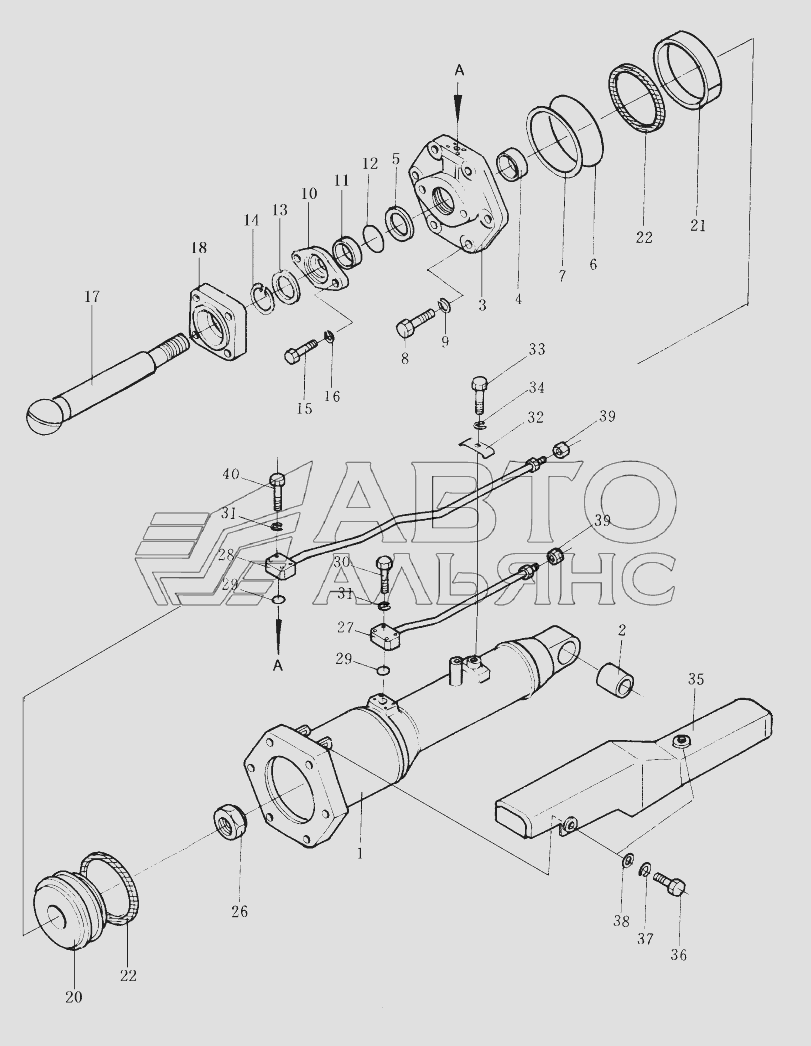

BLADE TILT CYLINDER Shantui SD32. Каталог 2005г.

QUICK DROP VALVE Shantui SD32 HYDRAULIC PIPING (TANK TO PUMP) Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

blade tilt cylinder assy

Заводской номер: 175-63-52700 Количество на модель: 1
175-63-52700
1
1

Номер детали на чертеже:

1

cylinder

Заводской номер: 175-63-52452 Количество на модель: 1
175-63-52452
1
2

Номер детали на чертеже:

2

bushing

Заводской номер: 195-63-52160 Количество на модель: 1
195-63-52160
1
3

Номер детали на чертеже:

3

head, cylinder

Заводской номер: 195-63-42133 Количество на модель: 1
195-63-42133
1
4

Номер детали на чертеже:

4

bushing

Заводской номер: 07177-09035 Количество на модель: 1
07177-09035
1
5

Номер детали на чертеже:

5

packing, rod

Заводской номер: 707-51-90110 Количество на модель: 1
707-51-90110
1
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 07000-15220 Количество на модель: 1
07000-15220
1
7

Номер детали на чертеже:

7

ring, snap

Заводской номер: 07001-05220 Количество на модель: 1
07001-05220
1
8

Номер детали на чертеже:

8

bolt

Заводской номер: 01051-53000 Количество на модель: 6
01051-53000
6
9

Номер детали на чертеже:

9

washer, spring

Заводской номер: 01601-23075 Количество на модель: 6
01601-23075
6
10

Номер детали на чертеже:

10

gland

Заводской номер: 195-63-52470 Количество на модель: 1
195-63-52470
1
11

Номер детали на чертеже:

11

bushing

Заводской номер: 07177-09020 Количество на модель: 1
07177-09020
1
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 07000-03110 Количество на модель: 1
07000-03110
1
13

Номер детали на чертеже:

13

seal, dust

Заводской номер: 195-63-94170 Количество на модель: 1
195-63-94170
1
14

Номер детали на чертеже:

14

ring, snap

Заводской номер: 07179-00113 Количество на модель: 1
07179-00113
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51865 Количество на модель: 2
01010-51865
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01602-21854 Количество на модель: 2
01602-21854
2
17

Номер детали на чертеже:

17

rod, piston

Заводской номер: 175-63-52422 Количество на модель: 1
175-63-52422
1
18

Номер детали на чертеже:

18

cap

Заводской номер: 175-71-11211 Количество на модель: 1
175-71-11211
1
20

Номер детали на чертеже:

20

piston

Заводской номер: 707-36-22550 Количество на модель: 1
707-36-22550
1
21

Номер детали на чертеже:

21

ring, piston

Заводской номер: 07155-02250 Количество на модель: 1
07155-02250
1
22

Номер детали на чертеже:

22

packing, piston

Заводской номер: 707-44-22080 Количество на модель: 2
707-44-22080
2
26

Номер детали на чертеже:

26

nut

Заводской номер: 07165-16870 Количество на модель: 1
07165-16870
1
27

Номер детали на чертеже:

27

tube

Заводской номер: 175-63-52552 Количество на модель: 1
175-63-52552
1
28

Номер детали на чертеже:

28

tube

Заводской номер: 175-63-52562 Количество на модель: 1
175-63-52562
1
29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51050 Количество на модель: 4
01010-51050
4
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01602-21030 Количество на модель: 8
01602-21030
8
32

Номер детали на чертеже:

32

Дугообразный зажим

Заводской номер: 195-63-52871 Количество на модель: 1
195-63-52871
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51420 Количество на модель: 1
01010-51420
1
34

Номер детали на чертеже:

34

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 1
01602-21442
1
35

Номер детали на чертеже:

35

cover

Заводской номер: 175-63-52572 Количество на модель: 1
175-63-52572
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-51440 Количество на модель: 3
01010-51440
3
38

Номер детали на чертеже:

38

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 3
01643-31445
3
39

Номер детали на чертеже:

39

plug

Заводской номер: 195-63-52990 Количество на модель: 2
195-63-52990
2
40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51030 Количество на модель: 4
01010-51030
4
