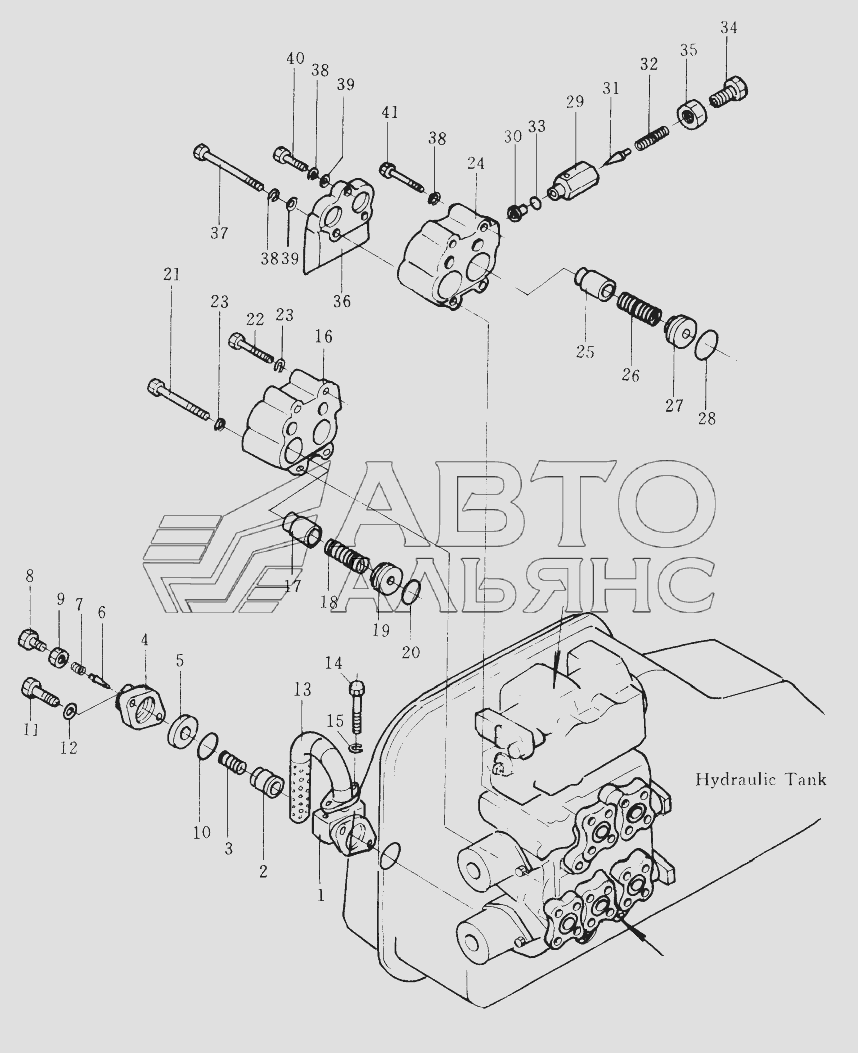

BLADE LIFT AND RIPPER CONTROL VALV Shantui SD32. Каталог 2005г.

BLADE LIFT AND RIPPER CONTROL VALVE Shantui SD32 BLADE TILT CONTROL VALVE Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

valve assy

Заводской номер: 701-43-24002 Количество на модель: 1
701-43-24002
1

Номер детали на чертеже:

suction valve assy

Заводской номер: 701-40-61002 Количество на модель: 1
701-40-61002
1

Номер детали на чертеже:

safety and suction assy

Заводской номер: 701-40-62002 Количество на модель: 1
701-40-62002
1

Номер детали на чертеже:

main relief valve assy

Заводской номер: 701-40-51002 Количество на модель: 1
701-40-51002
1
1

Номер детали на чертеже:

1

body, main relief valve

Заводской номер: 701-40-51111 Количество на модель: 1
701-40-51111
1
2

Номер детали на чертеже:

2

element, main relief valve

Заводской номер: 701-40-51120 Количество на модель: 1
701-40-51120
1
3

Номер детали на чертеже:

3

Рессора

Заводской номер: 701-30-51130 Количество на модель: 1
701-30-51130
1
4

Номер детали на чертеже:

4

case, pilot valve

Заводской номер: 701-40-51130 Количество на модель: 1
701-40-51130
1
5

Номер детали на чертеже:

5

Гнездо клапана

Заводской номер: 701-30-51151 Количество на модель: 1
701-30-51151
1
6

Номер детали на чертеже:

6

Подъемный клапан

Заводской номер: 701-30-51160 Количество на модель: 1
701-30-51160
1
7

Номер детали на чертеже:

7

spring, poppet

Заводской номер: 701-30-51170 Количество на модель: 1
701-30-51170
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 701-30-51190 Количество на модель: 1
701-30-51190
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 07000-13048 Количество на модель: 2
07000-13048
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01011-31405 Количество на модель: 2
01011-31405
2
12

Номер детали на чертеже:

12

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 2
01602-01442
2
13

Номер детали на чертеже:

13

tube, baffle

Заводской номер: 701-40-51160 Количество на модель: 1
701-40-51160
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-31030 Количество на модель: 2
01010-31030
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01602-01030 Количество на модель: 2
01602-01030
2
16

Номер детали на чертеже:

16

Корпус клапана

Заводской номер: 701-40-61152 Количество на модель: 1
701-40-61152
1
17

Номер детали на чертеже:

17

Клапан

Заводской номер: 701-40-61120 Количество на модель: 2
701-40-61120
2
18

Номер детали на чертеже:

18

Рессора

Заводской номер: 701-50-61131 Количество на модель: 2
701-50-61131
2
19

Номер детали на чертеже:

19

Гнездо

Заводской номер: 701-40-72120 Количество на модель: 2
701-40-72120
2
20

Номер детали на чертеже:

20

Кольцо

Заводской номер: 07000-13040 Количество на модель: 2
07000-13040
2
21

Номер детали на чертеже:

21

bolt

Заводской номер: 01011-31420 Количество на модель: 2
01011-31420
2
22

Номер детали на чертеже:

22

bolt

Заводской номер: 01010-31495 Количество на модель: 2
01010-31495
2
24

Номер детали на чертеже:

24

body, suction valve

Заводской номер: 701-40-62162 Количество на модель: 1
701-40-62162
1
29

Номер детали на чертеже:

29

body, safety valve

Заводской номер: 701-30-72112 Количество на модель: 1
701-30-72112
1
30

Номер детали на чертеже:

30

seat, valve

Заводской номер: 701-30-72122 Количество на модель: 1
701-30-72122
1
31

Номер детали на чертеже:

31

poppet, valve

Заводской номер: 701-30-72132 Количество на модель: 1
701-30-72132
1
32

Номер детали на чертеже:

32

spring

Заводской номер: 701-30-72140 Количество на модель: 1
701-30-72140
1
33

Номер детали на чертеже:

33

Кольцо

Заводской номер: 07002-13034 Количество на модель: 1
07002-13034
1
34

Номер детали на чертеже:

34

plug

Заводской номер: 701-30-72150 Количество на модель: 1
701-30-72150
1
35

Номер детали на чертеже:

35

nut

Заводской номер: 01583-03018 Количество на модель: 1
01583-03018
1
36

Номер детали на чертеже:

36

body, valve

Заводской номер: 701-40-62171 Количество на модель: 1
701-40-62171
1
37

Номер детали на чертеже:

37

bolt

Заводской номер: 01011-31645 Количество на модель: 2
01011-31645
2
39

Номер детали на чертеже:

39

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 3
01643-31445
3
40

Номер детали на чертеже:

40

bolt

Заводской номер: 01010-31455 Количество на модель: 1
01010-31455
1
BLADE LIFT AND RIPPER CONTROL VALVE Shantui SD32 BLADE TILT CONTROL VALVE Shantui SD32
