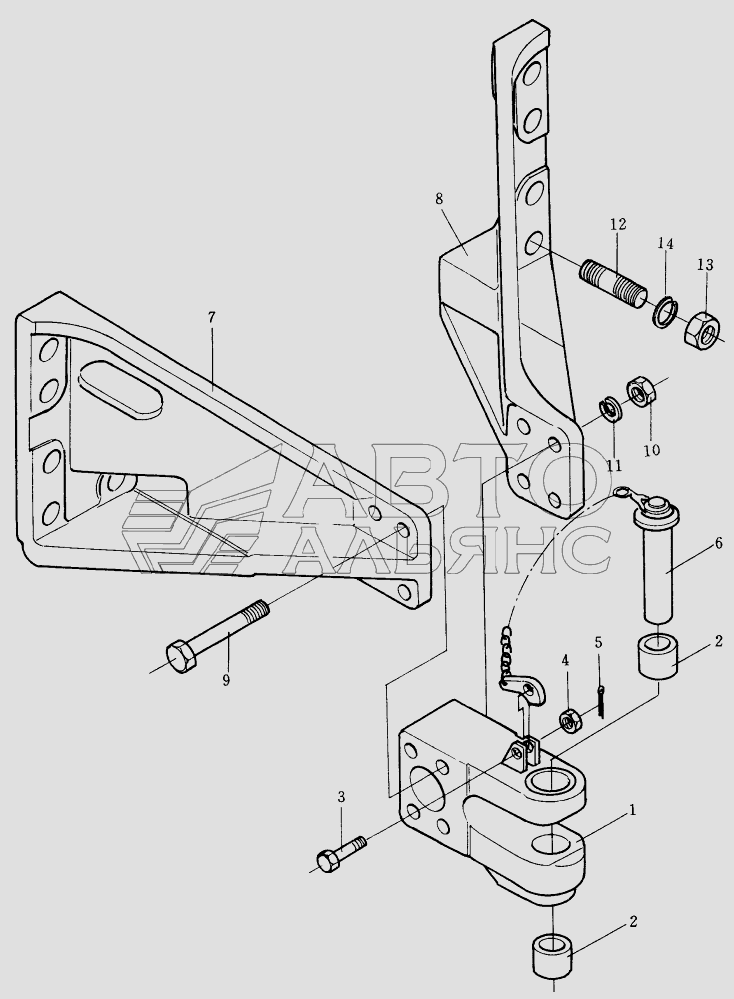

DRAW BAR Shantui SD32. Каталог 2005г.

CYLINDER STAY Shantui SD32 HYDRAULIC PUMP ASSY Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

draw bar assy

Заводской номер: 175-69-20003 Количество на модель: 1
175-69-20003
1
1

Номер детали на чертеже:

1

draw bar

Заводской номер: 175-69-21212 Количество на модель: 1
175-69-21212
1
2

Номер детали на чертеже:

2

bushing

Заводской номер: 195-69-11230 Количество на модель: 2
195-69-11230
2
3

Номер детали на чертеже:

3

bolt

Заводской номер: 01052-51675 Количество на модель: 1
01052-51675
1
4

Номер детали на чертеже:

4

nut

Заводской номер: 01592-11619 Количество на модель: 1
01592-11619
1
5

Номер детали на чертеже:

5

Разводной шплинт

Заводской номер: 04050-14030 Количество на модель: 1
04050-14030
1
6

Номер детали на чертеже:

6

pin assy

Заводской номер: 195-69-11223 Количество на модель: 1
195-69-11223
1
7

Номер детали на чертеже:

7

bracket, L.H

Заводской номер: 175-69-21111 Количество на модель: 1
175-69-21111
1
8

Номер детали на чертеже:

8

bracket, R.H

Заводской номер: 175-69-21121 Количество на модель: 1
175-69-21121
1
9

Номер детали на чертеже:

9

bolt

Заводской номер: 170-69-11143 Количество на модель: 4
170-69-11143
4
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 01580-03326 Количество на модель: 4
01580-03326
4
11

Номер детали на чертеже:

11

washer, spring

Заводской номер: 01602-03382 Количество на модель: 4
01602-03382
4
12

Номер детали на чертеже:

12

stud bolt

Заводской номер: 170-69-11154 Количество на модель: 10
170-69-11154
10
13

Номер детали на чертеже:

13

nut

Заводской номер: 01580-03931 Количество на модель: 10
01580-03931
10
14

Номер детали на чертеже:

14

washer, spring

Заводской номер: 01602-03995 Количество на модель: 10
01602-03995
10
