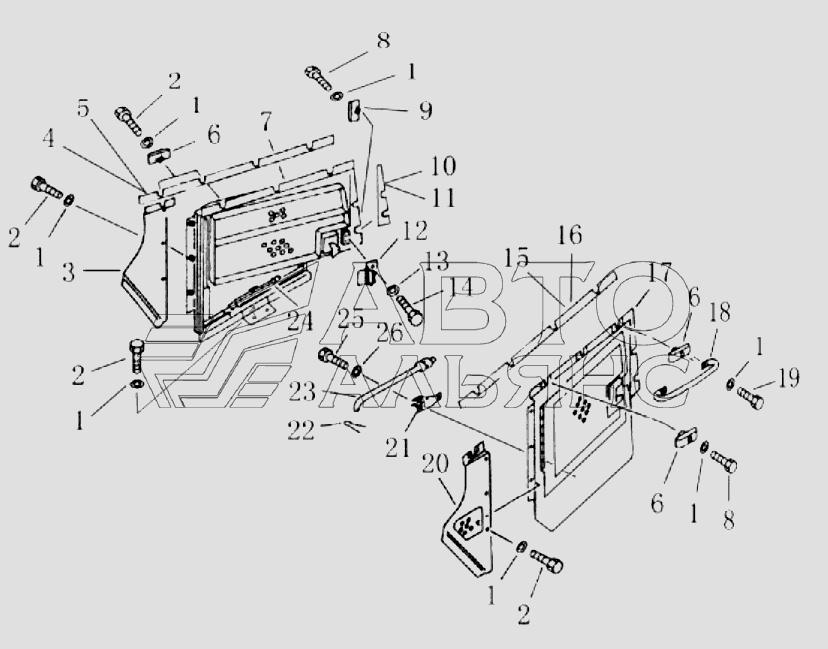

SIDE COVER Shantui SD32. Каталог 2005г.

FLOOR PLATE Shantui SD32 BOTTOM GUARD Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: 01643-31232 Количество на модель: 24
01643-31232
24
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51235 Количество на модель: 14
01010-51235
14
3

Номер детали на чертеже:

3

plate

Заводской номер: 24М-54-24000 Количество на модель: 1
24М-54-24000
1
4

Номер детали на чертеже:

4

plate

Заводской номер: 171-54-00001 Количество на модель: 1
171-54-00001
1
5

Номер детали на чертеже:

5

plate

Заводской номер: 171-54-00002 Количество на модель: 1
171-54-00002
1
6

Номер детали на чертеже:

6

stopper

Заводской номер: 23Y-54-13000 Количество на модель: 10
23Y-54-13000
10
7

Номер детали на чертеже:

7

cover R.H.

Заводской номер: 171-54-02000 Количество на модель: 1
171-54-02000
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51255 Количество на модель: 6
01010-51255
6
9

Номер детали на чертеже:

9

plate

Заводской номер: 24М-54-10004 Количество на модель: 2
24М-54-10004
2
10

Номер детали на чертеже:

10

washer

Заводской номер: 24М-54-20003 Количество на модель: 1
24М-54-20003
1
11

Номер детали на чертеже:

11

washer

Заводской номер: 24М-54-10003 Количество на модель: 1
24М-54-10003
1
12

Номер детали на чертеже:

12

Держатель

Заводской номер: 195-54-42300 Количество на модель: 2
195-54-42300
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
15

Номер детали на чертеже:

15

washer

Заводской номер: 171-54-00003 Количество на модель: 1
171-54-00003
1
16

Номер детали на чертеже:

16

washer

Заводской номер: 171-54-00004 Количество на модель: 1
171-54-00004
1
17

Номер детали на чертеже:

17

cover L.H.

Заводской номер: 171-54-01000 Количество на модель: 1
171-54-01000
1
18

Номер детали на чертеже:

18

Ручка

Заводской номер: 09420-01903 Количество на модель: 2
09420-01903
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51265 Количество на модель: 4
01010-51265
4
20

Номер детали на чертеже:

20

plate L.H.

Заводской номер: 24М-54-11000 Количество на модель: 1
24М-54-11000
1
21

Номер детали на чертеже:

21

Стопорная пружина

Заводской номер: 198-54-19150 Количество на модель: 2
198-54-19150
2
22

Номер детали на чертеже:

22

Разводной шплинт

Заводской номер: 04050-12015 Количество на модель: 2
04050-12015
2
23

Номер детали на чертеже:

23

Bar

Заводской номер: 154-54-43240 Количество на модель: 1
154-54-43240
1
24

Номер детали на чертеже:

24

Шток

Заводской номер: 154-54-43250 Количество на модель: 1
154-54-43250
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-50612 Количество на модель: 4
01010-50612
4
26

Номер детали на чертеже:

26

Прокладка

Заводской номер: 01643-30623 Количество на модель: 4
01643-30623
4
