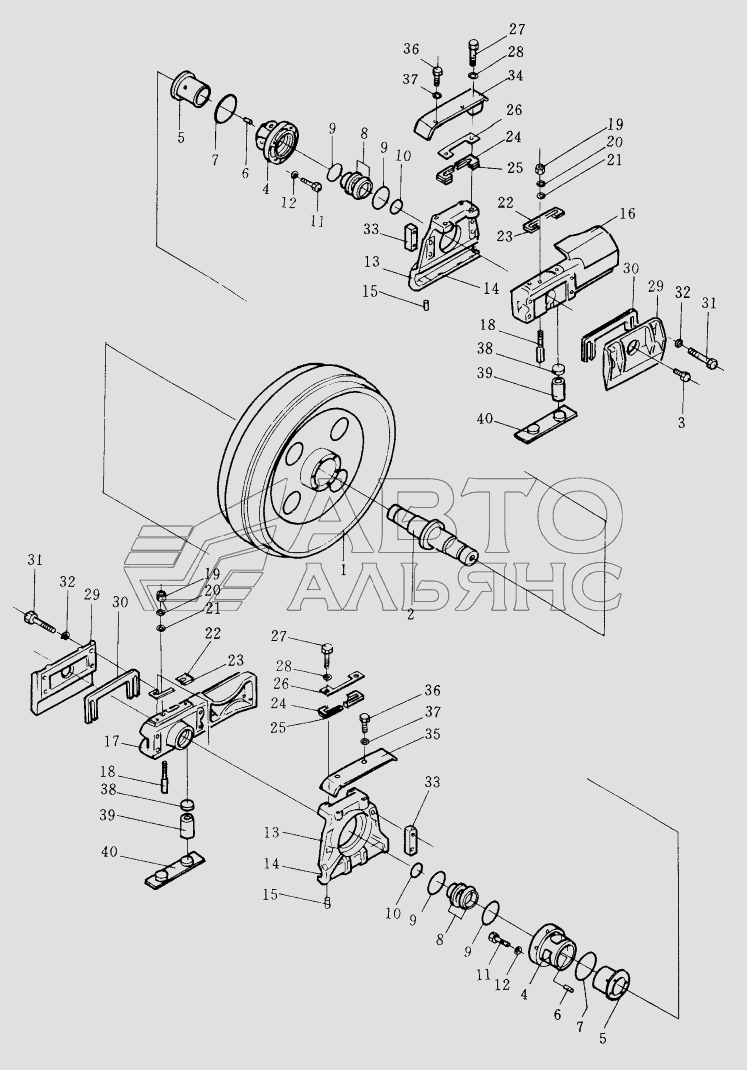

FRONT IDLER Shantui SD32. Каталог 2005г.

TRACK ROLLER GUARD Shantui SD32 TRACK ROLLER Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

front idler assy

Заводской номер: 175-30-00572 Количество на модель: 2
175-30-00572
2

Номер детали на чертеже:

floating seal assy

Заводской номер: 175-30-00701 Количество на модель: 2
175-30-00701
2

Номер детали на чертеже:

guide

Заводской номер: 175-30-33272 Количество на модель: 2
175-30-33272
2

Номер детали на чертеже:

bushing assy

Заводской номер: 175-30-36108 Количество на модель: 2
175-30-36108
2
1

Номер детали на чертеже:

1

idler, front

Заводской номер: 175-30-23114 Количество на модель: 1
175-30-23114
1
2

Номер детали на чертеже:

2

shaft

Заводской номер: 175-30-23121 Количество на модель: 1
175-30-23121
1
3

Номер детали на чертеже:

3

Заглушка

Заводской номер: 07052-21624 Количество на модель: 1
07052-21624
1
4

Номер детали на чертеже:

4

bushing

Заводской номер: 175-30-36168 Количество на модель: 1
175-30-36168
1
5

Номер детали на чертеже:

5

bushing

Заводской номер: 175-30-36172 Количество на модель: 1
175-30-36172
1
6

Номер детали на чертеже:

6

Фиксирующий штифт

Заводской номер: 170-30-91130 Количество на модель: 2
170-30-91130
2
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 07000-02130 Количество на модель: 2
07000-02130
2
8

Номер детали на чертеже:

8

seal, oil

Заводской номер: 175-30-36273 Количество на модель: 2
175-30-36273
2
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 175-30-16215 Количество на модель: 2
175-30-16215
2
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 07000-03068 Количество на модель: 2
07000-03068
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51235 Количество на модель: 12
01010-51235
12
12

Номер детали на чертеже:

12

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 12
01602-21236
12
13

Номер детали на чертеже:

13

guide

Заводской номер: 175-30-33282 Количество на модель: 1
175-30-33282
1
14

Номер детали на чертеже:

14

plate

Заводской номер: 170-30-13343 Количество на модель: 1
170-30-13343
1
15

Номер детали на чертеже:

15

pin

Заводской номер: 04022-01226 Количество на модель: 2
04022-01226
2
16

Номер детали на чертеже:

16

support

Заводской номер: 176-30-43111 Количество на модель: 1
176-30-43111
1
17

Номер детали на чертеже:

17

support

Заводской номер: 176-30-43121 Количество на модель: 1
176-30-43121
1
18

Номер детали на чертеже:

18

bolt

Заводской номер: 175-30-23172 Количество на модель: 2
175-30-23172
2
19

Номер детали на чертеже:

19

Гайка

Заводской номер: 175-30-23180 Количество на модель: 2
175-30-23180
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01602-21648 Количество на модель: 2
01602-21648
2
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01640-21626 Количество на модель: 2
01640-21626
2
22

Номер детали на чертеже:

22

shim, 1.0mm

Заводской номер: 175-30-33440 Количество на модель: 8
175-30-33440
8
23

Номер детали на чертеже:

23

shim, 2.0mm

Заводской номер: 175-30-33450 Количество на модель: 4
175-30-33450
4
26

Номер детали на чертеже:

26

plate

Заводской номер: 175-30-33460 Количество на модель: 2
175-30-33460
2
27

Номер детали на чертеже:

27

bolt

Заводской номер: 175-30-33492 Количество на модель: 4
175-30-33492
4
28

Номер детали на чертеже:

28

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 4
01602-22060
4
29

Номер детали на чертеже:

29

plate, guide

Заводской номер: 175-30-33214 Количество на модель: 2
175-30-33214
2
30

Номер детали на чертеже:

30

shim

Заводской номер: 175-30-33420 Количество на модель: 2
175-30-33420
2
30

Номер детали на чертеже:

30

shim

Заводской номер: 170-30-13234 Количество на модель: 18
170-30-13234
18
31

Номер детали на чертеже:

31

bolt

Заводской номер: 01011-52260 Количество на модель: 8
01011-52260
8
32

Номер детали на чертеже:

32

Рессорная шайба

Заводской номер: 01602-22268 Количество на модель: 8
01602-22268
8
33

Номер детали на чертеже:

33

gasket

Заводской номер: 175-30-33430 Количество на модель: 4
175-30-33430
4
34

Номер детали на чертеже:

34

cover, L.H

Заводской номер: 175-30-33471 Количество на модель: 1
175-30-33471
1
35

Номер детали на чертеже:

35

cover, R.H

Заводской номер: 175-30-33481 Количество на модель: 1
175-30-33481
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-51635 Количество на модель: 4
01010-51635
4
38

Номер детали на чертеже:

38

Прокладочная пластина

Заводской номер: 195-30-17960 Количество на модель: 4
195-30-17960
4
39

Номер детали на чертеже:

39

Резиновая шайба

Заводской номер: 155-30-13230 Количество на модель: 4
155-30-13230
4
40

Номер детали на чертеже:

40

Направляющая пластина

Заводской номер: 175-30-24131 Количество на модель: 2
175-30-24131
2
