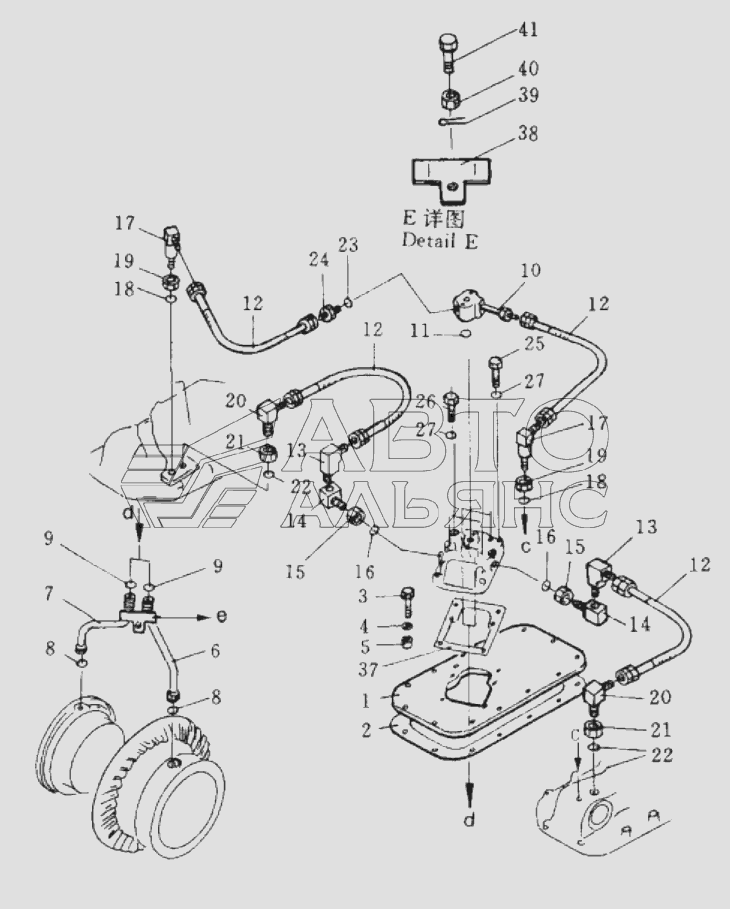

BRAKE PIPING SYSTEM Shantui SD32. Каталог 2005г.

SAFETY VALVE Shantui SD32 STEERING PIPING SYSTEM Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

plate

Заводской номер: 175-49-23460 Количество на модель: 1
175-49-23460
1
2

Номер детали на чертеже:

2

gasket

Заводской номер: 175-40-22521 Количество на модель: 1
175-40-22521
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51260 Количество на модель: 13
01010-51260
13
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 13
01602-21236
13
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 195-33-11220 Количество на модель: 13
195-33-11220
13
6

Номер детали на чертеже:

6

tube, L.H

Заводской номер: 175-40-22570 Количество на модель: 1
175-40-22570
1
7

Номер детали на чертеже:

7

tube, R.H

Заводской номер: 175-40-22580 Количество на модель: 1
175-40-22580
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 07000-03022 Количество на модель: 2
07000-03022
2
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 07000-02018 Количество на модель: 2
07000-02018
2
10

Номер детали на чертеже:

10

tube

Заводской номер: 175-33-23470 Количество на модель: 1
175-33-23470
1
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 07000-03028 Количество на модель: 1
07000-03028
1
12

Номер детали на чертеже:

12

Рукав

Заводской номер: 07102-20303 Количество на модель: 4
07102-20303
4
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: 203-62-12330 Количество на модель: 2
203-62-12330
2
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: 195-49-13830 Количество на модель: 2
195-49-13830
2
15

Номер детали на чертеже:

15

Nut

Заводской номер: 195-49-13840 Количество на модель: 2
195-49-13840
2
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 07002-01623 Количество на модель: 2
07002-01623
2
17

Номер детали на чертеже:

17

Штуцер

Заводской номер: 175-49-25670 Количество на модель: 2
175-49-25670
2
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 07002-02034 Количество на модель: 2
07002-02034
2
19

Номер детали на чертеже:

19

Гайка

Заводской номер: 07239-12009 Количество на модель: 2
07239-12009
2
20

Номер детали на чертеже:

20

elbow

Заводской номер: 07232-10315 Количество на модель: 2
07232-10315
2
24

Номер детали на чертеже:

24

nipple

Заводской номер: 07230-10315 Количество на модель: 1
07230-10315
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51250 Количество на модель: 5
01010-51250
5
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51240 Количество на модель: 1
01010-51240
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
37

Номер детали на чертеже:

37

Сальник

Заводской номер: 144-40-22220 Количество на модель: 1
144-40-22220
1
38

Номер детали на чертеже:

38

clamp

Заводской номер: 175-40-22461 Количество на модель: 2
175-40-22461
2
39

Номер детали на чертеже:

39

Разводной шплинт

Заводской номер: 04050-12018 Количество на модель: 1
04050-12018
1
40

Номер детали на чертеже:

40

nut

Заводской номер: 01590-11012 Количество на модель: 1
01590-11012
1
41

Номер детали на чертеже:

41

bolt

Заводской номер: 01012-51035 Количество на модель: 1
01012-51035
1
SAFETY VALVE Shantui SD32 STEERING PIPING SYSTEM Shantui SD32
