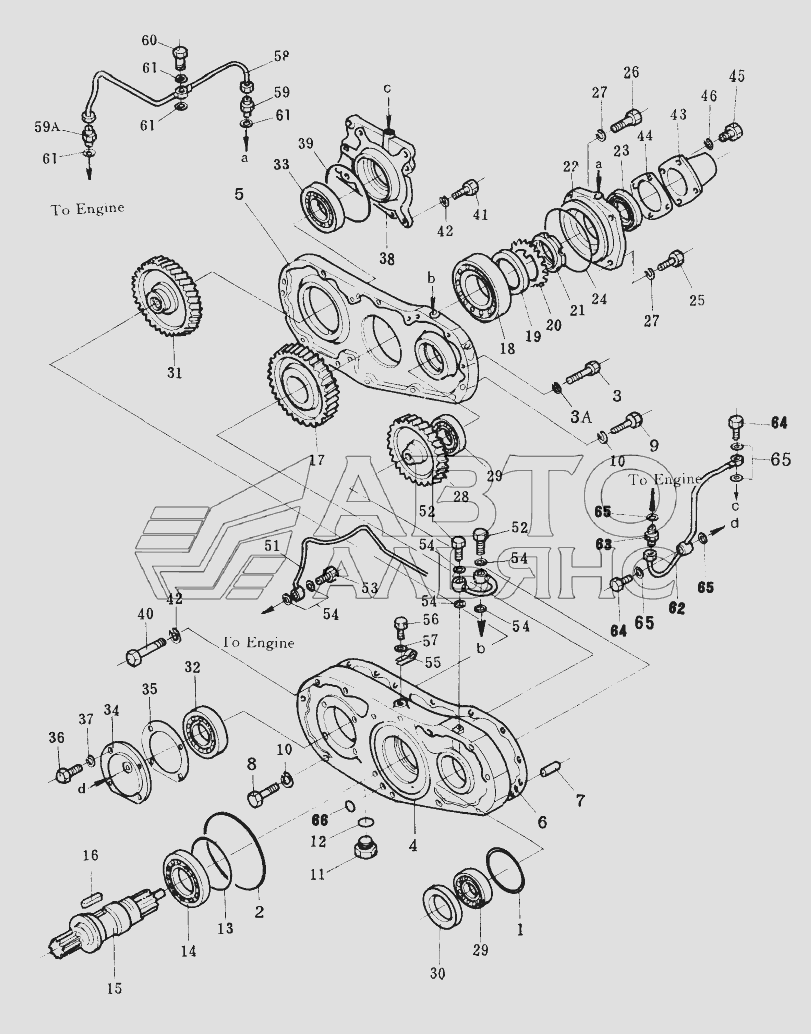

DIVIDING CASE Shantui SD32. Каталог 2005г.

ENGINE MOUNTING Shantui SD32 EXHAUST PIPE AND MUFFLER Shantui SD32

Вид отображения:

Детали справа

По ширине экрана

66

46

36

44

43

27

41

40

24

38

37

35

34

33

51

52

54

59A

62

59

58

56

55

53

32

31

30

13

12

11

3A

9

8

7

6

5

4

175-38-C1000

3

2

14

15

29

28

25

23

22

21

20

19

18

17

16

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-03030 Количество на модель: 1

07000-03030

1

Номер детали на чертеже:

Шайба

Заводской номер: 01602-21030 Количество на модель: 4

01602-21030

4

Номер детали на чертеже:

Болт

Заводской номер: 01010-51025 Количество на модель: 4

01010-51025

4

Номер детали на чертеже:

Уплотнительная прокладка

Заводской номер: 154-01-12270 Количество на модель: 1

154-01-12270

1

Номер детали на чертеже:

Крышка

Заводской номер: 154-01-12260 Количество на модель: 1

154-01-12260

1

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4

01602-21236

4

Номер детали на чертеже:

Болт

Заводской номер: 01010-51255 Количество на модель: 2

01010-51255

2

Номер детали на чертеже:

Болт

Заводской номер: 01011-51205 Количество на модель: 3

01011-51205

3

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-05150 Количество на модель: 1

07000-05150

1

Номер детали на чертеже:

Cage

Заводской номер: 175-38-11130 Количество на модель: 1

175-38-11130

1

Номер детали на чертеже:

Шайба

Заводской номер: 01602-01030 Количество на модель: 4

01602-01030

4

Номер детали на чертеже:

Уплотнительная прокладка

Заводской номер: 154-01-12430 Количество на модель: 1

154-01-12430

1

Номер детали на чертеже:

Крышка

Заводской номер: 154-01-12420 Количество на модель: 1

154-01-12420

1

Номер детали на чертеже:

bearing

Заводской номер: 06040-06312 Количество на модель: 1

06040-06312

1

Номер детали на чертеже:

Труба

Заводской номер: 154-01-12530 Количество на модель: 1

154-01-12530

1

Номер детали на чертеже:

Штуцер

Заводской номер: 6600-01-3860 Количество на модель: 2

6600-01-3860

2

Номер детали на чертеже:

Уплотнительная прокладка

Заводской номер: 07005-01012 Количество на модель: 6

07005-01012

6

Номер детали на чертеже:

Штуцер трубы

Заводской номер: 07211-50610 Количество на модель: 1

07211-50610

1

Номер детали на чертеже:

Труба

Заводской номер: 154-01-12552 Количество на модель: 1

154-01-12552

1

Номер детали на чертеже:

Штуцер трубы

Заводской номер: 154-01-12520 Количество на модель: 1

154-01-12520

1

Номер детали на чертеже:

Труба

Заводской номер: 154-01-12541 Количество на модель: 1

154-01-12541

1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51220 Количество на модель: 1

01010-51220

1

Номер детали на чертеже:

Зажим трубы

Заводской номер: 08036-10614 Количество на модель: 1

08036-10614

1

Номер детали на чертеже:

Соединительный болт

Заводской номер: 07206-10610 Количество на модель: 1

07206-10610

1

Номер детали на чертеже:

Шариковый подшипник

Заводской номер: 06040-06212 Количество на модель: 1

06040-06212

1

Номер детали на чертеже:

Gear

Заводской номер: 175-38-11120 Количество на модель: 1

175-38-11120

1

Номер детали на чертеже:

Кольцо

Заводской номер: 154-01-12320 Количество на модель: 1

154-01-12320

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 150-21-22180 Количество на модель: 1

150-21-22180

1

Номер детали на чертеже:

Кольцо

Заводской номер: 07002-02434 Количество на модель: 1

07002-02434

1

Номер детали на чертеже:

Заглушка

Заводской номер: 07044-12412 Количество на модель: 1

07044-12412

1

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 01602-01236 Количество на модель: 10

01602-01236

10

Номер детали на чертеже:

Болт

Заводской номер: 01010-51250 Количество на модель: 2

01010-51250

2

Номер детали на чертеже:

Болт

Заводской номер: 01010-51275 Количество на модель: 2

01010-51275

2

Номер детали на чертеже:

pin, dowel

Заводской номер: 04020-01204 Количество на модель: 2

04020-01204

2

Номер детали на чертеже:

Уплотнительная прокладка

Заводской номер: 154-01-12130 Количество на модель: 1

154-01-12130

1

Номер детали на чертеже:

Case

Заводской номер: 175-38-11110 Количество на модель: 1

175-38-11110

1

Номер детали на чертеже:

Коробка зубчатой передачи

Заводской номер: 154-01-12111 Количество на модель: 1

154-01-12111

1

Номер детали на чертеже:

power take off assy

Заводской номер: 175-38-C1000 Количество на модель: 1

175-38-C1000

1

Номер детали на чертеже:

bolt

Заводской номер: 01011-31205 Количество на модель: 10

01011-31205

10

Номер детали на чертеже:

Герметичное кольцо

Заводской номер: 07000-05195 Количество на модель: 1

07000-05195

1

Номер детали на чертеже:

Шариковый подшипник

Заводской номер: 154-01-12280 Количество на модель: 1

154-01-12280

1

Номер детали на чертеже:

Shaft

Заводской номер: 154-01-12221 Количество на модель: 1

154-01-12221

1

Номер детали на чертеже:

Шариковый подшипник

Заводской номер: 06040-06209 Количество на модель: 2

06040-06209

2

Номер детали на чертеже:

Шестерня

Заводской номер: 154-01-12310 Количество на модель: 1

154-01-12310

1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51230 Количество на модель: 2

01010-51230

2

Номер детали на чертеже:

Герметик

Заводской номер: 07012-00060 Количество на модель: 1

07012-00060

1

Номер детали на чертеже:

Крышка

Заводской номер: 154-01-12250 Количество на модель: 1

154-01-12250

1

Номер детали на чертеже:

Гайка

Заводской номер: 01530-06814 Количество на модель: 1

01530-06814

1

Номер детали на чертеже:

Стопорная шайба

Заводской номер: 01658-16823 Количество на модель: 1

01658-16823

1

Номер детали на чертеже:

Кольцо

Заводской номер: 154-01-12240 Количество на модель: 1

154-01-12240

1

Номер детали на чертеже:

Шариковый подшипник

Заводской номер: 06040-06314 Количество на модель: 1

06040-06314

1

Номер детали на чертеже:

Шестерня

Заводской номер: 154-01-12230 Количество на модель: 1

154-01-12230

1

Номер детали на чертеже:

Запор

Заводской номер: 04000-02050 Количество на модель: 2

04000-02050

2

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-02105 Количество на модель: 1

07000-02105

1
