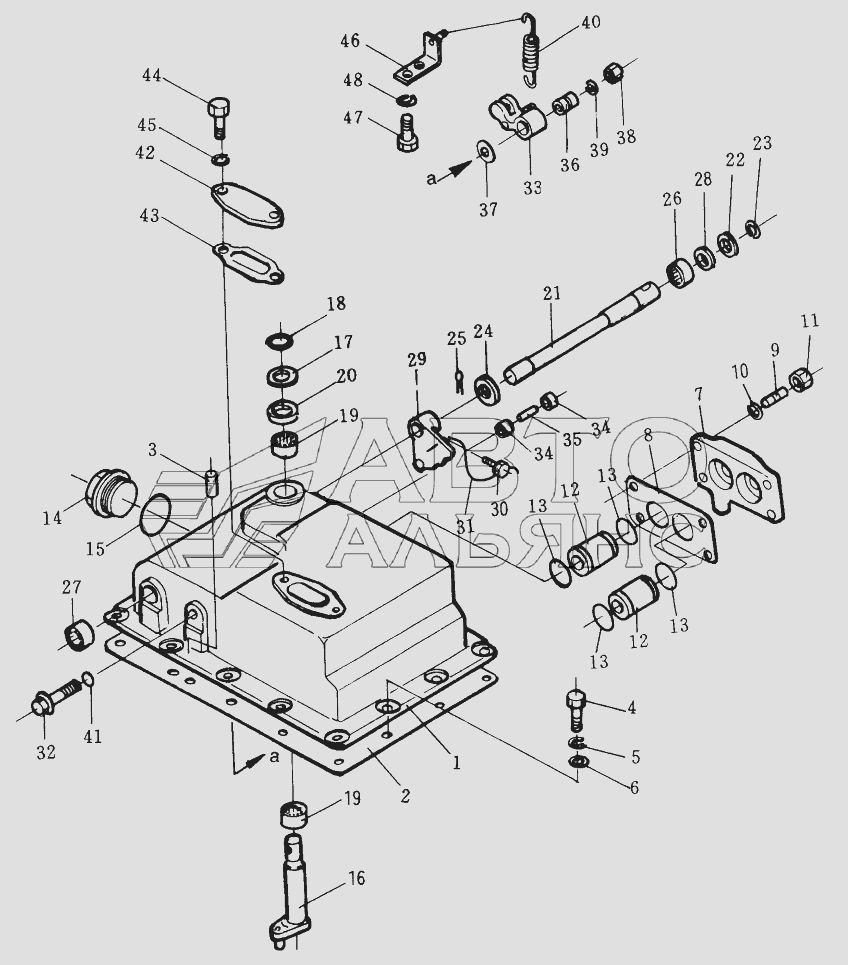

COVER AND VALVE CONTROL LEVER Shantui SD32. Каталог 2005г.

TRANSMISSION CONTROL VALVE Shantui SD32 LUBRICATING VALVE Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Transmission assy

Заводской номер: 175-15-00216 Количество на модель: 1
175-15-00216
1

Номер детали на чертеже:

control valve assy

Заводской номер: 155-15-00370 Количество на модель: 1
155-15-00370
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 175-15-45510 Количество на модель: 1
175-15-45510
1
2

Номер детали на чертеже:

2

Уплотнительная прокладка

Заводской номер: 175-15-45520 Количество на модель: 1
175-15-45520
1
3

Номер детали на чертеже:

3

Фиксирующий штифт

Заводской номер: 04020-00820 Количество на модель: 2
04020-00820
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51025 Количество на модель: 14
01010-51025
14
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01602-21030 Количество на модель: 14
01602-21030
14
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01640-21016 Количество на модель: 14
01640-21016
14
7

Номер детали на чертеже:

7

Крышка

Заводской номер: 175-15-45530 Количество на модель: 1
175-15-45530
1
8

Номер детали на чертеже:

8

Уплотнительная прокладка

Заводской номер: 175-15-45540 Количество на модель: 1
175-15-45540
1
9

Номер детали на чертеже:

9

Двойной болт

Заводской номер: 01124-51025 Количество на модель: 4
01124-51025
4
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 01580-11008 Количество на модель: 4
01580-11008
4
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 175-15-45550 Количество на модель: 2
175-15-45550
2
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 07000-63028 Количество на модель: 4
07000-63028
4
14

Номер детали на чертеже:

14

Заглушка

Заводской номер: 07040-15223 Количество на модель: 1
07040-15223
1
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 07002-05234 Количество на модель: 1
07002-05234
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 175-15-45560 Количество на модель: 1
175-15-45560
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 175-15-45570 Количество на модель: 1
175-15-45570
1
18

Номер детали на чертеже:

18

Ring snap

Заводской номер: 04064-01812 Количество на модель: 1
04064-01812
1
19

Номер детали на чертеже:

19

Игольчатый подшипник

Заводской номер: 06120-02016 Количество на модель: 2
06120-02016
2
20

Номер детали на чертеже:

20

Сальник

Заводской номер: 144-15-29110 Количество на модель: 1
144-15-29110
1
21

Номер детали на чертеже:

21

Вал

Заводской номер: 175-15-45610 Количество на модель: 1
175-15-45610
1
24

Номер детали на чертеже:

24

Стопор

Заводской номер: 175-15-45620 Количество на модель: 1
175-15-45620
1
25

Номер детали на чертеже:

25

Открытое кольцо

Заводской номер: 04050-03040 Количество на модель: 1
04050-03040
1
27

Номер детали на чертеже:

27

Подшипник

Заводской номер: 06121-02016 Количество на модель: 1
06121-02016
1
29

Номер детали на чертеже:

29

Рычаг

Заводской номер: 175-15-45630 Количество на модель: 1
175-15-45630
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 125-15-11530 Количество на модель: 1
125-15-11530
1
31

Номер детали на чертеже:

31

Железная проволока 19#

Заводской номер: 04059-01010 Количество на модель: 1
04059-01010
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: 175-15-45650 Количество на модель: 1
175-15-45650
1
33

Номер детали на чертеже:

33

Рычаг

Заводской номер: 175-15-45690 Количество на модель: 1
175-15-45690
1
34

Номер детали на чертеже:

34

Ролик

Заводской номер: 144-15-29120 Количество на модель: 2
144-15-29120
2
35

Номер детали на чертеже:

35

Палец

Заводской номер: 144-15-25690 Количество на модель: 1
144-15-25690
1
36

Номер детали на чертеже:

36

Втулка

Заводской номер: 175-15-45670 Количество на модель: 1
175-15-45670
1
37

Номер детали на чертеже:

37

Шайба

Заводской номер: 175-15-45660 Количество на модель: 2
175-15-45660
2
40

Номер детали на чертеже:

40

Рессора

Заводской номер: 175-15-45710 Количество на модель: 1
175-15-45710
1
41

Номер детали на чертеже:

41

Кольцо

Заводской номер: 07002-01223 Количество на модель: 1
07002-01223
1
42

Номер детали на чертеже:

42

Прокладочная пластина

Заводской номер: 175-15-45750 Количество на модель: 1
175-15-45750
1
43

Номер детали на чертеже:

43

Уплотнительная прокладка

Заводской номер: 175-15-45760 Количество на модель: 1
175-15-45760
1
44

Номер детали на чертеже:

44

Болт

Заводской номер: 01010-51020 Количество на модель: 2
01010-51020
2
46

Номер детали на чертеже:

46

Держатель

Заводской номер: 175-15-45780 Количество на модель: 1
175-15-45780
1
