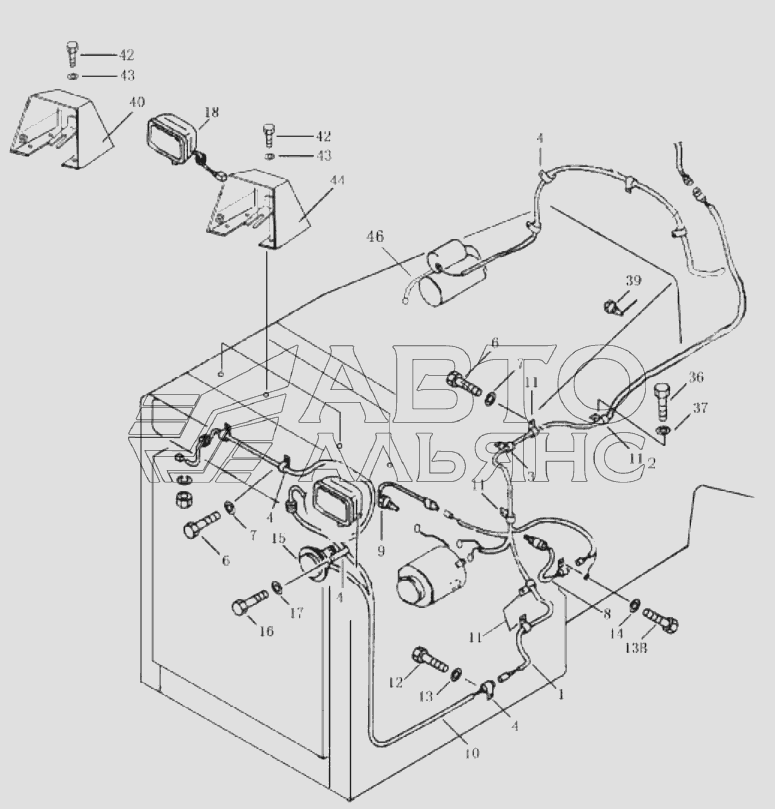

ELECTRICAL SYSTEM Shantui SD32. Каталог 2005г.

FUEL PIPING Shantui SD32 ELECTRICAL SYSTEM Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

wiring harness

Заводской номер: 171-07-03000 Количество на модель: 1
171-07-03000
1
2

Номер детали на чертеже:

2

tie in

Заводской номер: 23Y-07E-03000 Количество на модель: 1
23Y-07E-03000
1
3

Номер детали на чертеже:

3

Провододержатель

Заводской номер: 08035-02514 Количество на модель: 1
08035-02514
1
4

Номер детали на чертеже:

4

Провододержатель

Заводской номер: 08035-01512 Количество на модель: 5
08035-01512
5
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51220 Количество на модель: 4
01010-51220
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
8

Номер детали на чертеже:

8

Индикатор давления

Заводской номер: D2300-00000 Количество на модель: 1
D2300-00000
1
9

Номер детали на чертеже:

9

Индикатор температуры масла

Заводской номер: D2320-00000 Количество на модель: 1
D2320-00000
1
10

Номер детали на чертеже:

10

wiring harness

Заводской номер: 171-07-04000 Количество на модель: 1
171-07-04000
1
11

Номер детали на чертеже:

11

Провододержатель

Заводской номер: 08035-02510 Количество на модель: 5
08035-02510
5
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
15

Номер детали на чертеже:

15

Клаксон

Заводской номер: D2711-10500 Количество на модель: 1
D2711-10500
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-50820 Количество на модель: 2
01010-50820
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
18

Номер детали на чертеже:

18

Большая лампа

Заводской номер: D2401-07000 Количество на модель: 2
D2401-07000
2
36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-51050 Количество на модель: 1
01010-51050
1
39

Номер детали на чертеже:

39

Индикатор воздушного фильтра

Заводской номер: D2160-00800 Количество на модель: 1
D2160-00800
1
40

Номер детали на чертеже:

40

Cover

Заводской номер: 23Y-07B-13000 Количество на модель: 1
23Y-07B-13000
1
44

Номер детали на чертеже:

44

Cover

Заводской номер: 23Y-07B-12000 Количество на модель: 1
23Y-07B-12000
1
45

Номер детали на чертеже:

45

Пластина защитная

Заводской номер: 16Y-07C-10000 Количество на модель: 2
16Y-07C-10000
2
46

Номер детали на чертеже:

46

Wire, earth

Заводской номер: 23Y-07B-08000 Количество на модель: 1
23Y-07B-08000
1
