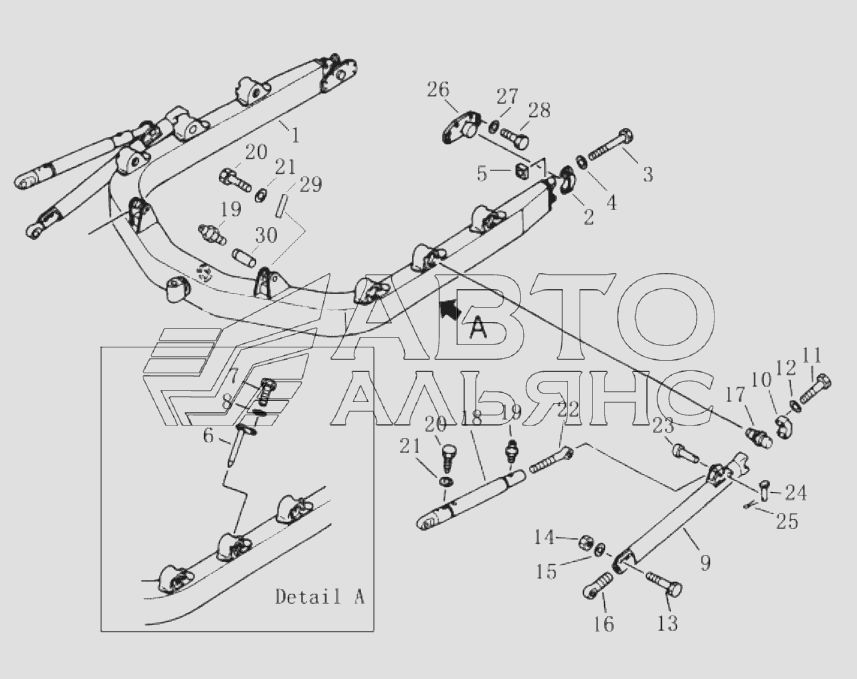

C-FRAME Shantui SD32. Каталог 2005г.

ANGLE BLADE Shantui SD32 ROLL OVER PROTECTIVE STRUCTURE BRACKET Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

C-frame assy

Заводской номер: 24Y-81-05000 Количество на модель: 1
24Y-81-05000
1
2

Номер детали на чертеже:

2

cover

Заводской номер: 175-71-11482 Количество на модель: 2
175-71-11482
2
3

Номер детали на чертеже:

3

bolt

Заводской номер: 175-71-11491 Количество на модель: 8
175-71-11491
8
4

Номер детали на чертеже:

4

washer

Заводской номер: 01643-22245 Количество на модель: 8
01643-22245
8
5

Номер детали на чертеже:

5

nut

Заводской номер: 01580-12218 Количество на модель: 8
01580-12218
8
6

Номер детали на чертеже:

6

Задвижка

Заводской номер: 154-70-19181 Количество на модель: 2
154-70-19181
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51420 Количество на модель: 2
01010-51420
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 205-06-62270 Количество на модель: 2
205-06-62270
2
9

Номер детали на чертеже:

9

support

Заводской номер: 24Y-81-03000 Количество на модель: 2
24Y-81-03000
2
10

Номер детали на чертеже:

10

Заглушка вала

Заводской номер: 175-70-12160 Количество на модель: 2
175-70-12160
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-52095 Количество на модель: 8
01010-52095
8
12

Номер детали на чертеже:

12

washer

Заводской номер: 01643-52060 Количество на модель: 8
01643-52060
8
13

Номер детали на чертеже:

13

bolt

Заводской номер: 01010-51820 Количество на модель: 4
01010-51820
4
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 01580-11815 Количество на модель: 4
01580-11815
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 01643-51845 Количество на модель: 4
01643-51845
4
16

Номер детали на чертеже:

16

Винтовой болт

Заводской номер: 175-70-12130 Количество на модель: 2
175-70-12130
2
17

Номер детали на чертеже:

17

joint

Заводской номер: 24Y-81-00005 Количество на модель: 2
24Y-81-00005
2
18

Номер детали на чертеже:

18

brace

Заводской номер: 24Y-81-04000 Количество на модель: 2
24Y-81-04000
2
19

Номер детали на чертеже:

19

Масленка

Заводской номер: 07020-01021 Количество на модель: 4
07020-01021
4
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51435 Количество на модель: 4
01010-51435
4
21

Номер детали на чертеже:

21

washer

Заводской номер: 01643-21445 Количество на модель: 4
01643-21445
4
22

Номер детали на чертеже:

22

screw

Заводской номер: 24Y-81-00004 Количество на модель: 2
24Y-81-00004
2
23

Номер детали на чертеже:

23

Задвижка

Заводской номер: 150-70-13411 Количество на модель: 2
150-70-13411
2
24

Номер детали на чертеже:

24

Задвижка

Заводской номер: 170-70-12240 Количество на модель: 2
170-70-12240
2
25

Номер детали на чертеже:

25

pin

Заводской номер: 04050-04026 Количество на модель: 2
04050-04026
2
26

Номер детали на чертеже:

26

turnnion

Заводской номер: 175-70-23133 Количество на модель: 2
175-70-23133
2
27

Номер детали на чертеже:

27

bolt

Заводской номер: 01010-52450 Количество на модель: 16
01010-52450
16
28

Номер детали на чертеже:

28

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 16
01643-32460
16
29

Номер детали на чертеже:

29

Штифт

Заводской номер: 195-71-11520 Количество на модель: 2
195-71-11520
2
30

Номер детали на чертеже:

30

shaft

Заводской номер: 175-71-11351 Количество на модель: 2
175-71-11351
2
