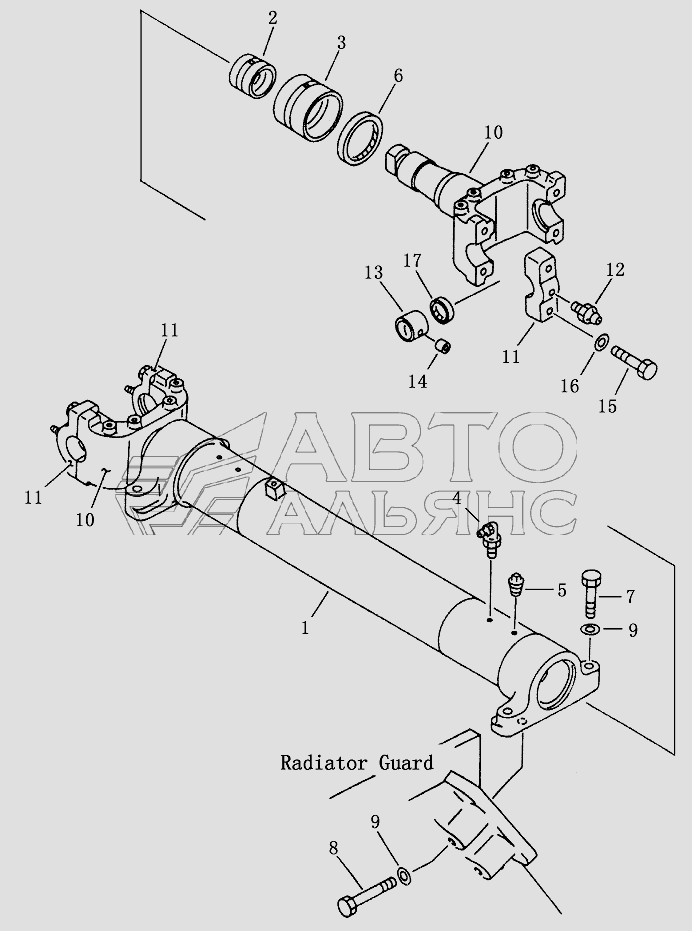

CYLINDER STAY Shantui SD23. Каталог 2003г.

HYDRAULIC TANK Shantui SD23 WORK EQUIPMENT PUMP Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

cylinder stay assy

Заводской номер: 17Y-85A-00000 Количество на модель: 1
17Y-85A-00000
1
1

Номер детали на чертеже:

1

cylinder stay

Заводской номер: 17Y-85A-01000 Количество на модель: 1
17Y-85A-01000
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 154-61-13130 Количество на модель: 2
154-61-13130
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 154-61-13141 Количество на модель: 2
154-61-13141
2
4

Номер детали на чертеже:

4

M10Х1 fitting grease

Заводской номер: 07021-01091 Количество на модель: 2
07021-01091
2
5

Номер детали на чертеже:

5

Заглушка

Заводской номер: 07042-00108 Количество на модель: 2
07042-00108
2
6

Номер детали на чертеже:

6

seal dust

Заводской номер: 154-61-13156 Количество на модель: 2
154-61-13156
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-52295 Количество на модель: 4
01010-52295
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01011-52245 Количество на модель: 4
01011-52245
4
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-32260 Количество на модель: 8
01643-32260
8
10

Номер детали на чертеже:

10

Вилка

Заводской номер: 154-61-13214 Количество на модель: 2
154-61-13214
2
11

Номер детали на чертеже:

11

Колодка

Заводской номер: 154-61-13233 Количество на модель: 4
154-61-13233
4
12

Номер детали на чертеже:

12

fitting grease

Заводской номер: 07020-01090 Количество на модель: 2
07020-01090
2
13

Номер детали на чертеже:

13

Втулка

Заводской номер: 154-61-13246 Количество на модель: 4
154-61-13246
4
14

Номер детали на чертеже:

14

Штифт

Заводской номер: 170-70-15190 Количество на модель: 4
170-70-15190
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51885 Количество на модель: 8
01010-51885
8
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31845 Количество на модель: 8
01643-31845
8
17

Номер детали на чертеже:

17

Пылеулавливающее кольцо

Заводской номер: 07145-00075 Количество на модель: 4
07145-00075
4
