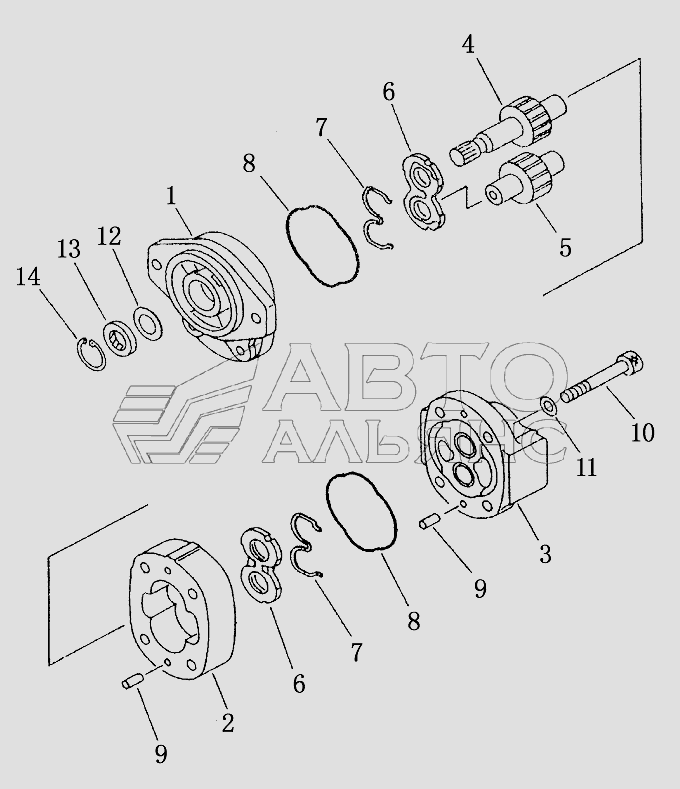

TRANSMISSION PUMP Shantui SD23. Каталог 2003г.

STEERING PIPING Shantui SD23 STEERING PUMP Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Насос коробки передач

Заводской номер: 705-21-32051 Количество на модель: 1
705-21-32051
1
1

Номер детали на чертеже:

1

Передняя крышка

Заводской номер: 705-17-02011 Количество на модель: 1
705-17-02011
1
2

Номер детали на чертеже:

2

Корпус насоса

Заводской номер: 705-17-32012 Количество на модель: 1
705-17-32012
1
3

Номер детали на чертеже:

3

Задняя крышка

Заводской номер: 705-17-02141 Количество на модель: 1
705-17-02141
1
4

Номер детали на чертеже:

4

Шестерня

Заводской номер: 705-17-32412 Количество на модель: 1
705-17-32412
1
5

Номер детали на чертеже:

5

Шестерня

Заводской номер: 705-17-32512 Количество на модель: 1
705-17-32512
1
6

Номер детали на чертеже:

6

Plate side

Заводской номер: 705-17-02612 Количество на модель: 2
705-17-02612
2
7

Номер детали на чертеже:

7

Герметик

Заводской номер: 705-18-02670 Количество на модель: 2
705-18-02670
2
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 705-17-02360 Количество на модель: 2
705-17-02360
2
9

Номер детали на чертеже:

9

Фиксирующий штифт

Заводской номер: 04020-01024 Количество на модель: 4
04020-01024
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: 705-17-02760 Количество на модель: 4
705-17-02760
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-51232 Количество на модель: 4
01643-51232
4
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 705-17-02870 Количество на модель: 1
705-17-02870
1
13

Номер детали на чертеже:

13

Сальник

Заводской номер: 705-17-02830 Количество на модель: 1
705-17-02830
1
14

Номер детали на чертеже:

14

Открытое кольцо

Заводской номер: 04065-04018 Количество на модель: 1
04065-04018
1
