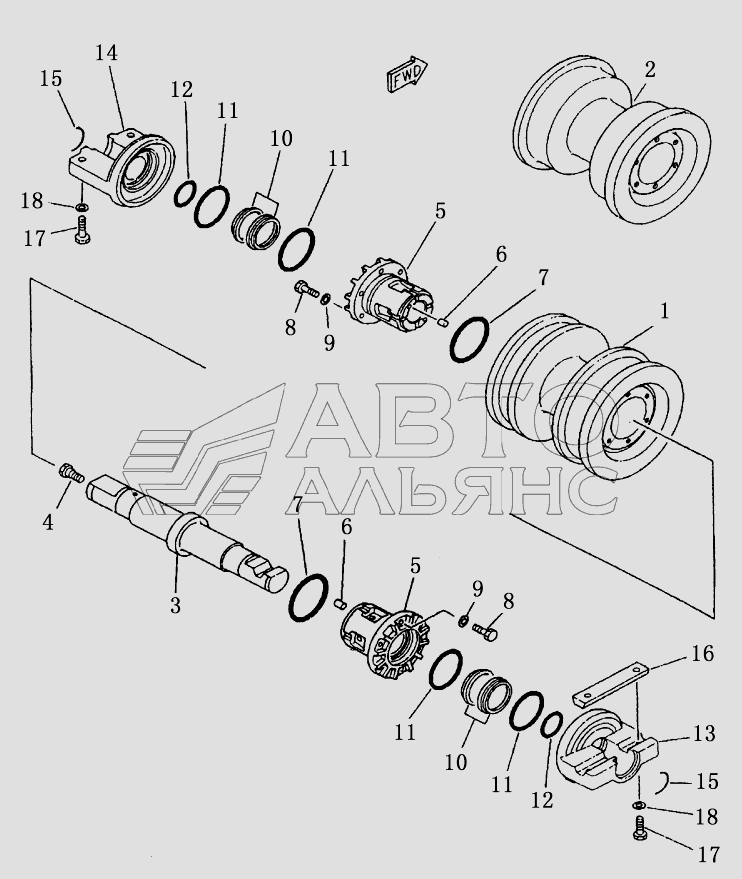

TRACK ROLLER Shantui SD23. Каталог 2003г.

IDLER Shantui SD23 TRACK ROLLER GUARD Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Track roller assy, double flange

Заводской номер: 155-30-00118 Количество на модель: 4
155-30-00118
4
1

Номер детали на чертеже:

1

Двусторонний опорный каток

Заводской номер: 150-30-25125 Количество на модель: 4
150-30-25125
4
2

Номер детали на чертеже:

2

Track roller assy, single flange

Заводской номер: 155-30-00128 Количество на модель: 10
155-30-00128
10
2

Номер детали на чертеже:

2

Односторонний опорный каток

Заводской номер: 150-30-25115 Количество на модель: 10
150-30-25115
10
3

Номер детали на чертеже:

3

Вал опорного катка

Заводской номер: 154-30-26131 Количество на модель: 14
154-30-26131
14
4

Номер детали на чертеже:

4

plug

Заводской номер: 17S-40H-00003 Количество на модель: 16
17S-40H-00003
16
4

Номер детали на чертеже:

4

Plug

Заводской номер: 07052-31624 Количество на модель: 14
07052-31624
14
5

Номер детали на чертеже:

5

Bushing аssу

Заводской номер: 155-30-16202 Количество на модель: 28
155-30-16202
28
6

Номер детали на чертеже:

6

Фиксирующий штифт

Заводской номер: 170-30-91130 Количество на модель: 56
170-30-91130
56
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 07000-02110 Количество на модель: 28
07000-02110
28
8

Номер детали на чертеже:

8

bolt

Заводской номер: 175-30-36340 Количество на модель: 168
175-30-36340
168
9

Номер детали на чертеже:

9

washer

Заводской номер: 01643-81232 Количество на модель: 168
01643-81232
168
10

Номер детали на чертеже:

10

Герметичное кольцо

Заводской номер: 154-30-12271 Количество на модель: 56
154-30-12271
56
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 150-30-12220 Количество на модель: 56
150-30-12220
56
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 07000-02060 Количество на модель: 28
07000-02060
28
13

Номер детали на чертеже:

13

Collar, inner

Заводской номер: 154-30-26183 Количество на модель: 14
154-30-26183
14
14

Номер детали на чертеже:

14

Collar, outer

Заводской номер: 154-30-26193 Количество на модель: 14
154-30-26193
14
15

Номер детали на чертеже:

15

Упорный штифт

Заводской номер: 154-30-26140 Количество на модель: 28
154-30-26140
28
16

Номер детали на чертеже:

16

Стопор

Заводской номер: 155-30-16210 Количество на модель: 14
155-30-16210
14
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-62275 Количество на модель: 56
01010-62275
56
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01643-32260 Количество на модель: 56
01643-32260
56
