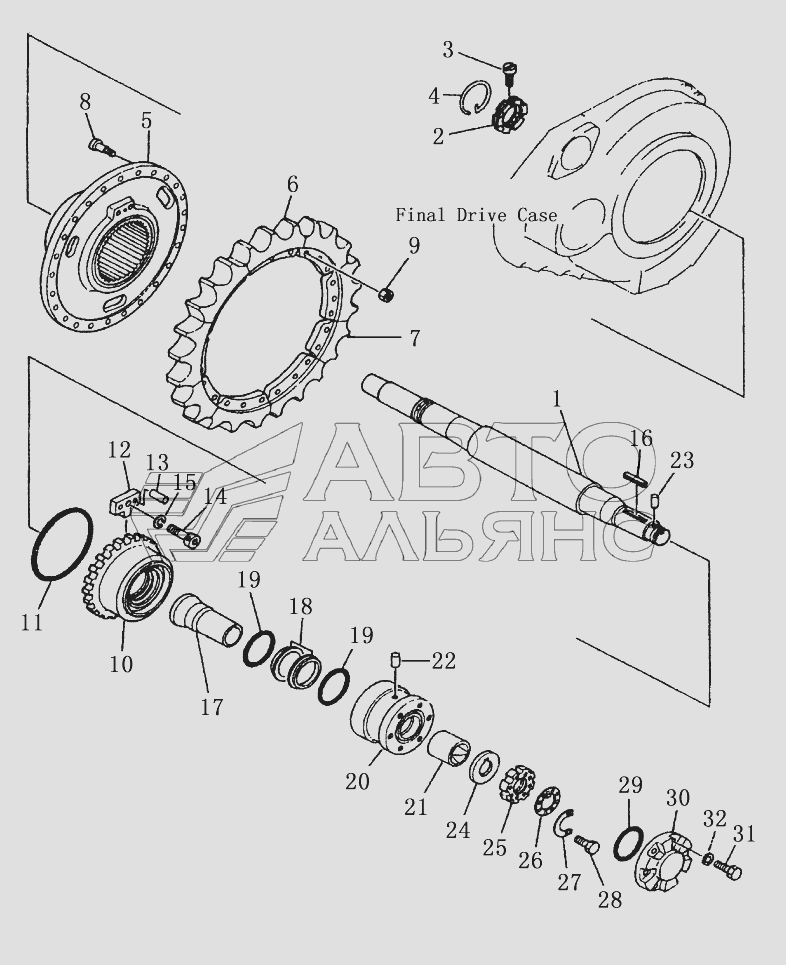

SPROCKET AND SHAFT Shantui SD23. Каталог 2003г.

FINAL DRIVE CASE AND GEAR Shantui SD23 TRACK FRAME Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал

Заводской номер: 154-27-12313 Количество на модель: 2
154-27-12313
2
1

Номер детали на чертеже:

1

shaft

Заводской номер: 154-27-15191 Количество на модель: 2
154-27-15191
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 170-27-12472 Количество на модель: 2
170-27-12472
2
3

Номер детали на чертеже:

3

Палец

Заводской номер: 09243-01230 Количество на модель: 2
09243-01230
2
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 170-27-12480 Количество на модель: 2
170-27-12480
2
5

Номер детали на чертеже:

5

Барабан цепной шестерни

Заводской номер: 154-27-12131 Количество на модель: 2
154-27-12131
2
6

Номер детали на чертеже:

6

Цепная шестерня (3-зубчатая)

Заводской номер: 154-27-12273 Количество на модель: 14
154-27-12273
14
7

Номер детали на чертеже:

7

Цепная шестерня (3-зубчатая)

Заводской номер: 154-27-12283 Количество на модель: 4
154-27-12283
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: 155-27-12181 Количество на модель: 50
155-27-12181
50
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 01803-02228 Количество на модель: 50
01803-02228
50
10

Номер детали на чертеже:

10

Гайка барабана цепной шестерни

Заводской номер: 170-27-12232 Количество на модель: 2
170-27-12232
2
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 07000-05315 Количество на модель: 2
07000-05315
2
12

Номер детали на чертеже:

12

Стопор

Заводской номер: 175-27-31480 Количество на модель: 2
175-27-31480
2
13

Номер детали на чертеже:

13

Фиксирующий штифт

Заводской номер: 170-27-12250 Количество на модель: 4
170-27-12250
4
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01252-41635 Количество на модель: 2
01252-41635
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01602-21648 Количество на модель: 2
01602-21648
2
16

Номер детали на чертеже:

16

Стопор

Заводской номер: 04000-01280 Количество на модель: 2
04000-01280
2
17

Номер детали на чертеже:

17

Промежуточная втулка

Заводской номер: 154-27-12352 Количество на модель: 2
154-27-12352
2
18

Номер детали на чертеже:

18

Герметичное кольцо

Заводской номер: 198-30-16612 Количество на модель: 4
198-30-16612
4
19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 170-27-12340 Количество на модель: 4
170-27-12340
4
20

Номер детали на чертеже:

20

support assy

Заводской номер: 154-27-12240 Количество на модель: 2
154-27-12240
2
21

Номер детали на чертеже:

21

Распорная втулка

Заводской номер: 154-27-12341 Количество на модель: 1
154-27-12341
1
22

Номер детали на чертеже:

22

Фиксирующий штифт

Заводской номер: 04020-01638 Количество на модель: 2
04020-01638
2
23

Номер детали на чертеже:

23

Pin dowel

Заводской номер: 175-27-32510 Количество на модель: 2
175-27-32510
2
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 154-27-12424 Количество на модель: 2
154-27-12424
2
25

Номер детали на чертеже:

25

Гайка

Заводской номер: 154-27-12412 Количество на модель: 2
154-27-12412
2
26

Номер детали на чертеже:

26

Прокладочная пластина

Заводской номер: 154-27-15240 Количество на модель: 2
154-27-15240
2
27

Номер детали на чертеже:

27

Замковая пластина

Заводской номер: 154-27-15250 Количество на модель: 2
154-27-15250
2
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 02892-03148 Количество на модель: 2
02892-03148
2
30

Номер детали на чертеже:

30

Крышка

Заводской номер: 154-27-12362 Количество на модель: 2
154-27-12362
2
31

Номер детали на чертеже:

31

Болт

Заводской номер: 01010-51640 Количество на модель: 12
01010-51640
12
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 01643-31645 Количество на модель: 12
01643-31645
12
