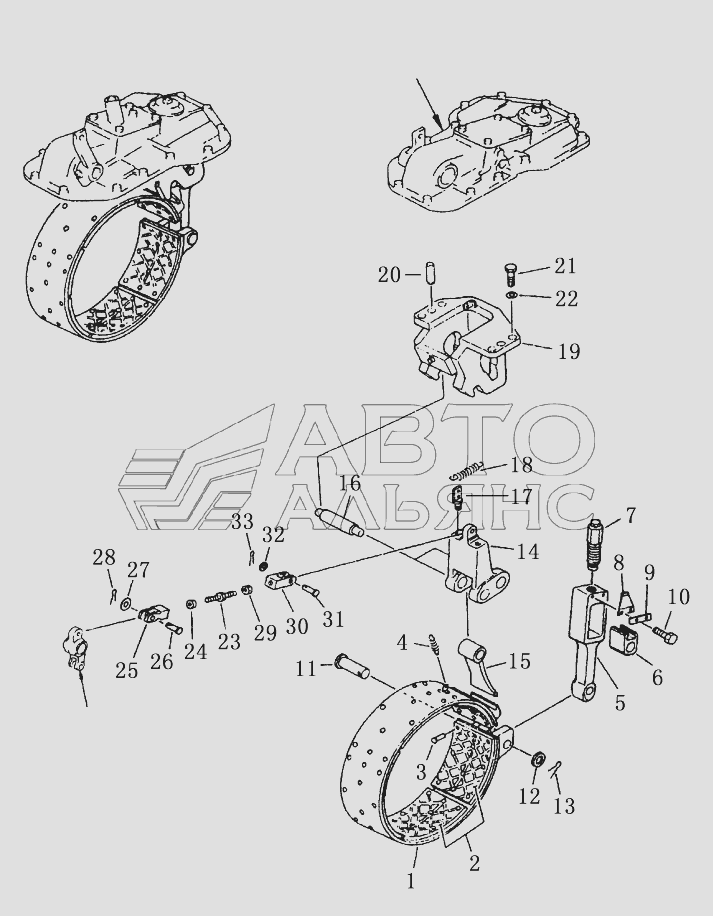

BRAKE BAND AND LINKAGE Shantui SD23. Каталог 2003г.

STEERING CLUTCH Shantui SD23 STEERING CASE COVER Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Steering and brake assy

Заводской номер: 154-33-30000 Количество на модель:
154-33-30000
1

Номер детали на чертеже:

1

Тормозная лента

Заводской номер: 154-33-11111 Количество на модель: 1
154-33-11111
1
2

Номер детали на чертеже:

2

Тормозной флиппер

Заводской номер: 154-33-13110 Количество на модель: 6
154-33-13110
6
3

Номер детали на чертеже:

3

Заклепка

Заводской номер: 04412-00512 Количество на модель: 60
04412-00512
60
4

Номер детали на чертеже:

4

Рессора

Заводской номер: 100-33-13120 Количество на модель: 2
100-33-13120
2
5

Номер детали на чертеже:

5

Шток

Заводской номер: 154-33-11530 Количество на модель: 2
154-33-11530
2
6

Номер детали на чертеже:

6

Блок

Заводской номер: 154-33-11540 Количество на модель: 2
154-33-11540
2
7

Номер детали на чертеже:

7

Регулировочный болт

Заводской номер: 154-33-11550 Количество на модель: 2
154-33-11550
2
8

Номер детали на чертеже:

8

Рессора

Заводской номер: 154-33-11610 Количество на модель: 2
154-33-11610
2
9

Номер детали на чертеже:

9

Замковая пластина

Заводской номер: 154-33-11620 Количество на модель: 2
154-33-11620
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51016 Количество на модель: 4
01010-51016
4
11

Номер детали на чертеже:

11

Палец

Заводской номер: 154-33-11510 Количество на модель: 2
154-33-11510
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 154-33-11520 Количество на модель: 2
154-33-11520
2
13

Номер детали на чертеже:

13

Разводной шплинт

Заводской номер: 04050-04040 Количество на модель: 2
04050-04040
2
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: 154-33-11570 Количество на модель: 2
154-33-11570
2
15

Номер детали на чертеже:

15

Наконечник

Заводской номер: 154-33-11560 Количество на модель: 2
154-33-11560
2
16

Номер детали на чертеже:

16

Вал

Заводской номер: 175-33-24260 Количество на модель: 4
175-33-24260
4
17

Номер детали на чертеже:

17

Гнездо

Заводской номер: 154-33-11650 Количество на модель: 2
154-33-11650
2
18

Номер детали на чертеже:

18

Рессора

Заводской номер: 150-33-12171 Количество на модель: 2
150-33-12171
2
19

Номер детали на чертеже:

19

Bracket L.H

Заводской номер: 154-33-11642 Количество на модель: 1
154-33-11642
1
19

Номер детали на чертеже:

19

Скоба

Заводской номер: 154-33-11632 Количество на модель: 1
154-33-11632
1
20

Номер детали на чертеже:

20

Фиксирующий штифт

Заводской номер: 154-33-11720 Количество на модель: 4
154-33-11720
4
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51850 Количество на модель: 8
01010-51850
8
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01643-31845 Количество на модель: 8
01643-31845
8
23

Номер детали на чертеже:

23

Bolt adjusting

Заводской номер: 155-33-11130 Количество на модель: 2
155-33-11130
2
24

Номер детали на чертеже:

24

Гайка

Заводской номер: 01583-11610 Количество на модель: 2
01583-11610
2
25

Номер детали на чертеже:

25

Вилка

Заводской номер: 154-33-22150 Количество на модель: 2
154-33-22150
2
26

Номер детали на чертеже:

26

Палец

Заводской номер: 04205-11645 Количество на модель: 2
04205-11645
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01641-21626 Количество на модель: 2
01641-21626
2
28

Номер детали на чертеже:

28

Разводной шплинт

Заводской номер: 04050-14025 Количество на модель: 2
04050-14025
2
29

Номер детали на чертеже:

29

Гайка

Заводской номер: 01508-21610 Количество на модель: 2
01508-21610
2
30

Номер детали на чертеже:

30

Вилка

Заводской номер: 154-33-22360 Количество на модель: 2
154-33-22360
2
