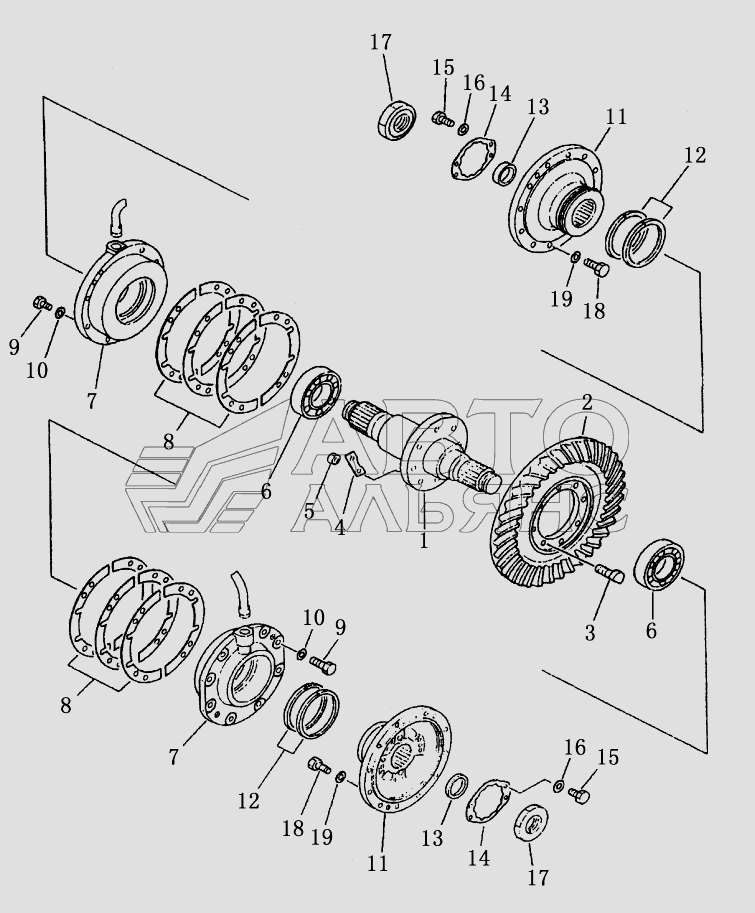

BEVEL GEAR AND SHAFT Shantui SD23. Каталог 2003г.

STEERING CASE AND MAIN FRAME Shantui SD23 STEERING CLUTCH Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рулевое сцепление

Заводской номер: 154-22-10001 Количество на модель:
154-22-10001
1

Номер детали на чертеже:

1

Вал

Заводской номер: 154-21-12114 Количество на модель: 1
154-21-12114
1
2

Номер детали на чертеже:

2

gear bevel

Заводской номер: 154-21-41151 Количество на модель: 1
154-21-41151
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 150-21-12130 Количество на модель: 8
150-21-12130
8
4

Номер детали на чертеже:

4

Замковая шайба

Заводской номер: 150-21-32140 Количество на модель: 4
150-21-32140
4
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 01582-11815 Количество на модель: 8
01582-11815
8
6

Номер детали на чертеже:

6

Конический шариковый подшипник

Заводской номер: 154-21-22161 Количество на модель: 2
154-21-22161
2
7

Номер детали на чертеже:

7

Гнездо подшипника

Заводской номер: 154-21-12161 Количество на модель: 2
154-21-12161
2
8

Номер детали на чертеже:

8

shim assy

Заводской номер: 154-21-00011 Количество на модель: 2
154-21-00011
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51445 Количество на модель: 16
01010-51445
16
10

Номер детали на чертеже:

10

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 16
01643-31445
16
11

Номер детали на чертеже:

11

Корпус

Заводской номер: 198-21-11490 Количество на модель: 2
198-21-11490
2
12

Номер детали на чертеже:

12

Герметичное кольцо

Заводской номер: 170-22-11130 Количество на модель: 4
170-22-11130
4
13

Номер детали на чертеже:

13

Уплотнительная прокладка

Заводской номер: 154-21-22211 Количество на модель: 2
154-21-22211
2
14

Номер детали на чертеже:

14

Замковая пластина

Заводской номер: 198-21-11480 Количество на модель: 2
198-21-11480
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 170-21-12141 Количество на модель: 2
170-21-12141
2
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51645 Количество на модель: 24
01010-51645
24
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01643-31645 Количество на модель: 24
01643-31645
24
