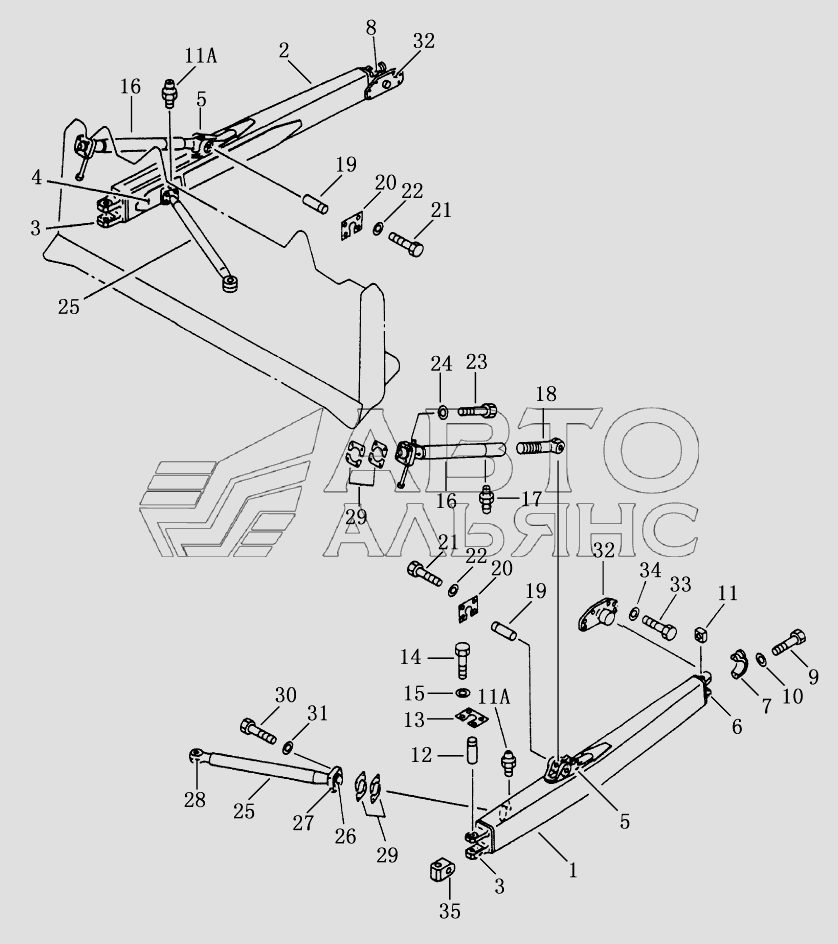

STRAIGHT TILT FRAME Shantui SD23. Каталог 2003г.

BLADE TILT CYLINDER PIPING Shantui SD23 ANGLE BLADE Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4

Номер детали на чертеже:

bell

Заводской номер: 154-71-22332 Количество на модель: 1
154-71-22332
1

Номер детали на чертеже:

Стрела отвала

Заводской номер: 154-71-31221 Количество на модель: 2
154-71-31221
2

Номер детали на чертеже:

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8

Номер детали на чертеже:

Болт

Заводской номер: 01010-52490 Количество на модель: 8
01010-52490
8

Номер детали на чертеже:

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8

Номер детали на чертеже:

Болт

Заводской номер: 01010-51435 Количество на модель: 8
01010-51435
8

Номер детали на чертеже:

plate lock

Заводской номер: 17-71-21330 Количество на модель: 2
17-71-21330
2

Номер детали на чертеже:

Штифт

Заводской номер: 154-71-21290 Количество на модель: 2
154-71-21290
2

Номер детали на чертеже:

screw

Заводской номер: 154-71-21531 Количество на модель: 1
154-71-21531
1

Номер детали на чертеже:

cap

Заводской номер: 154-71-22340 Количество на модель: 1
154-71-22340
1

Номер детали на чертеже:

joint

Заводской номер: 154-71-22362 Количество на модель: 1
154-71-22362
1

Номер детали на чертеже:

shim assy

Заводской номер: 150-71-00017 Количество на модель: 2
150-71-00017
2

Номер детали на чертеже:

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4

Номер детали на чертеже:

plate

Заводской номер: 154-71-31630 Количество на модель: 1
154-71-31630
1

Номер детали на чертеже:

frame L.H.

Заводской номер: 154-71-32210 Количество на модель: 1
154-71-32210
1

Номер детали на чертеже:

Штуцерный угольник

Заводской номер: 154-71-22261 Количество на модель: 2
154-71-22261
2

Номер детали на чертеже:

Шайба

Заводской номер: 01643-32260 Количество на модель: 12
01643-32260
12

Номер детали на чертеже:

Болт

Заводской номер: 01010-52250 Количество на модель: 12
01010-52250
12

Номер детали на чертеже:

Цапфа

Заводской номер: 154-70-13214 Количество на модель: 2
154-70-13214
2

Номер детали на чертеже:

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2
07020-01018
2

Номер детали на чертеже:

Подпорка

Заводской номер: 154-71-22371 Количество на модель: 1
154-71-22371
1

Номер детали на чертеже:

brace assy

Заводской номер: 154-81-00054 Количество на модель: 2
154-81-00054
2

Номер детали на чертеже:

brасkеt аssу L.Н.

Заводской номер: 150-70-00240 Количество на модель: 1
150-70-00240
1

Номер детали на чертеже:

bracket R.H.

Заводской номер: 154-71-31580 Количество на модель: 1
154-71-31580
1

Номер детали на чертеже:

bracket L.H.

Заводской номер: 175-71-31650 Количество на модель: 1
175-71-31650
1

Номер детали на чертеже:

bracket R.H.

Заводской номер: 154-71-31610 Количество на модель: 1
154-71-31610
1

Номер детали на чертеже:

bracket L.H.

Заводской номер: 154-71-31510 Количество на модель: 1
154-71-31510
1

Номер детали на чертеже:

bracket

Заводской номер: 154-71-22231 Количество на модель: 1
154-71-22231
1

Номер детали на чертеже:

frame R.H.

Заводской номер: 154-929-3130 Количество на модель: 1
154-929-3130
1

Номер детали на чертеже:

Правый штанговый толкатель

Заводской номер: 154-71-31164 Количество на модель: 1
154-71-31164
1

Номер детали на чертеже:

frame L.H.

Заводской номер: 154-929-3240 Количество на модель: 1
154-929-3240
1

Номер детали на чертеже:

brасkеt аssу

Заводской номер: 154-71-00130 Количество на модель: 1
154-71-00130
1

Номер детали на чертеже:

bracket

Заводской номер: 150-70-23153 Количество на модель: 1
150-70-23153
1

Номер детали на чертеже:

Колпачковая гайка

Заводской номер: 150-70-23244 Количество на модель: 1
150-70-23244
1

Номер детали на чертеже:

Замковая прокладка

Заводской номер: 175-71-21330 Количество на модель: 2
175-71-21330
2

Номер детали на чертеже:

Штифт

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2

Номер детали на чертеже:

Гайка

Заводской номер: 170-70-13141 Количество на модель: 2
170-70-13141
2

Номер детали на чертеже:

Шайба

Заводской номер: 01643-32780 Количество на модель: 2
01643-32780
2

Номер детали на чертеже:

Болт

Заводской номер: 154-71-31420 Количество на модель: 2
154-71-31420
2

Номер детали на чертеже:

seat R.H.

Заводской номер: 154-71-31470 Количество на модель: 1
154-71-31470
1

Номер детали на чертеже:

Левый штанговый толкатель

Заводской номер: 154-71-31151 Количество на модель: 1
154-71-31151
1
