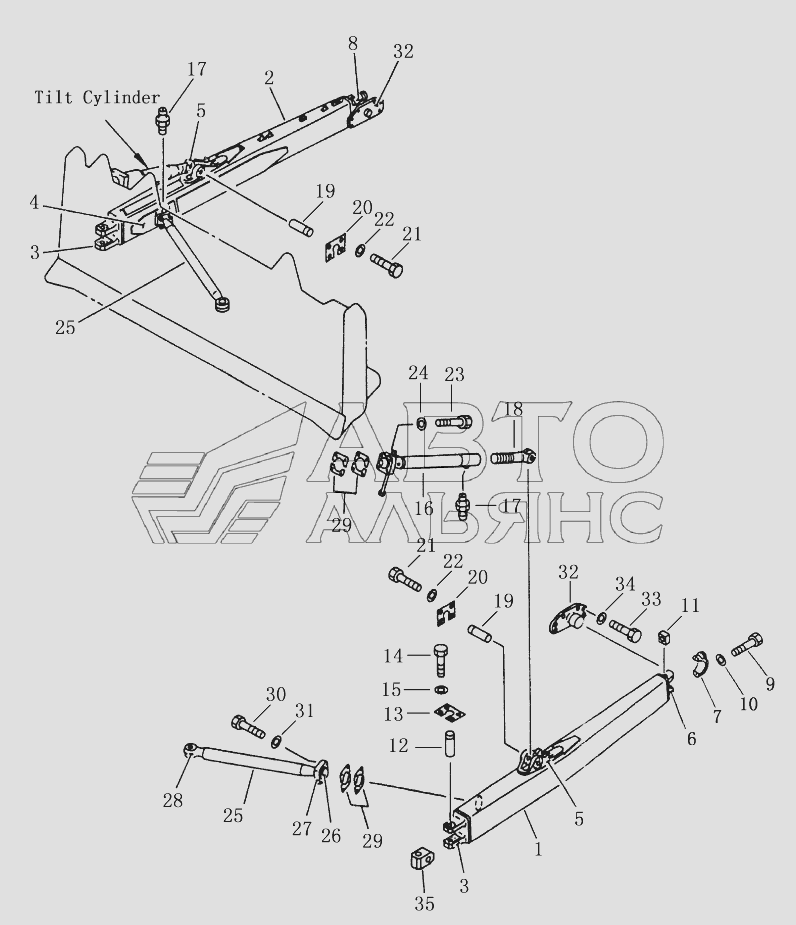

STRAIGHT TILT FRAME Shantui SD23. Каталог 2003г.

STRAIGHT TILT BLADE Shantui SD23 BLADE TILT CYLIDER Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Левый штанговый толкатель

Заводской номер: 154-71-31151 Количество на модель: 1
154-71-31151
1
1

Номер детали на чертеже:

1

frame L.H.

Заводской номер: 154-929-3240 Количество на модель:
154-929-3240
2

Номер детали на чертеже:

2

Правый штанговый толкатель

Заводской номер: 154-71-31164 Количество на модель: 1
154-71-31164
1
2

Номер детали на чертеже:

2

frame R.H.

Заводской номер: 154-929-3130 Количество на модель:
154-929-3130
3

Номер детали на чертеже:

3

bracket

Заводской номер: 154-71-22231 Количество на модель: 1
154-71-22231
1
4

Номер детали на чертеже:

4

bracket L.H.

Заводской номер: 154-71-31510 Количество на модель: 1
154-71-31510
1
4

Номер детали на чертеже:

4

bracket R.H.

Заводской номер: 154-71-31610 Количество на модель: 1
154-71-31610
1
5

Номер детали на чертеже:

5

brасkеt аssу

Заводской номер: 154-71-00130 Количество на модель: 1
154-71-00130
1
5

Номер детали на чертеже:

5

brасkеt аssу L.Н.

Заводской номер: 150-70-00240 Количество на модель: 1
150-70-00240
1
5

Номер детали на чертеже:

5

bracket R.H.

Заводской номер: 154-71-31580 Количество на модель: 1
154-71-31580
1
5

Номер детали на чертеже:

5

bracket L.H.

Заводской номер: 175-71-31650 Количество на модель: 1
175-71-31650
1
6

Номер детали на чертеже:

6

bracket

Заводской номер: 150-70-23153 Количество на модель: 1
150-70-23153
1
7

Номер детали на чертеже:

7

Колпачковая гайка

Заводской номер: 150-70-23244 Количество на модель: 1
150-70-23244
1
8

Номер детали на чертеже:

8

seat R.H.

Заводской номер: 154-71-31470 Количество на модель: 1
154-71-31470
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 154-71-31420 Количество на модель: 2
154-71-31420
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-32780 Количество на модель: 2
01643-32780
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 170-70-13141 Количество на модель: 4
170-70-13141
4
12

Номер детали на чертеже:

12

Штифт

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2
13

Номер детали на чертеже:

13

Замковая прокладка

Заводской номер: 175-71-21330 Количество на модель: 2
175-71-21330
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51435 Количество на модель: 8
01010-51435
8
15

Номер детали на чертеже:

15

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
16

Номер детали на чертеже:

16

Подпорка

Заводской номер: 154-71-22371 Количество на модель: 1
154-71-22371
1
17

Номер детали на чертеже:

17

Масленка

Заводской номер: 07020-01021 Количество на модель: 2
07020-01021
2
18

Номер детали на чертеже:

18

screw

Заводской номер: 154-71-21531 Количество на модель: 1
154-71-21531
1
19

Номер детали на чертеже:

19

Штифт

Заводской номер: 154-71-21290 Количество на модель: 2
154-71-21290
2
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-52490 Количество на модель: 8
01010-52490
8
24

Номер детали на чертеже:

24

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
25

Номер детали на чертеже:

25

Стрела отвала

Заводской номер: 154-71-31221 Количество на модель: 2
154-71-31221
2
26

Номер детали на чертеже:

26

bell

Заводской номер: 154-71-22332 Количество на модель: 1
154-71-22332
1
27

Номер детали на чертеже:

27

cap

Заводской номер: 154-71-22340 Количество на модель: 1
154-71-22340
1
28

Номер детали на чертеже:

28

joint

Заводской номер: 154-71-22362 Количество на модель: 1
154-71-22362
1
29

Номер детали на чертеже:

29

Прокладочная пластина

Заводской номер: 154-71-22390 Количество на модель: 2
154-71-22390
2
32

Номер детали на чертеже:

32

Цапфа

Заводской номер: 154-70-13214 Количество на модель: 2
154-70-13214
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-52250 Количество на модель: 12
01010-52250
12
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01643-32260 Количество на модель: 12
01643-32260
12
35

Номер детали на чертеже:

35

Штуцерный угольник

Заводской номер: 154-71-22261 Количество на модель: 2
154-71-22261
2
