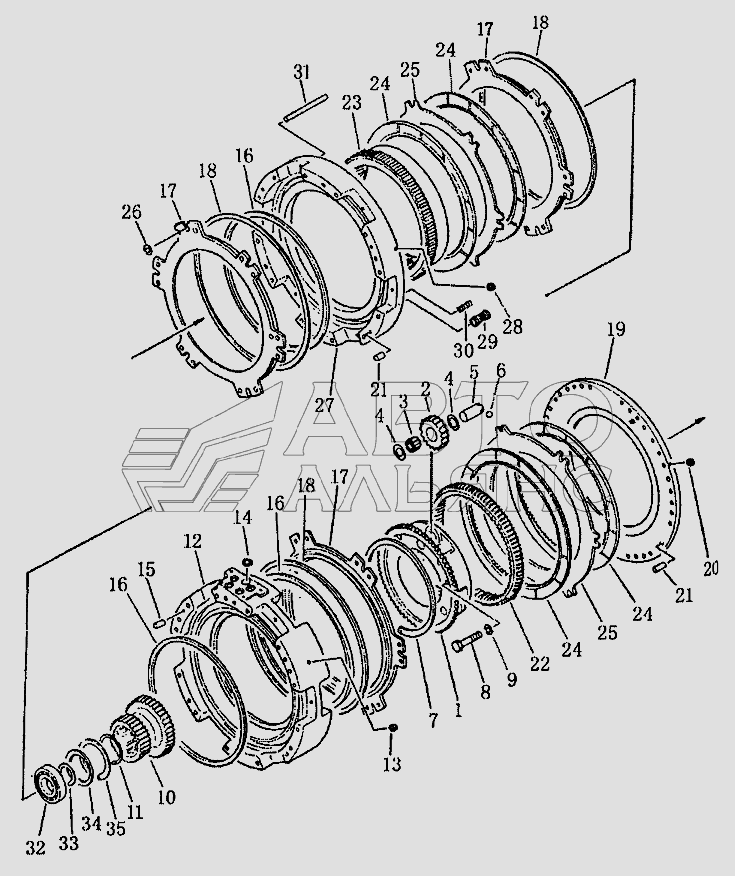

Шестерня и вал коробки передач (2/3) Shantui SD22. Каталог 2008г.

Шестерня и вал коробки передач (1/3) Shantui SD22 Шестерня и вал коробки передач (3/3) Shantui SD22

Вид отображения:

Детали справа

По ширине экрана

1

13

21

22

23

24

25

26

27

29

30

31

32

33

34

35

19

18

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

154-15-00232

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Каретка сателлитов

Заводской номер: 155-15-12363 Количество на модель: 1

155-15-12363

1

Номер детали на чертеже:

Заглушка

Заводской номер: 145-14-11320 Количество на модель: 2

145-14-11320

2

Номер детали на чертеже:

Фиксирующий штифт

Заводской номер: 175-15-31210 Количество на модель: 4

175-15-31210

4

Номер детали на чертеже:

Шестерня

Заводской номер: 155-15-12650 Количество на модель: 1

155-15-12650

1

Номер детали на чертеже:

Шестерня

Заводской номер: 155-15-12632 Количество на модель: 1

155-15-12632

1

Номер детали на чертеже:

Фрикционный диск

Заводской номер: 175-15-12713 Количество на модель: 4

175-15-12713

4

Номер детали на чертеже:

Прокладочная пластина

Заводской номер: 175-15-42721 Количество на модель: 2

175-15-42721

2

Номер детали на чертеже:

Рессора (в форме шайбы)

Заводской номер: 175-15-42880 Количество на модель: 30

175-15-42880

30

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: 154-15-31160 Количество на модель: 1

154-15-31160

1

Номер детали на чертеже:

Втулка

Заводской номер: 09231-01430 Количество на модель: 12

09231-01430

12

Номер детали на чертеже:

Рессора

Заводской номер: 154-15-22760 Количество на модель: 24

154-15-22760

24

Номер детали на чертеже:

Штифт

Заводской номер: 155-15-12770 Количество на модель: 6

155-15-12770

6

Номер детали на чертеже:

Подшипник

Заводской номер: 06042-00212 Количество на модель: 1

06042-00212

1

Номер детали на чертеже:

Открытое кольцо

Заводской номер: 04064-06020 Количество на модель: 1

04064-06020

1

Номер детали на чертеже:

Маслоотбойный щиток

Заводской номер: 175-15-42340 Количество на модель: 1

175-15-42340

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 130-09-15740 Количество на модель: 1

130-09-15740

1

Номер детали на чертеже:

Прокладочная пластина

Заводской номер: 154-15-21140 Количество на модель: 1

154-15-21140

1

Номер детали на чертеже:

Герметичное кольцо

Заводской номер: 154-15-22811 Количество на модель: 3

154-15-22811

3

Номер детали на чертеже:

Шестерня

Заводской номер: 154-15-32490 Количество на модель: 3

154-15-32490

3

Номер детали на чертеже:

Подшипник

Заводской номер: 09232-03832 Количество на модель: 3

09232-03832

3

Номер детали на чертеже:

Стопорная шайба

Заводской номер: 09233-03820 Количество на модель: 6

09233-03820

6

Номер детали на чертеже:

Вал

Заводской номер: 155-15-12551 Количество на модель: 3

155-15-12551

3

Номер детали на чертеже:

Стальной шарик

Заводской номер: 04260-00635 Количество на модель: 3

04260-00635

3

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 175-15-42670 Количество на модель: 1

175-15-42670

1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51470 Количество на модель: 6

01010-51470

6

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 6

01602-21442

6

Номер детали на чертеже:

Шестерня

Заводской номер: 154-15-32130 Количество на модель: 1

154-15-32130

1

Номер детали на чертеже:

Открытое кольцо

Заводской номер: 04064-08530 Количество на модель: 1

04064-08530

1

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: 155-15-11152 Количество на модель: 1

155-15-11152

1

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-63022 Количество на модель: 5

07000-63022

5

Номер детали на чертеже:

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 2

04020-01228

2

Номер детали на чертеже:

Герметичное кольцо

Заводской номер: 155-15-12820 Количество на модель: 3

155-15-12820

3

Номер детали на чертеже:

Поршень

Заводской номер: 155-15-12880 Количество на модель: 3

155-15-12880

3

Номер детали на чертеже:

Втулка

Заводской номер: 154-15-00232 Количество на модель: 1

154-15-00232

1
