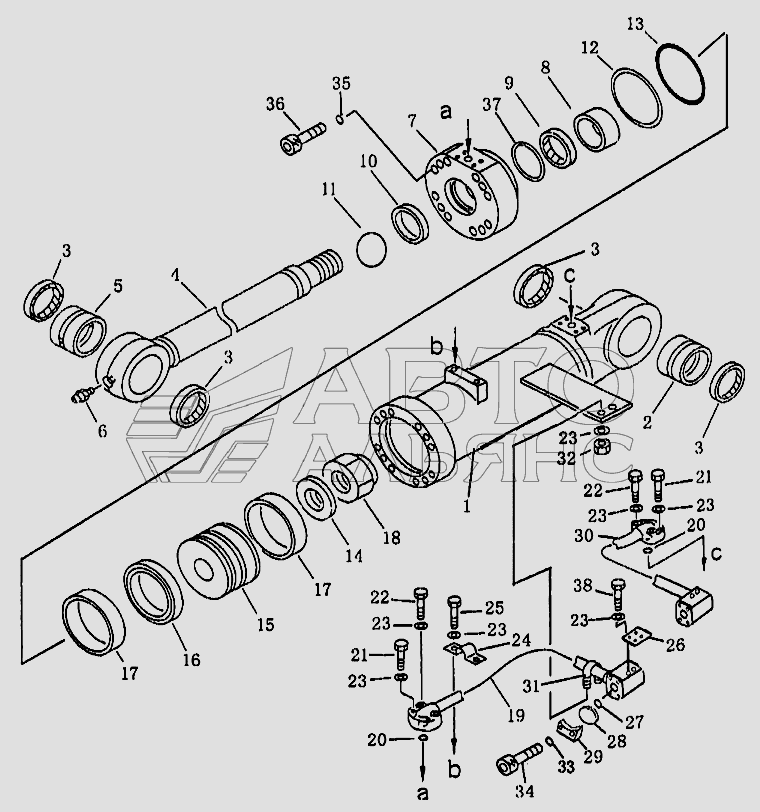

Гидроцилиндр рыхлителя Shantui SD22. Каталог 2008г.

Система трубопровода рыхлителя Shantui SD22 Угловой отвал Shantui SD22

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Герметик

Заводской номер: 23Y-64B-01100 Количество на модель: 1
23Y-64B-01100
1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51050 Количество на модель: 4
01010-51050
4

Номер детали на чертеже:

Болт

Заводской номер: 01010-51055 Количество на модель: 4
01010-51055
4

Номер детали на чертеже:

Шайба

Заводской номер: 01643-31032 Количество на модель: 16
01643-31032
16

Номер детали на чертеже:

Вкладыш

Заводской номер: 154-63-42870 Количество на модель: 1
154-63-42870
1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51040 Количество на модель: 2
01010-51040
2

Номер детали на чертеже:

Пластина

Заводской номер: 154-63-42770 Количество на модель: 1
154-63-42770
1

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2

Номер детали на чертеже:

Пылезащитная крышка

Заводской номер: 07378-10600 Количество на модель: 2
07378-10600
2

Номер детали на чертеже:

Фланец

Заводской номер: 07371-30638 Количество на модель: 4
07371-30638
4

Номер детали на чертеже:

Труба

Заводской номер: 154-63-42791 Количество на модель: 1
154-63-42791
1

Номер детали на чертеже:

Зажим трубы

Заводской номер: 07283-23450 Количество на модель: 1
07283-23450
1

Номер детали на чертеже:

Гайка

Заводской номер: 01599-01011 Количество на модель: 2
01599-01011
2

Номер детали на чертеже:

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8

Номер детали на чертеже:

Болт

Заводской номер: 01010-50830 Количество на модель: 8
01010-50830
8

Номер детали на чертеже:

Шайба

Заводской номер: 01643-31645 Количество на модель: 12
01643-31645
12

Номер детали на чертеже:

Винт

Заводской номер: 01252-61680 Количество на модель: 12
01252-61680
12

Номер детали на чертеже:

Кольцо KY

Заводской номер: 23Y-62B-01002 Количество на модель: 1
23Y-62B-01002
1

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1

Номер детали на чертеже:

Труба

Заводской номер: 154-63-42780 Количество на модель: 1
154-63-42780
1

Номер детали на чертеже:

Втулка

Заводской номер: 154-63-42320 Количество на модель: 1
154-63-42320
1

Номер детали на чертеже:

Пылеулавливающее кольцо

Заводской номер: 07145-00075 Количество на модель: 4
07145-00075
4

Номер детали на чертеже:

Поршневой шток

Заводской номер: 23Y-64B-01200 Количество на модель: 1
23Y-64B-01200
1

Номер детали на чертеже:

Втулка

Заводской номер: 154-63-42420 Количество на модель: 1
154-63-42420
1

Номер детали на чертеже:

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1

Номер детали на чертеже:

Направляющее кольцо

Заводской номер: 23Y-64B-01003 Количество на модель: 1
23Y-64B-01003
1

Номер детали на чертеже:

Поршень

Заводской номер: 23Y-64B-01001 Количество на модель: 1
23Y-64B-01001
1

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-12070 Количество на модель: 1
07000-12070
1

Номер детали на чертеже:

Защитное кольцо

Заводской номер: 07146-02146 Количество на модель: 1
07146-02146
1

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-12145 Количество на модель: 1
07000-12145
1

Номер детали на чертеже:

Шайба

Заводской номер: 144-63-42170 Количество на модель: 1
144-63-42170
1

Номер детали на чертеже:

Кольцо

Заводской номер: 23Y-64B-01300 Количество на модель: 1
23Y-64B-01300
1

Номер детали на чертеже:

Опорное кольцо

Заводской номер: 23Y-64B-01002 Количество на модель: 2
23Y-64B-01002
2

Номер детали на чертеже:

Гайка

Заводской номер: 144-63-42182 Количество на модель: 1
144-63-42182
1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
