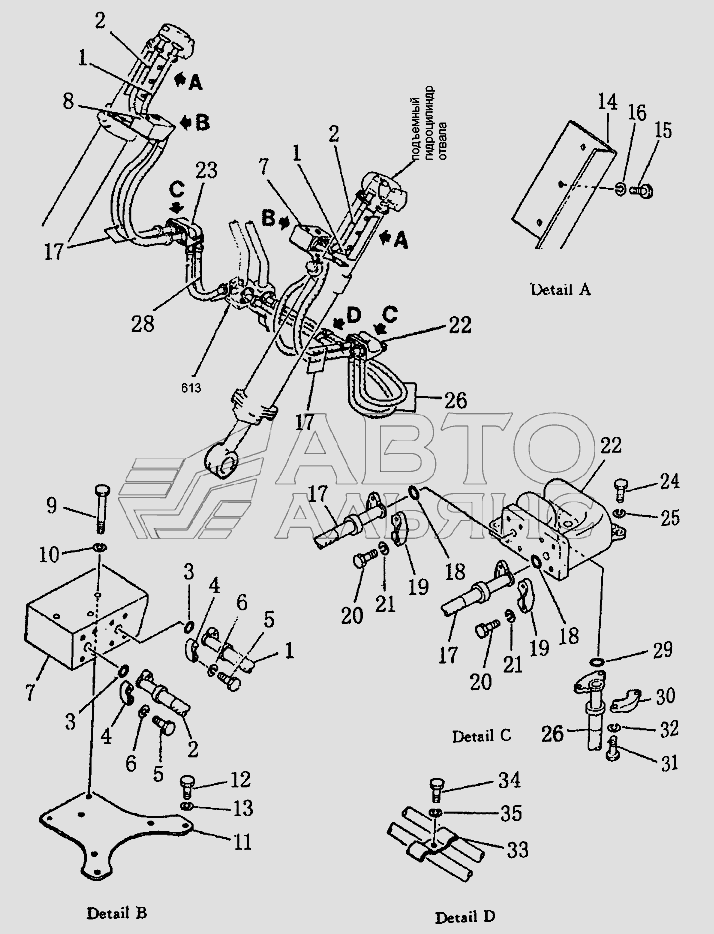

Гидравлические трубопроводы (от бака к подъемному цилиндру) Shantui SD22. Каталог 2008г.

Гидравлические трубопроводы (от бака к подъемному цилиндру) Shantui SD22 Гидравлические трубопроводы (SD22S) (1/2) Shantui SD22

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рукав

Заводской номер: 154-61-21740 Количество на модель: 2
154-61-21740
2

Номер детали на чертеже:

Болт

Заводской номер: 07372-20380 Количество на модель: 32
07372-20380
32

Номер детали на чертеже:

Шайба

Заводской номер: 01602-20825 Количество на модель: 32
01602-20825
32

Номер детали на чертеже:

Регулятор (левый)

Заводской номер: 154-61-21810 Количество на модель: 1
154-61-21810
1

Номер детали на чертеже:

Регулятор (правый)

Заводской номер: 154-61-21820 Количество на модель: 1
154-61-21820
1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 6
01602-21236
6

Номер детали на чертеже:

Рукав (левый)

Заводской номер: 07119-00611 Количество на модель: 2
07119-00611
2

Номер детали на чертеже:

Рукав (правый)

Заводской номер: 07118-00606 Количество на модель: 1
07118-00606
1

Номер детали на чертеже:

Рукав (правый)

Заводской номер: 07118-00608 Количество на модель: 1
07118-00608
1

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-13025 Количество на модель: 8
07000-13025
8

Номер детали на чертеже:

Разъемный фланец

Заводской номер: 07371-20638 Количество на модель: 16
07371-20638
16

Номер детали на чертеже:

Болт

Заводской номер: 07372-20830 Количество на модель: 32
07372-20830
32

Номер детали на чертеже:

Зажим

Заводской номер: 150-19-25130 Количество на модель: 1
150-19-25130
1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4

Номер детали на чертеже:

Фланец

Заводской номер: 07371-30638 Количество на модель: 16
07371-30638
16

Номер детали на чертеже:

Рукав

Заводской номер: 07114-00609 Количество на модель: 4
07114-00609
4

Номер детали на чертеже:

Рукав

Заводской номер: 154-61-21790 Количество на модель: 2
154-61-21790
2

Номер детали на чертеже:

Трубопровод (левый)

Заводской номер: 154-61-21770 Количество на модель: 1
154-61-21770
1

Номер детали на чертеже:

Трубопровод (правый)

Заводской номер: 154-61-21780 Количество на модель: 1
154-61-21780
1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51290 Количество на модель: 6
01010-51290
6

Номер детали на чертеже:

Держатель

Заводской номер: 154-61-21760 Количество на модель: 2
154-61-21760
2

Номер детали на чертеже:

Болт

Заводской номер: 01010-51230 Количество на модель: 8
01010-51230
8

Номер детали на чертеже:

Защитная пластина

Заводской номер: 154-61-21751 Количество на модель: 2
154-61-21751
2
Гидравлические трубопроводы (от бака к подъемному цилиндру) Shantui SD22 Гидравлические трубопроводы (SD22S) (1/2) Shantui SD22
