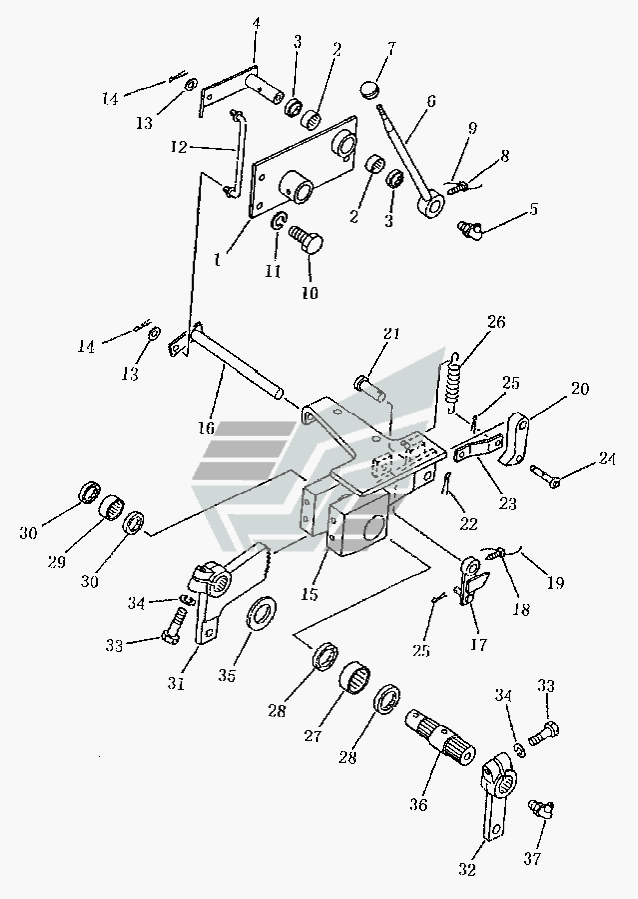

Рычаг блокировки тормоза Shantui SD16. Каталог 2008г.

Педаль тормоза и тормозной механизм Shantui SD16 Система электрическая Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пластина соединительная

Заводской номер: 16Y-26-17000 Количество на модель: 1
16Y-26-17000
1
2

Номер детали на чертеже:

2

Подшипник

Заводской номер: HK202616 Количество на модель: 2
HK202616
2
3

Номер детали на чертеже:

3

Защитное кольцо подшипника

Заводской номер: 06122-02004 Количество на модель: 2
06122-02004
2
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: 16Y-26-16000 Количество на модель: 1
16Y-26-16000
1
5

Номер детали на чертеже:

5

Масленка

Заводской номер: 07021-01090 Количество на модель: 1
07021-01090
1
6

Номер детали на чертеже:

6

Кнопка

Заводской номер: 16Y-26C-12000 Количество на модель: 1
16Y-26C-12000
1
7

Номер детали на чертеже:

7

Кнопка

Заводской номер: 09304-00835 Количество на модель: 1
09304-00835
1
8

Номер детали на чертеже:

8

Винт

Заводской номер: 01306-10616 Количество на модель: 1
01306-10616
1
9

Номер детали на чертеже:

9

Проволока

Заводской номер: GB3081-82 Количество на модель: 1
GB3081-82
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51225 Количество на модель: 3
01010-51225
3
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: 10Y-26-00008 Количество на модель: 1
10Y-26-00008
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01642-20810 Количество на модель: 2
01642-20810
2
14

Номер детали на чертеже:

14

Разводной шплинт

Заводской номер: 04050-12018 Количество на модель: 2
04050-12018
2
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 16Y-26C-04000 Количество на модель: 1
16Y-26C-04000
1
16

Номер детали на чертеже:

16

Тяга

Заводской номер: 16Y-26C-06000 Количество на модель: 1
16Y-26C-06000
1
17

Номер детали на чертеже:

17

Рычаг

Заводской номер: 10Y-26-05000 Количество на модель: 1
10Y-26-05000
1
20

Номер детали на чертеже:

20

Пластина

Заводской номер: 16Y-26-00011 Количество на модель: 1
16Y-26-00011
1
21

Номер детали на чертеже:

21

Палец

Заводской номер: 04205-11445 Количество на модель: 1
04205-11445
1
22

Номер детали на чертеже:

22

Разводной шплинт

Заводской номер: 04050-14022 Количество на модель: 1
04050-14022
1
23

Номер детали на чертеже:

23

Пластина

Заводской номер: 10Y-26-00001 Количество на модель: 1
10Y-26-00001
1
24

Номер детали на чертеже:

24

Палец

Заводской номер: 16Y-26-30000 Количество на модель: 1
16Y-26-30000
1
25

Номер детали на чертеже:

25

Разводной штифт 2х16

Заводской номер: 04050-12016 Количество на модель: 2
04050-12016
2
26

Номер детали на чертеже:

26

Пружина стопорная

Заводской номер: 16Y-26-00010 Количество на модель: 1
16Y-26-00010
1
27

Номер детали на чертеже:

27

Подшипник

Заводской номер: HK354220 Количество на модель: 1
HK354220
1
28

Номер детали на чертеже:

28

Пылеулавливающее кольцо

Заводской номер: 06122-03504 Количество на модель: 2
06122-03504
2
29

Номер детали на чертеже:

29

Подшипник

Заводской номер: HK253220 Количество на модель: 1
HK253220
1
30

Номер детали на чертеже:

30

Пылеулавливающее герметичное кольцо

Заводской номер: 06122-02504 Количество на модель: 2
06122-02504
2
31

Номер детали на чертеже:

31

Пластина

Заводской номер: 10Y-26-06000 Количество на модель: 1
10Y-26-06000
1
32

Номер детали на чертеже:

32

Рычаг

Заводской номер: 10Y-26-09000 Количество на модель: 1
10Y-26-09000
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51245 Количество на модель: 2
01010-51245
2
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01640-23045 Количество на модель: 1
01640-23045
1
36

Номер детали на чертеже:

36

Ось

Заводской номер: 10Y-26-00002 Количество на модель: 1
10Y-26-00002
1
