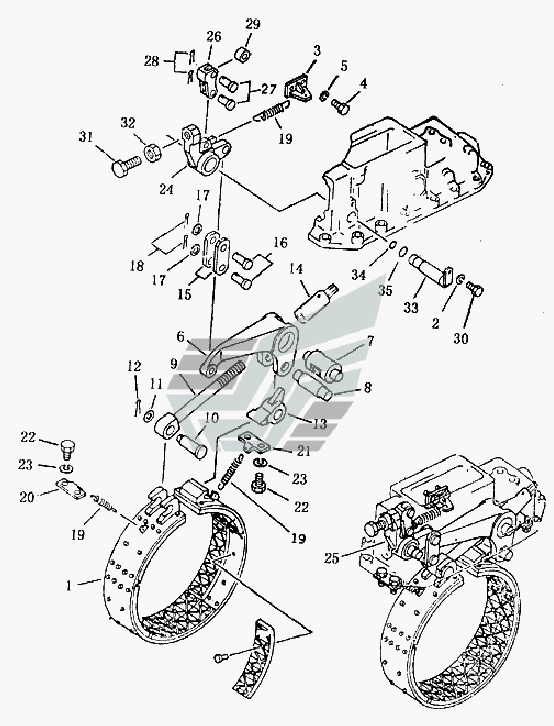

Тормоз Shantui SD16. Каталог 2008г.

Тормоз Shantui SD16 Педаль тормоза и тормозной механизм Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лента тормозная в сборе

Заводской номер: 16Y-17-04000 Количество на модель: 2
16Y-17-04000
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 16Y-17-00008 Количество на модель: 2
16Y-17-00008
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 16Y-17-00024 Количество на модель: 2
16Y-17-00024
2
7

Номер детали на чертеже:

7

Ось

Заводской номер: 16Y-17-00030 Количество на модель: 2
16Y-17-00030
2
8

Номер детали на чертеже:

8

Ось

Заводской номер: 16Y-17-00032 Количество на модель: 2
16Y-17-00032
2
9

Номер детали на чертеже:

9

Болт регулировочный

Заводской номер: 16Y-17-00025 Количество на модель: 2
16Y-17-00025
2
10

Номер детали на чертеже:

10

Палец

Заводской номер: 16Y-17-00033 Количество на модель: 2
16Y-17-00033
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01640-21626 Количество на модель: 2
01640-21626
2
12

Номер детали на чертеже:

12

Палец

Заводской номер: 04050-24028 Количество на модель: 2
04050-24028
2
13

Номер детали на чертеже:

13

Наконечник

Заводской номер: 16Y-17-00018 Количество на модель: 2
16Y-17-00018
2
14

Номер детали на чертеже:

14

Гайка регулировочная

Заводской номер: 16Y-17-06000 Количество на модель: 2
16Y-17-06000
2
15

Номер детали на чертеже:

15

Пластина

Заводской номер: 16Y-17-00023 Количество на модель: 4
16Y-17-00023
4
16

Номер детали на чертеже:

16

Палец

Заводской номер: 04205-01848 Количество на модель: 4
04205-01848
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 16Y-17-00027 Количество на модель: 4
16Y-17-00027
4
19

Номер детали на чертеже:

19

Пружина

Заводской номер: 16Y-17-00005 Количество на модель: 6
16Y-17-00005
6
20

Номер детали на чертеже:

20

Гнездо пружины

Заводской номер: 16Y-17-05000 Количество на модель: 2
16Y-17-05000
2
21

Номер детали на чертеже:

21

Гнездо пружины

Заводской номер: 16Y-17-01000 Количество на модель: 2
16Y-17-01000
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51425 Количество на модель: 8
01010-51425
8
23

Номер детали на чертеже:

23

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 8
01602-21442
8
24

Номер детали на чертеже:

24

Рычаг левый

Заводской номер: 16Y-17-00019 Количество на модель: 1
16Y-17-00019
1
25

Номер детали на чертеже:

25

Рычаг правый

Заводской номер: 16Y-17-00020 Количество на модель: 1
16Y-17-00020
1
26

Номер детали на чертеже:

26

Вилка

Заводской номер: 16Y-17-00026 Количество на модель: 2
16Y-17-00026
2
27

Номер детали на чертеже:

27

Палец

Заводской номер: 04205-01638 Количество на модель: 4
04205-01638
4
28

Номер детали на чертеже:

28

Разводной шплинт

Заводской номер: 04050-14028 Количество на модель: 4
04050-14028
4
29

Номер детали на чертеже:

29

Ролик

Заводской номер: 16Y-17-00031 Количество на модель: 2
16Y-17-00031
2
31

Номер детали на чертеже:

31

Болт

Заводской номер: 16Y-17-00002 Количество на модель: 2
16Y-17-00002
2
32

Номер детали на чертеже:

32

Гайка

Заводской номер: 01583-12012 Количество на модель: 2
01583-12012
2
33

Номер детали на чертеже:

33

Ось

Заводской номер: 16Y-17-02000 Количество на модель: 2
16Y-17-02000
2
34

Номер детали на чертеже:

34

Кольцо

Заводской номер: 07000-03022 Количество на модель: 2
07000-03022
2
35

Номер детали на чертеже:

35

Кольцо

Заводской номер: 07000-03025 Количество на модель: 2
07000-03025
2
Тормоз Shantui SD16 Педаль тормоза и тормозной механизм Shantui SD16
