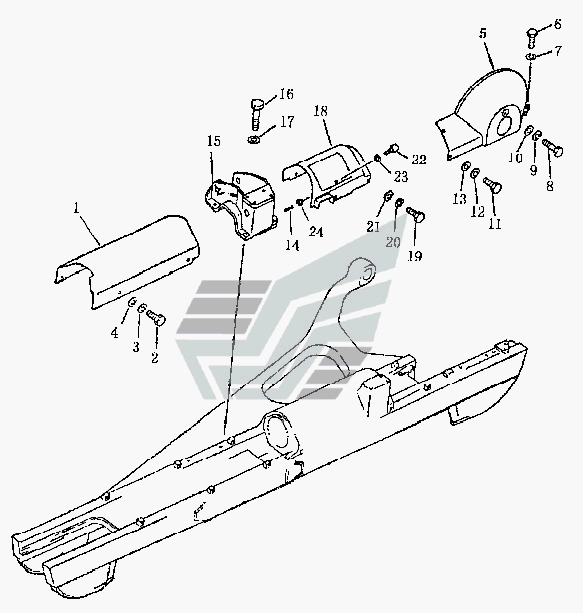

Крышка рамы гусеницы Shantui SD16. Каталог 2008г.

Крышка рамы гусеницы (SD16, SD16E) Shantui SD16 Механизм натяжения Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
5
6
8
10
14
15
16
17
18
18
19
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка передняя левая

Заводской номер: 16L-40-00001 Количество на модель: 1
16L-40-00001
1
1

Номер детали на чертеже:

1

Крышка передняя правая

Заводской номер: 16L-40-00002 Количество на модель: 1
16L-40-00002
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-31425 Количество на модель: 8
01010-31425
8
3

Номер детали на чертеже:

3

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 8
01602-01442
8
4

Номер детали на чертеже:

4

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
5

Номер детали на чертеже:

5

Крышка звездочки правая

Заводской номер: 16Y-40-13000 Количество на модель: 1
16Y-40-13000
1
5

Номер детали на чертеже:

5

Крышка звездочки левая

Заводской номер: 16Y-40-12000 Количество на модель: 1
16Y-40-12000
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-31435 Количество на модель: 4
01010-31435
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-31475 Количество на модель: 2
01010-31475
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01640-21426 Количество на модель: 2
01640-21426
2
14

Номер детали на чертеже:

14

Чека разводная

Заводской номер: 04056-03015 Количество на модель: 2
04056-03015
2
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 161-40-40000 Количество на модель: 2
161-40-40000
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-32050 Количество на модель: 8
01010-32050
8
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01602-02060 Количество на модель: 8
01602-02060
8
18

Номер детали на чертеже:

18

Крышка средняя правая

Заводской номер: 16L-40-50000 Количество на модель: 1
16L-40-50000
1
18

Номер детали на чертеже:

18

Крышка средняя левая

Заводской номер: 16L-40-20000 Количество на модель: 1
16L-40-20000
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-31430 Количество на модель: 8
01010-31430
8
22

Номер детали на чертеже:

22

Болт

Заводской номер: 16Y-40-07001 Количество на модель: 2
16Y-40-07001
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01640-21016 Количество на модель: 2
01640-21016
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01641-21016 Количество на модель: 2
01641-21016
2
