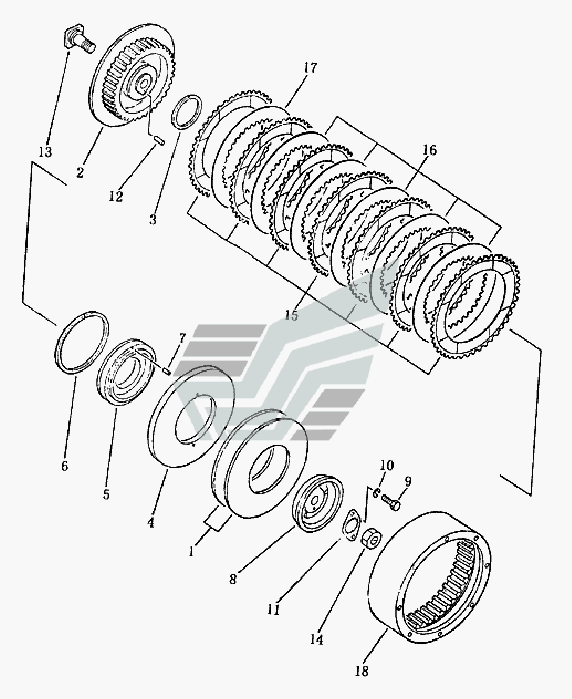

Фрикцион бортовой Shantui SD16. Каталог 2008г.

Вал и втулка бортового редуктора (SD16L) Shantui SD16 Балка балансирная Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пружина

Заводской номер: 16Y-16-00002 Количество на модель: 4
16Y-16-00002
4
2

Номер детали на чертеже:

2

Барабан внутренний

Заводской номер: 16Y-16-00009 Количество на модель: 2
16Y-16-00009
2
3

Номер детали на чертеже:

3

Кольцо уплотнительное

Заводской номер: 16Y-16-00007 Количество на модель: 2
16Y-16-00007
2
4

Номер детали на чертеже:

4

Диск прижимной

Заводской номер: 16Y-16-01002 Количество на модель: 2
16Y-16-01002
2
5

Номер детали на чертеже:

5

Поршень

Заводской номер: 16Y-16-01001 Количество на модель: 2
16Y-16-01001
2
6

Номер детали на чертеже:

6

Кольцо уплотнительное

Заводской номер: 16Y-16-00008 Количество на модель: 2
16Y-16-00008
2
7

Номер детали на чертеже:

7

Заклепка 6x20

Заводской номер: GB869-76 Количество на модель: 4
GB869-76
4
8

Номер детали на чертеже:

8

Фланец

Заводской номер: 16Y-16-00003 Количество на модель: 2
16Y-16-00003
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-31020 Количество на модель: 2
01010-31020
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01602-01030 Количество на модель: 2
01602-01030
2
11

Номер детали на чертеже:

11

Шайба стопорная

Заводской номер: 16Y-16-00006 Количество на модель: 2
16Y-16-00006
2
12

Номер детали на чертеже:

12

Штифт установочный

Заводской номер: 16Y-16-00004 Количество на модель: 2
16Y-16-00004
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 16Y-16-00005 Количество на модель: 2
16Y-16-00005
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 16Y-16-00025 Количество на модель: 2
16Y-16-00025
2
15

Номер детали на чертеже:

15

Диск фрикционный

Заводской номер: 16Y-16-02000 Количество на модель: 14
16Y-16-02000
14
16

Номер детали на чертеже:

16

Диск(A)

Заводской номер: 16Y-16-00010 Количество на модель: 10
16Y-16-00010
10
17

Номер детали на чертеже:

17

Диск (B)

Заводской номер: 16Y-16-00011 Количество на модель: 2
16Y-16-00011
2
18

Номер детали на чертеже:

18

Барабан внешний

Заводской номер: 16Y-16-00001 Количество на модель: 2
16Y-16-00001
2
