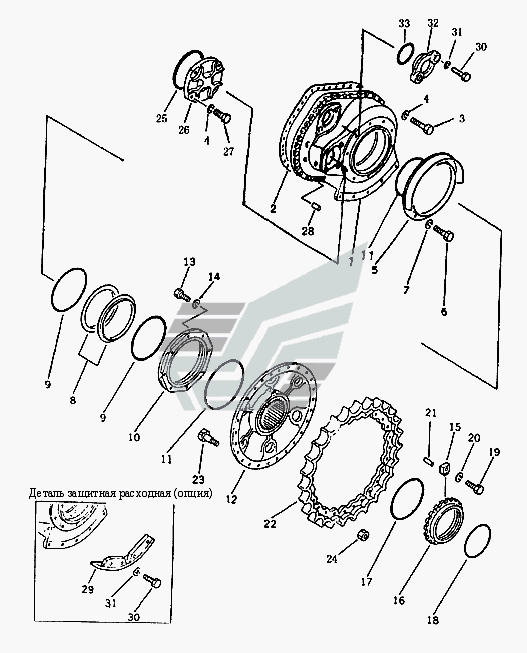

Кожух бортового редуктора, колесо ведущее (SD16, SD16E) Shantui SD16. Каталог 2008г.

Передача зубчатая коническая и вал Shantui SD16 Кожух бортового редуктора, колесо ведущее (SD16L) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух бортового редуктора

Заводской номер: 16Y-18-00019 Количество на модель: 1
16Y-18-00019
1
1

Номер детали на чертеже:

1

Кожух бортового редуктора

Заводской номер: 16Y-18-00020 Количество на модель: 1
16Y-18-00020
1
2

Номер детали на чертеже:

2

Сальник

Заводской номер: 16Y-18-00037 Количество на модель: 2
16Y-18-00037
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-31435 Количество на модель: 66
01010-31435
66
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 74
01602-01442
74
5

Номер детали на чертеже:

5

Кожух пылезащитный

Заводской номер: 16Y-18-00041 Количество на модель: 2
16Y-18-00041
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-31025 Количество на модель: 20
01010-31025
20
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01602-01030 Количество на модель: 20
01602-01030
20
8

Номер детали на чертеже:

8

Уплотнение плавающее

Заводской номер: 16Y-18-00034 Количество на модель: 4
16Y-18-00034
4
9

Номер детали на чертеже:

9

Кольцо круглого сечения

Заводской номер: 16Y-18-00035 Количество на модель: 4
16Y-18-00035
4
10

Номер детали на чертеже:

10

Крышка

Заводской номер: 16Y-18-00042 Количество на модель: 2
16Y-18-00042
2
11

Номер детали на чертеже:

11

Кольцо круглого сечения

Заводской номер: 07000-05345 Количество на модель: 4
07000-05345
4
12

Номер детали на чертеже:

12

Ступица

Заводской номер: 16Y-18-00045 Количество на модель: 2
16Y-18-00045
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-30825 Количество на модель: 16
01010-30825
16
14

Номер детали на чертеже:

14

Рессорная шайба

Заводской номер: 01602-00825 Количество на модель: 16
01602-00825
16
15

Номер детали на чертеже:

15

Блок стопорный

Заводской номер: 16Y-18-00012 Количество на модель: 2
16Y-18-00012
2
16

Номер детали на чертеже:

16

Гайка стопорная

Заводской номер: 16Y-18-00011 Количество на модель: 2
16Y-18-00011
2
17

Номер детали на чертеже:

17

Кольцо круглого сечения

Заводской номер: 07000-05270 Количество на модель: 2
07000-05270
2
18

Номер детали на чертеже:

18

Кольцо круглого сечения

Заводской номер: 07000-05230 Количество на модель: 2
07000-05230
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01252-31635 Количество на модель: 2
01252-31635
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01602-01648 Количество на модель: 2
01602-01648
2
21

Номер детали на чертеже:

21

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 2
04020-01228
2
22

Номер детали на чертеже:

22

Сегмент звездочки

Заводской номер: 16Y-18-00014 Количество на модель: 18
16Y-18-00014
18
23

Номер детали на чертеже:

23

Болт

Заводской номер: 16Y-18-00013 Количество на модель: 54
16Y-18-00013
54
24

Номер детали на чертеже:

24

Гайка

Заводской номер: 01803-02228 Количество на модель: 54
01803-02228
54
25

Номер детали на чертеже:

25

Кольцо круглого сечения

Заводской номер: 07000-05160 Количество на модель: 2
07000-05160
2
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 16Y-18-00048 Количество на модель: 2
16Y-18-00048
2
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-31430 Количество на модель: 8
01010-31430
8
28

Номер детали на чертеже:

28

Штифт установочный

Заводской номер: 16Y-18-00046 Количество на модель: 4
16Y-18-00046
4
29

Номер детали на чертеже:

29

Пластина защитная

Заводской номер: 16Y-18-00043 Количество на модель: 1
16Y-18-00043
1
29

Номер детали на чертеже:

29

Пластина защитная

Заводской номер: 16Y-18-00044 Количество на модель: 1
16Y-18-00044
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-32050 Количество на модель: 12
01010-32050
12
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01602-02060 Количество на модель: 12
01602-02060
12
32

Номер детали на чертеже:

32

Крышка

Заводской номер: 16Y-18-00047 Количество на модель: 2
16Y-18-00047
2
33

Номер детали на чертеже:

33

Кольцо круглого сечения

Заводской номер: 07000-05110 Количество на модель: 2
07000-05110
2
