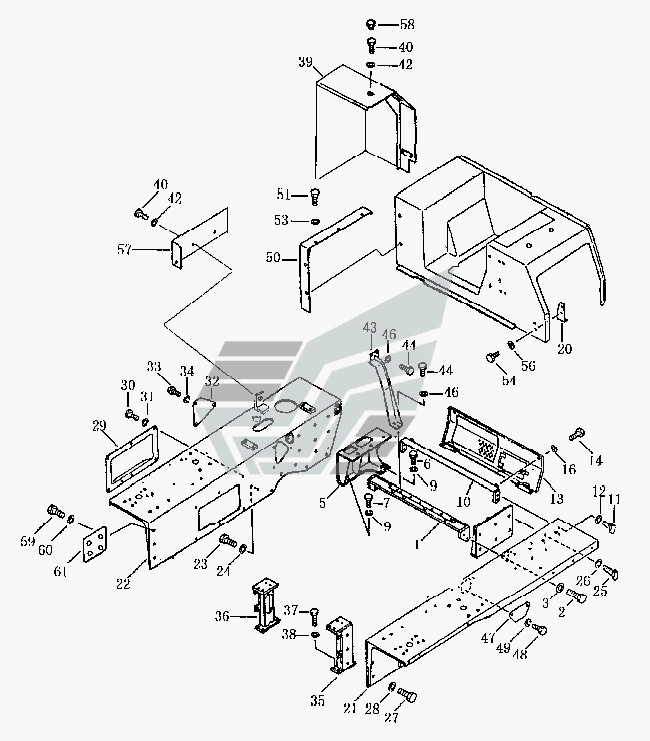

Щиток ограждающий Shantui SD16. Каталог 2008г.

Кабина Shantui SD16 Коробка и пол Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Крышка задняя (имеется при наличии рыхлителя)

Заводской номер: 16Y-51-00004 Количество на модель: 1
16Y-51-00004
1

Номер детали на чертеже:

Крышка

Заводской номер: 16Y-51-00007A Количество на модель: 1
16Y-51-00007A
1

Номер детали на чертеже:

Крышка правая (отсутствует при наличии рыхлителя)

Заводской номер: 16Y-51C-07000 Количество на модель: 1
16Y-51C-07000
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 16Y-51-08000 Количество на модель: 1
16Y-51-08000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51640 Количество на модель: 4
01010-51640
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
4

Номер детали на чертеже:

4

Кронштейн левый

Заводской номер: 16Y-51-15000 Количество на модель: 1
16Y-51-15000
1
5

Номер детали на чертеже:

5

Кронштейн правый

Заводской номер: 16Y-51-14000 Количество на модель: 1
16Y-51-14000
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51435 Количество на модель: 6
01010-51435
6
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51440 Количество на модель: 4
01010-51440
4
9

Номер детали на чертеже:

9

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 10
01643-31445
10
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 16Y-51-13000 Количество на модель: 1
16Y-51-13000
1
13

Номер детали на чертеже:

13

Крышка задняя

Заводской номер: 16Y-51-07000 Количество на модель: 1
16Y-51-07000
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51225 Количество на модель: 2
01010-51225
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 16Y-51-06000 Количество на модель: 1
16Y-51-06000
1
21

Номер детали на чертеже:

21

Щиток ограждающий левый

Заводской номер: 16Y-51C-04000 Количество на модель: 1
16Y-51C-04000
1
22

Номер детали на чертеже:

22

Щиток ограждающий правый

Заводской номер: 16Y-51C-05000 Количество на модель: 1
16Y-51C-05000
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51635 Количество на модель: 14
01010-51635
14
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51650 Количество на модель: 12
01010-51650
12
29

Номер детали на чертеже:

29

Крышка

Заводской номер: 16Y-51-00007 Количество на модель: 1
16Y-51-00007
1
32

Номер детали на чертеже:

32

Крышка

Заводской номер: 16Y-51-00009 Количество на модель: 1
16Y-51-00009
1
35

Номер детали на чертеже:

35

Кронштейн левого ограждающего щитка

Заводской номер: 16Y-51-01000 Количество на модель: 1
16Y-51-01000
1
36

Номер детали на чертеже:

36

Кронштейн правого ограждающего щитка

Заводской номер: 16Y-51-02000 Количество на модель: 1
16Y-51-02000
1
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-51445 Количество на модель: 8
01010-51445
8
39

Номер детали на чертеже:

39

Крышка правая (имеется при наличии рыхлителя)

Заводской номер: 16Y-51C-06000 Количество на модель: 1
16Y-51C-06000
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51230 Количество на модель: 8
01010-51230
8
43

Номер детали на чертеже:

43

Кронштейн

Заводской номер: 16Y-51C-12000 Количество на модель: 1
16Y-51C-12000
1
47

Номер детали на чертеже:

47

Крышка

Заводской номер: 16Y-51-00003 Количество на модель: 1
16Y-51-00003
1
50

Номер детали на чертеже:

50

Ограждение

Заводской номер: 16Y-51-00005 Количество на модель: 1
16Y-51-00005
1
57

Номер детали на чертеже:

57

Крышка

Заводской номер: 16Y-51C-08000 Количество на модель: 1
16Y-51C-08000
1
58

Номер детали на чертеже:

58

Колпак

Заводской номер: 198-54-41941 Количество на модель: 8
198-54-41941
8
59

Номер детали на чертеже:

59

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
60

Номер детали на чертеже:

60

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
61

Номер детали на чертеже:

61

Пластина

Заводской номер: 16Y-51C-00006 Количество на модель: 1
16Y-51C-00006
1
