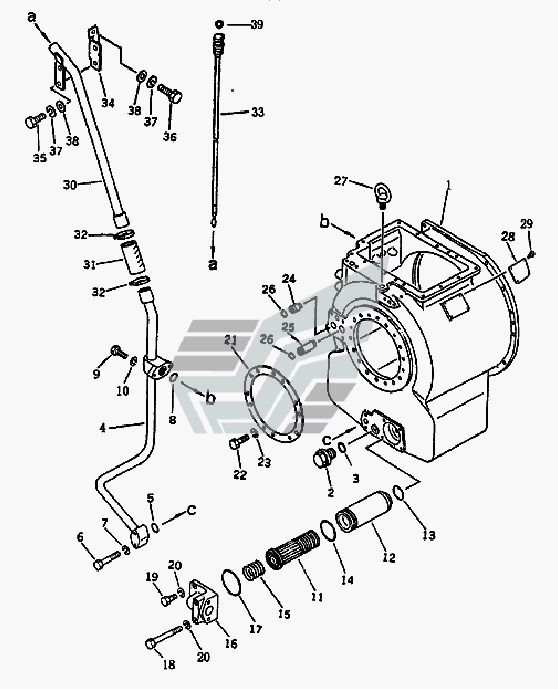

Картер коробки передач Shantui SD16. Каталог 2008г.

Детали опоры радиатора Shantui SD16 Крышка картера коробки передач задняя Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Коробка передач

Заводской номер: 16Y-15-00000 Количество на модель: 1
16Y-15-00000
1
1

Номер детали на чертеже:

1

Картер коробки передач

Заводской номер: 16Y-15-00001 Количество на модель: 1
16Y-15-00001
1
2

Номер детали на чертеже:

2

Магнитная пробка

Заводской номер: 07044-13620 Количество на модель: 1
07044-13620
1
3

Номер детали на чертеже:

3

Герметичное кольцо

Заводской номер: 07002-03634 Количество на модель: 1
07002-03634
1
4

Номер детали на чертеже:

4

Трубка

Заводской номер: 16Y-15-02100 Количество на модель: 1
16Y-15-02100
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 07000-03028 Количество на модель: 1
07000-03028
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51060 Количество на модель: 2
01010-51060
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: 07000-03035 Количество на модель: 1
07000-03035
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
11

Номер детали на чертеже:

11

Сердечник фильтра магнитный

Заводской номер: 16Y-15-07000 Количество на модель: 1
16Y-15-07000
1
12

Номер детали на чертеже:

12

Корпус фильтра

Заводской номер: 16Y-15-08000 Количество на модель: 1
16Y-15-08000
1
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 07000-03045 Количество на модель: 1
07000-03045
1
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 07000-02075 Количество на модель: 1
07000-02075
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: 16Y-15-00087 Количество на модель: 1
16Y-15-00087
1
16

Номер детали на чертеже:

16

Крышка

Заводской номер: 16Y-15-00086 Количество на модель: 1
16Y-15-00086
1
17

Номер детали на чертеже:

17

Кольцо круглого сечения

Заводской номер: 07000-62090 Количество на модель: 1
07000-62090
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51090 Количество на модель: 2
01010-51090
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
21

Номер детали на чертеже:

21

Пластина

Заводской номер: 16Y-15-00005 Количество на модель: 1
16Y-15-00005
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51035 Количество на модель: 12
01010-51035
12
24

Номер детали на чертеже:

24

Гильза

Заводской номер: 16Y-15-00021 Количество на модель: 1
16Y-15-00021
1
25

Номер детали на чертеже:

25

Гильза

Заводской номер: 16Y-15-00020 Количество на модель: 1
16Y-15-00020
1
26

Номер детали на чертеже:

26

Кольцо

Заводской номер: 07000-62018 Количество на модель: 2
07000-62018
2
27

Номер детали на чертеже:

27

Винт

Заводской номер: 04530-02030 Количество на модель: 1
04530-02030
1
28

Номер детали на чертеже:

28

Шильдик

Заводской номер: 16Y-15-00074 Количество на модель: 1
16Y-15-00074
1
29

Номер детали на чертеже:

29

Винт

Заводской номер: 01418-03060 Количество на модель: 4
01418-03060
4
30

Номер детали на чертеже:

30

Трубка

Заводской номер: 16Y-15-02200 Количество на модель: 1
16Y-15-02200
1
31

Номер детали на чертеже:

31

Рукав

Заводской номер: 07260-24111 Количество на модель: 1
07260-24111
1
32

Номер детали на чертеже:

32

Хомут

Заводской номер: 07281-00489 Количество на модель: 2
07281-00489
2
33

Номер детали на чертеже:

33

Шкала уровня масла

Заводской номер: 16Y-15-02300 Количество на модель: 1
16Y-15-02300
1
34

Номер детали на чертеже:

34

Пластина

Заводской номер: 16Y-15-02001 Количество на модель: 1
16Y-15-02001
1
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
39

Номер детали на чертеже:

39

Кольцо

Заводской номер: 07002-02434 Количество на модель: 2
07002-02434
2
