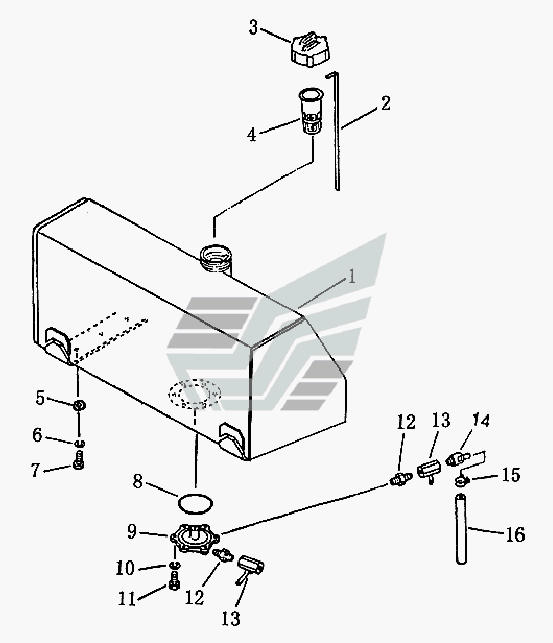

Бак топливный Shantui SD16. Каталог 2008г.

Картер маховика в сборе Shantui SD16 Трубопровод топливный Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак топливный

Заводской номер: 16Y-04C-01000 Количество на модель: 1
16Y-04C-01000
1
2

Номер детали на чертеже:

2

Шкала уровня топлива

Заводской номер: 16Y-04-00001 Количество на модель: 1
16Y-04-00001
1
3

Номер детали на чертеже:

3

Крышка заливной горловины

Заводской номер: 07050-21200 Количество на модель: 1
07050-21200
1
4

Номер детали на чертеже:

4

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01641-21423 Количество на модель: 6
01641-21423
6
6

Номер детали на чертеже:

6

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 6
01602-01442
6
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-31435 Количество на модель: 6
01010-31435
6
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 07000-02135 Количество на модель: 1
07000-02135
1
9

Номер детали на чертеже:

9

Фланец

Заводской номер: 16Y-04-00006 Количество на модель: 1
16Y-04-00006
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01602-01030 Количество на модель: 6
01602-01030
6
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-31025 Количество на модель: 6
01010-31025
6
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 16Y-04-00007 Количество на модель: 2
16Y-04-00007
2
13

Номер детали на чертеже:

13

Клапан

Заводской номер: 07700-40460 Количество на модель: 2
07700-40460
2
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: 16Y-04-00008 Количество на модель: 1
16Y-04-00008
1
15

Номер детали на чертеже:

15

Зажим рукава

Заводской номер: 07280-01210 Количество на модель: 1
07280-01210
1
16

Номер детали на чертеже:

16

Рукав

Заводской номер: 07270-01265 Количество на модель: 1
07270-01265
1
