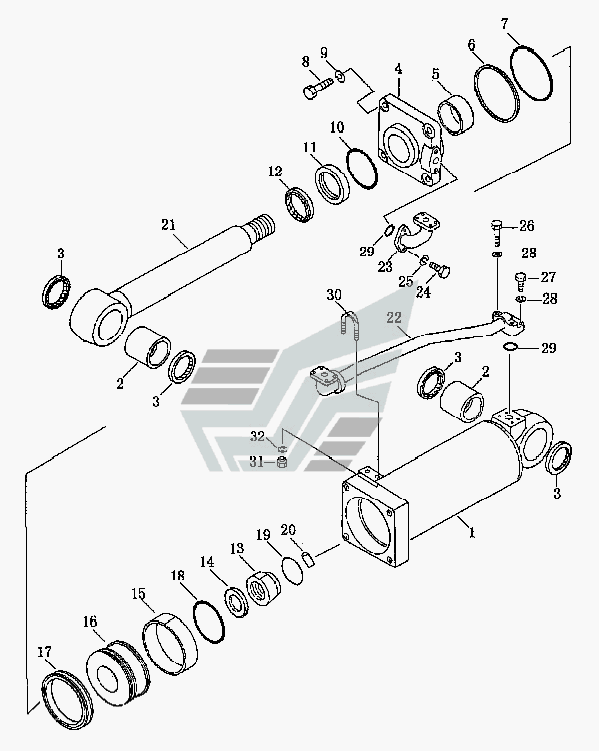

Гидроцилиндр рыхлителя (SD16, SD16E) Shantui SD16. Каталог 2008г.

Рама рыхлителя (SD16) Shantui SD16 Рычаг управления отвалом Shantui SD16

Вид отображения:

Детали справа

По ширине экрана

16Y-84-60000

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидроцилиндр в сборе

Заводской номер: 16Y-84-60000 Количество на модель: 1

16Y-84-60000

1

1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: 16Y-84-62000 Количество на модель: 1

16Y-84-62000

1

1

Номер детали на чертеже:

1

Корпус гидроцилиндра

Заводской номер: 16Y-84-62100 Количество на модель: 1

16Y-84-62100

1

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 07143-10707 Количество на модель: 2

07143-10707

2

3

Номер детали на чертеже:

3

Пылеулавливающее кольцо

Заводской номер: 07145-00075 Количество на модель: 4

07145-00075

4

4

Номер детали на чертеже:

4

Втулка направляющая

Заводской номер: 16Y-84-62004 Количество на модель: 1

16Y-84-62004

1

5

Номер детали на чертеже:

5

Кольцо опорное

Заводской номер: 16Y-84-62005 Количество на модель: 1

16Y-84-62005

1

6

Номер детали на чертеже:

6

Кольцо защитное

Заводской номер: 07146-05152 Количество на модель: 1

07146-05152

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 07000-05150 Количество на модель: 1

07000-05150

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-52770 Количество на модель: 4

01010-52770

4

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-32780 Количество на модель: 4

01643-32780

4

10

Номер детали на чертеже:

10

Сальник

Заводской номер: 16Y-84-62400 Количество на модель: 1

16Y-84-62400

1

11

Номер детали на чертеже:

11

Уплотнение

Заводской номер: 16Y-84-62006 Количество на модель: 1

16Y-84-62006

1

12

Номер детали на чертеже:

12

Сальник пылезащитный

Заводской номер: 16Y-84-62007 Количество на модель: 1

16Y-84-62007

1

13

Номер детали на чертеже:

13

Гайка

Заводской номер: 16Y-84-62001 Количество на модель: 1

16Y-84-62001

1

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 16Y-84-62003 Количество на модель: 1

16Y-84-62003

1

15

Номер детали на чертеже:

15

Кольцо опорное

Заводской номер: 16Y-63-13008 Количество на модель: 2

16Y-63-13008

2

16

Номер детали на чертеже:

16

Поршень

Заводской номер: 16Y-84-62002 Количество на модель: 1

16Y-84-62002

1

17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 16Y-63-13500 Количество на модель: 1

16Y-63-13500

1

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 07000-12055 Количество на модель: 1

07000-12055

1

19

Номер детали на чертеже:

19

Проволока

Заводской номер: 04059-01025 Количество на модель: 1

04059-01025

1

20

Номер детали на чертеже:

20

Винт

Заводской номер: 01322-30820 Количество на модель: 1

01322-30820

1

21

Номер детали на чертеже:

21

Шток поршня

Заводской номер: 16Y-84-62200 Количество на модель: 1

16Y-84-62200

1

22

Номер детали на чертеже:

22

Трубка

Заводской номер: 16Y-84-61000 Количество на модель: 1

16Y-84-61000

1

23

Номер детали на чертеже:

23

Фланец

Заводской номер: 16Y-84-63000 Количество на модель: 1

16Y-84-63000

1

24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-51435 Количество на модель: 2

01010-51435

2

25

Номер детали на чертеже:

25

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 2

01602-21442

2

26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-50850 Количество на модель: 2

01010-50850

2

27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-50840 Количество на модель: 2

01010-50840

2

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01601-20825 Количество на модель: 4

01601-20825

4

29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 07000-13030 Количество на модель: 2

07000-13030

2

30

Номер детали на чертеже:

30

Хомут

Заводской номер: 07283-22738 Количество на модель: 1

07283-22738

1

31

Номер детали на чертеже:

31

Гайка

Заводской номер: 01598-11011 Количество на модель: 2

01598-11011

2

32

Номер детали на чертеже:

32

Шайба

Заводской номер: 01640-21016 Количество на модель: 2

01640-21016

2
