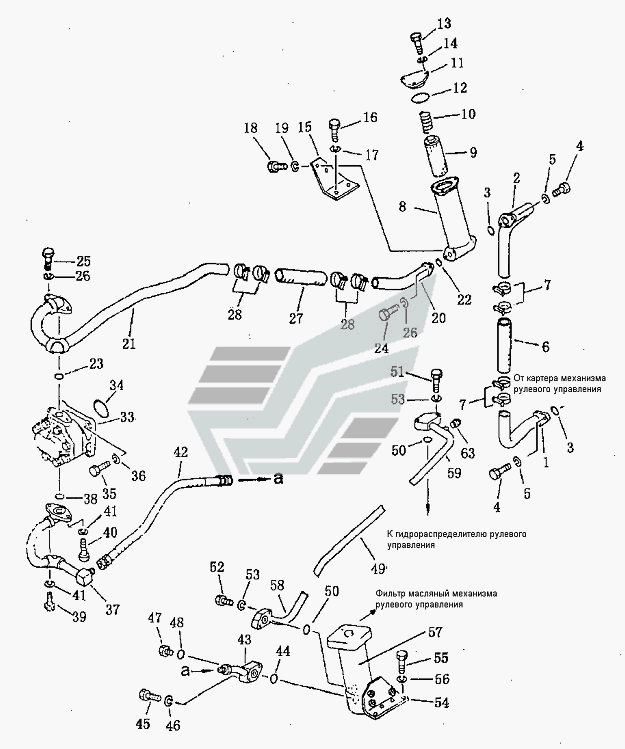

Трубопровод бортового фрикциона Shantui SD16. Каталог 2008г.

Фильтр трансмиссии масляный Shantui SD16 Трубопровод гидрораспределителя и редукционного клапана Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка всасывающая

Заводской номер: 16Y-76-11000 Количество на модель: 1
16Y-76-11000
1
2

Номер детали на чертеже:

2

Трубка всасывающая

Заводской номер: 16Y-76-10000 Количество на модель: 1
16Y-76-10000
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 07000-03032 Количество на модель: 2
07000-03032
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51030 Количество на модель: 4
01010-51030
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01602-01030 Количество на модель: 4
01602-01030
4
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 07260-24118 Количество на модель: 1
07260-24118
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: 07280-05429 Количество на модель: 4
07280-05429
4
8

Номер детали на чертеже:

8

Корпус фильтра

Заводской номер: 16Y-76-09100 Количество на модель: 1
16Y-76-09100
1
8

Номер детали на чертеже:

8

Фильтр масляный

Заводской номер: 16Y-76-09000 Количество на модель: 1
16Y-76-09000
1
9

Номер детали на чертеже:

9

Элемент фильтрующий

Заводской номер: 16Y-76-09200 Количество на модель: 1
16Y-76-09200
1
10

Номер детали на чертеже:

10

Пружина

Заводской номер: 16Y-76-09002 Количество на модель: 1
16Y-76-09002
1
11

Номер детали на чертеже:

11

Крышка

Заводской номер: 16Y-76-09001 Количество на модель: 1
16Y-76-09001
1
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 07000-02060 Количество на модель: 1
07000-02060
1
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 16Y-76-28000 Количество на модель: 1
16Y-76-28000
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-31430 Количество на модель: 2
01010-31430
2
17

Номер детали на чертеже:

17

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 2
01602-01442
2
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51225 Количество на модель: 2
01010-51225
2
19

Номер детали на чертеже:

19

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 2
01602-21236
2
20

Номер детали на чертеже:

20

Трубка всасывающая

Заводской номер: 16Y-76-08000 Количество на модель: 1
16Y-76-08000
1
21

Номер детали на чертеже:

21

Трубка всасывающая

Заводской номер: 16Y-76-07000 Количество на модель: 1
16Y-76-07000
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 07000-03028 Количество на модель: 1
07000-03028
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51070 Количество на модель: 2
01010-51070
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
27

Номер детали на чертеже:

27

Рукав

Заводской номер: 07260-04120 Количество на модель: 1
07260-04120
1
33

Номер детали на чертеже:

33

Насос рулевого управления

Заводской номер: 16Y-76-06000 Количество на модель: 1
16Y-76-06000
1
34

Номер детали на чертеже:

34

Кольцо

Заводской номер: 07000-02075 Количество на модель: 1
07000-02075
1
35

Номер детали на чертеже:

35

Болт

Заводской номер: 01010-51040 Количество на модель: 4
01010-51040
4
37

Номер детали на чертеже:

37

Трубка

Заводской номер: 16Y-76-05000 Количество на модель: 1
16Y-76-05000
1
38

Номер детали на чертеже:

38

Кольцо

Заводской номер: 07000-03022 Количество на модель: 1
07000-03022
1
39

Номер детали на чертеже:

39

Болт

Заводской номер: 01010-51035 Количество на модель: 1
01010-51035
1
42

Номер детали на чертеже:

42

Рукав

Заводской номер: 07102-20505 Количество на модель: 1
07102-20505
1
43

Номер детали на чертеже:

43

Трубка

Заводской номер: 16Y-76-30000 Количество на модель: 1
16Y-76-30000
1
44

Номер детали на чертеже:

44

Кольцо

Заводской номер: 07000-03025 Количество на модель: 1
07000-03025
1
45

Номер детали на чертеже:

45

Болт

Заводской номер: 01010-51050 Количество на модель: 2
01010-51050
2
47

Номер детали на чертеже:

47

Заглушка

Заводской номер: 07040-11007 Количество на модель: 1
07040-11007
1
48

Номер детали на чертеже:

48

Кольцо круглого сечения

Заводской номер: 07000-01008 Количество на модель: 1
07000-01008
1
51

Номер детали на чертеже:

51

Болт

Заводской номер: 01010-51095 Количество на модель: 2
01010-51095
2
54

Номер детали на чертеже:

54

Кронштейн

Заводской номер: 16Y-76-31000 Количество на модель: 1
16Y-76-31000
1
57

Номер детали на чертеже:

57

Фильтр масляный

Заводской номер: 16Y-75-23000 Количество на модель: 1
16Y-75-23000
1
58

Номер детали на чертеже:

58

Трубка

Заводской номер: 16Y-76-29000 Количество на модель: 1
16Y-76-29000
1
59

Номер детали на чертеже:

59

Трубка

Заводской номер: 16Y-76-15000 Количество на модель: 1
16Y-76-15000
1
63

Номер детали на чертеже:

63

Заглушка

Заводской номер: 07042-20108 Количество на модель: 1
07042-20108
1
