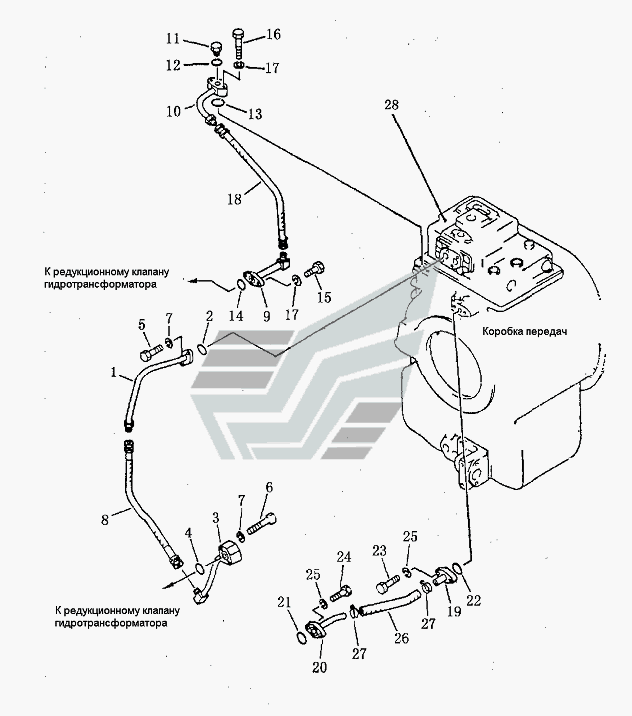

Трубопровод гидротрансформатора Shantui SD16. Каталог 2008г.

Трубопровод гидротрансформатора Shantui SD16 Трубопровод гидротрансформатора Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
16
18
19
20
21
26
27
28

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка распределителя

Заводской номер: 16Y-75-21000 Количество на модель: 1
16Y-75-21000
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 07000-03028 Количество на модель: 1
07000-03028
1
3

Номер детали на чертеже:

3

Трубка трансформатора

Заводской номер: 16Y-75-11000 Количество на модель: 1
16Y-75-11000
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 07000-03025 Количество на модель: 1
07000-03025
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51055 Количество на модель: 2
01010-51055
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
8

Номер детали на чертеже:

8

Рукав

Заводской номер: 07102-20503 Количество на модель: 1
07102-20503
1
9

Номер детали на чертеже:

9

Трубка обратная

Заводской номер: 16Y-75-19000 Количество на модель: 1
16Y-75-19000
1
10

Номер детали на чертеже:

10

Трубка обратная

Заводской номер: 16Y-75-07000 Количество на модель: 1
16Y-75-07000
1
11

Номер детали на чертеже:

11

Заглушка

Заводской номер: 07040-11007 Количество на модель: 1
07040-11007
1
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 07000-01023 Количество на модель: 1
07000-01023
1
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 07000-03030 Количество на модель: 1
07000-03030
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51050 Количество на модель: 2
01010-51050
2
18

Номер детали на чертеже:

18

Рукав

Заводской номер: 07102-20504 Количество на модель: 1
07102-20504
1
19

Номер детали на чертеже:

19

Трубка сапуна

Заводской номер: 16Y-75-06000 Количество на модель: 1
16Y-75-06000
1
20

Номер детали на чертеже:

20

Трубка сапуна

Заводской номер: 16Y-75-04000 Количество на модель: 1
16Y-75-04000
1
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 07000-03022 Количество на модель: 1
07000-03022
1
26

Номер детали на чертеже:

26

Рукав

Заводской номер: 07260-21420 Количество на модель: 1
07260-21420
1
27

Номер детали на чертеже:

27

Хомут

Заводской номер: 07280-02323 Количество на модель: 2
07280-02323
2
28

Номер детали на чертеже:

28

Распределитель коробки передач

Заводской номер: 16Y-75-10000 Количество на модель: 1
16Y-75-10000
1
