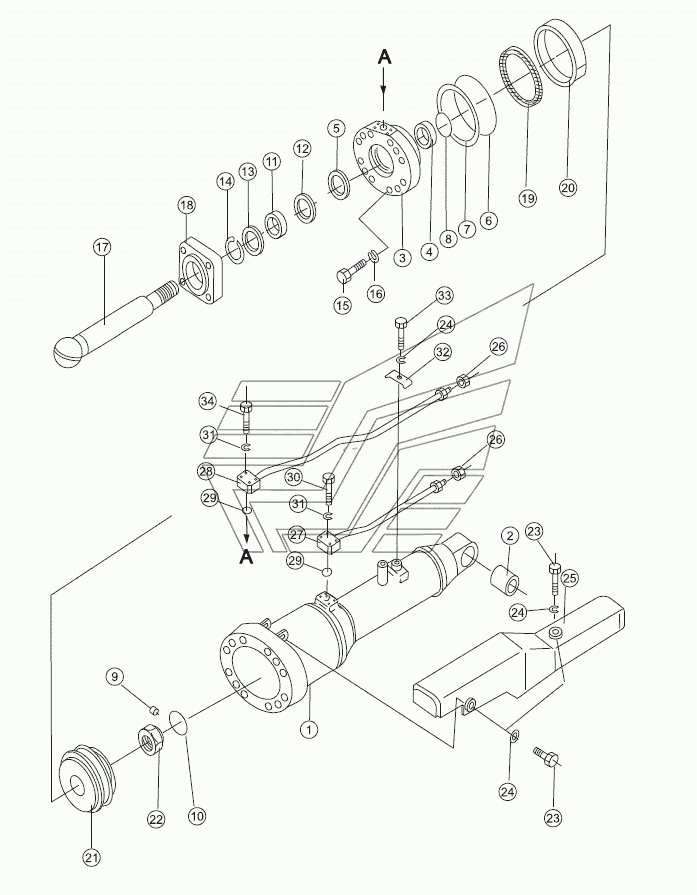

TILT OIL CYLINDER SD32 (вариант). Каталог 2011г.

BLADE LIFT CYLINDER SD32 (вариант) WORK PUMP ASSY SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder body

Заводской номер: 171-63-01100 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01100
1
2

Номер детали на чертеже:

2

bushing

Заводской номер: 195-63-52160 Количество на модель: 1
Удалить из закладок
В закладки
195-63-52160
1
3

Номер детали на чертеже:

3

Cylinder head

Заводской номер: 171-63-01001 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01001
1
4

Номер детали на чертеже:

4

bushing

Заводской номер: 07177-09035 Количество на модель: 1
Удалить из закладок
В закладки
07177-09035
1
5

Номер детали на чертеже:

5

Step seal

Заводской номер: 171-63-01300 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01300
1
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 07000-15215 Количество на модель: 1
Удалить из закладок
В закладки
07000-15215
1
7

Номер детали на чертеже:

7

ring, snap

Заводской номер: 07001-05220 Количество на модель: 1
Удалить из закладок
В закладки
07001-05220
1
8

Номер детали на чертеже:

8

Retainer ring

Заводской номер: GB895.1-95 Количество на модель: 1
Удалить из закладок
В закладки
GB895.1-95
1
9

Номер детали на чертеже:

9

Set screw

Заводской номер: 01322-41025 Количество на модель: 1
Удалить из закладок
В закладки
01322-41025
1
10

Номер детали на чертеже:

10

Iron wire

Заводской номер: 04059-01030 Количество на модель: 1
Удалить из закладок
В закладки
04059-01030
1
11

Номер детали на чертеже:

11

bushing

Заводской номер: 07177-09020 Количество на модель: 1
Удалить из закладок
В закладки
07177-09020
1
12

Номер детали на чертеже:

12

KY-Ring

Заводской номер: 171-63-01005 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01005
1
13

Номер детали на чертеже:

13

Ring, Dust

Заводской номер: 171-63-01400 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01400
1
14

Номер детали на чертеже:

14

ring, snap

Заводской номер: 07179-00113 Количество на модель: 1
Удалить из закладок
В закладки
07179-00113
1
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 01252-42090 Количество на модель: 12
Удалить из закладок
В закладки
01252-42090
12
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-32060 Количество на модель: 12
Удалить из закладок
В закладки
01643-32060
12
17

Номер детали на чертеже:

17

Piston rod

Заводской номер: 171-63-01500 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01500
1
18

Номер детали на чертеже:

18

cap

Заводской номер: 175-71-11211 Количество на модель: 1
Удалить из закладок
В закладки
175-71-11211
1
19

Номер детали на чертеже:

19

packing, piston

Заводской номер: 707-44-22080 Количество на модель: 1
Удалить из закладок
В закладки
707-44-22080
1
20

Номер детали на чертеже:

20

ring, piston

Заводской номер: 07155-02250 Количество на модель: 1
Удалить из закладок
В закладки
07155-02250
1
21

Номер детали на чертеже:

21

Piston

Заводской номер: 171-63-01003 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01003
1
22

Номер детали на чертеже:

22

Nut

Заводской номер: 171-63-01004 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01004
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51440 Количество на модель: 3
Удалить из закладок
В закладки
01010-51440
3
24

Номер детали на чертеже:

24

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 3
Удалить из закладок
В закладки
01643-31445
3
25

Номер детали на чертеже:

25

cover

Заводской номер: 175-63-52572 Количество на модель: 1
Удалить из закладок
В закладки
175-63-52572
1
26

Номер детали на чертеже:

26

plug

Заводской номер: 195-63-52990 Количество на модель: 2
Удалить из закладок
В закладки
195-63-52990
2
27

Номер детали на чертеже:

27

tube

Заводской номер: 175-63-52552 Количество на модель: 1
Удалить из закладок
В закладки
175-63-52552
1
28

Номер детали на чертеже:

28

Tube

Заводской номер: 171-63-01200 Количество на модель: 1
Удалить из закладок
В закладки
171-63-01200
1
29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 07000-13035 Количество на модель: 2
Удалить из закладок
В закладки
07000-13035
2
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51050 Количество на модель: 4
Удалить из закладок
В закладки
01010-51050
4
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01643-31032 Количество на модель: 8
Удалить из закладок
В закладки
01643-31032
8
32

Номер детали на чертеже:

32

Дугообразный зажим

Заводской номер: 195-63-52871 Количество на модель: 1
Удалить из закладок
В закладки
195-63-52871
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51420 Количество на модель: 1
Удалить из закладок
В закладки
01010-51420
1
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01010-51065 Количество на модель: 4
Удалить из закладок
В закладки
01010-51065
4
