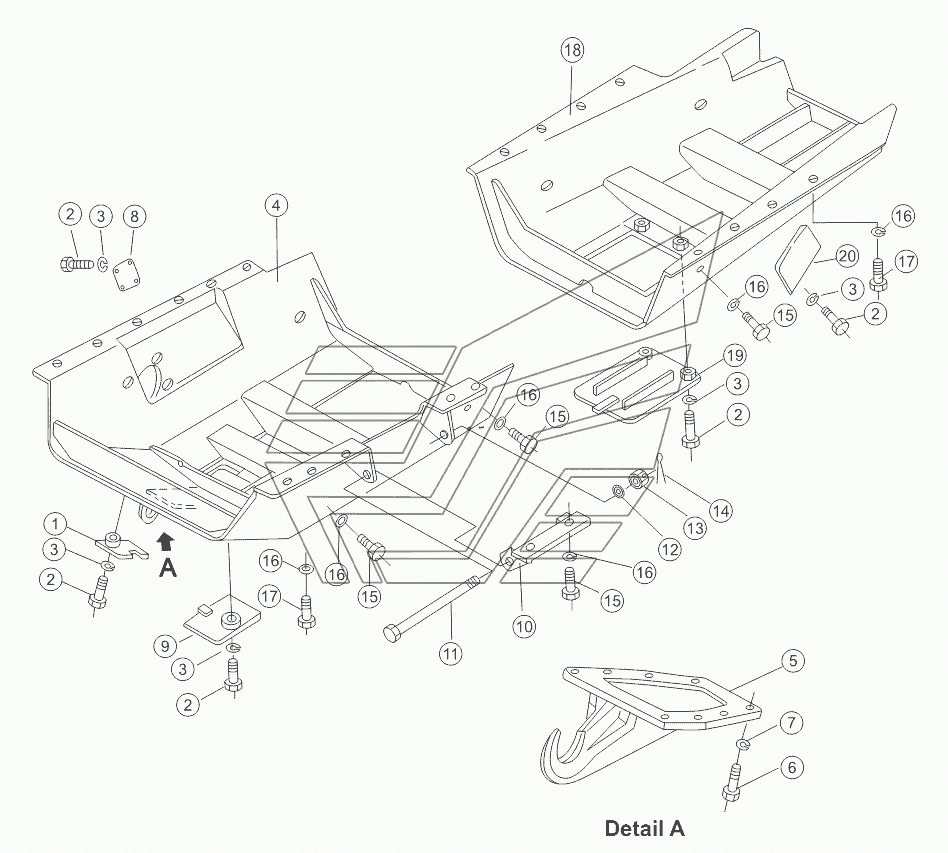

BOTTOM GUARD PLATE ASSY SD32 (вариант). Каталог 2011г.

ENGINE GUARD, SIDE SD32 (вариант) OIL CYLINDER SUPPORT SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

cover

Заводской номер: 175-54-23230 Количество на модель: 1
175-54-23230
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51235 Количество на модель: 10
01010-51235
10
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31232 Количество на модель: 10
01643-31232
10
4

Номер детали на чертеже:

4

Bottom guard plate

Заводской номер: 175-54-C1261 Количество на модель: 1
175-54-C1261
1
5

Номер детали на чертеже:

5

hook

Заводской номер: 180-54-13160 Количество на модель: 1
180-54-13160
1
6

Номер детали на чертеже:

6

bolt

Заводской номер: 01010-52075 Количество на модель: 8
01010-52075
8
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8
8

Номер детали на чертеже:

8

Cover plate

Заводской номер: 24Y-50-00001 Количество на модель: 2
24Y-50-00001
2
9

Номер детали на чертеже:

9

cover

Заводской номер: 175-54-C1270 Количество на модель: 1
175-54-C1270
1
10

Номер детали на чертеже:

10

bracket

Заводской номер: 175-54-23461 Количество на модель: 1
175-54-23461
1
11

Номер детали на чертеже:

11

bolt

Заводской номер: 175-54-23471 Количество на модель: 1
175-54-23471
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01640-23045 Количество на модель: 1
01640-23045
1
13

Номер детали на чертеже:

13

Nut

Заводской номер: 01590-33033 Количество на модель: 1
01590-33033
1
14

Номер детали на чертеже:

14

pin, cotter

Заводской номер: 04050-16355 Количество на модель: 1
04050-16355
1
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 01010-52455 Количество на модель: 10
01010-52455
10
16

Номер детали на чертеже:

16

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 28
01643-32460
28
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 01010-52465 Количество на модель: 18
01010-52465
18
18

Номер детали на чертеже:

18

cover, under, rear

Заводской номер: 175-54-23169 Количество на модель: 1
175-54-23169
1
19

Номер детали на чертеже:

19

cover

Заводской номер: 175-54-23220 Количество на модель: 1
175-54-23220
1
20

Номер детали на чертеже:

20

cover

Заводской номер: 24Y-50-01000 Количество на модель: 1
24Y-50-01000
1
