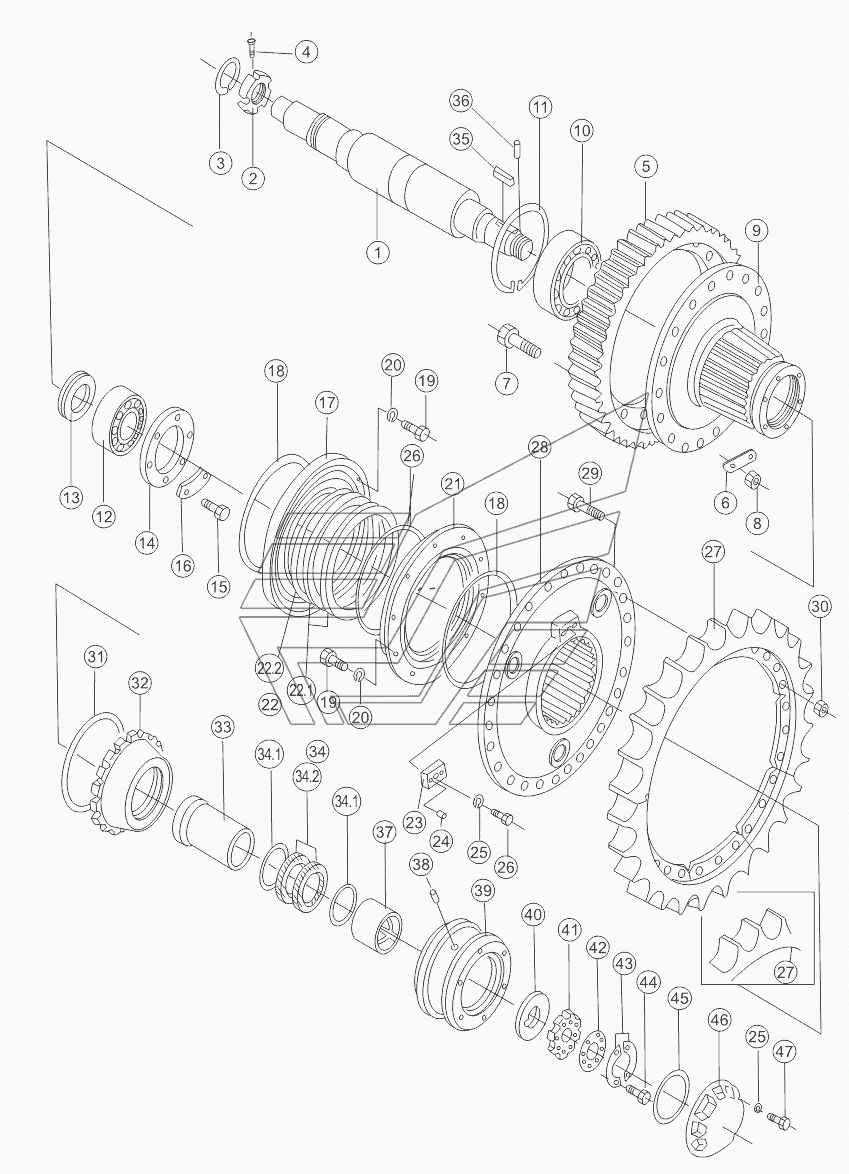

FINAL DRIVE GEAR SHAFT AND SPROCKET SD32 (вариант). Каталог 2011г.

FINAL DRIVE CASE SD32 (вариант) TRACK FRAME ASSY SD32 (вариант)

Вид отображения:

Детали справа

По ширине экрана

47

34

34.10

33

32

31

30

29

28

27

27

26

34.20

35

46

45

44

43

42

41

40

39

38

37

36

25

24

12

11

10

9

8

7

6

5

4

3

2

13

14

23

22.20

22.10

22

21

20

19

18

17

16

15

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Болт

Заводской номер: 01010-51645 Количество на модель: 12

01010-51645

12

Номер детали на чертеже:

floating seal assy

Заводской номер: 175-27-00120 Количество на модель: 2

175-27-00120

2

Номер детали на чертеже:

floating seal

Заводской номер: 175-27-32711 Количество на модель: 2

175-27-32711

2

Номер детали на чертеже:

collar

Заводской номер: 175-27-31411 Количество на модель: 2

175-27-31411

2

Номер детали на чертеже:

nut

Заводской номер: 175-27-22150 Количество на модель: 2

175-27-22150

2

Номер детали на чертеже:

O-ring

Заводской номер: 07000-15315 Количество на модель: 2

07000-15315

2

Номер детали на чертеже:

nut

Заводской номер: 01803-12430 Количество на модель: 54

01803-12430

54

Номер детали на чертеже:

bolt

Заводской номер: 178-27-11150 Количество на модель: 54

178-27-11150

54

Номер детали на чертеже:

hub, sprocket

Заводской номер: 175-27-31394 Количество на модель: 2

175-27-31394

2

Номер детали на чертеже:

Tooth block

Заводской номер: 175-27-22325A Количество на модель: 18

175-27-22325A

18

Номер детали на чертеже:

teeth, sprocket

Заводской номер: 175-27-22325 Количество на модель: 18

175-27-22325

18

Номер детали на чертеже:

Screw

Заводской номер: 01252-71635 Количество на модель: 2

01252-71635

2

Номер детали на чертеже:

O-ring

Заводской номер: 100-27-11330 Количество на модель: 2

100-27-11330

2

Номер детали на чертеже:

key

Заводской номер: 04000-01580 Количество на модель: 2

04000-01580

2

Номер детали на чертеже:

cover

Заводской номер: 175-27-22242 Количество на модель: 2

175-27-22242

2

Номер детали на чертеже:

O-ring

Заводской номер: 07000-15185 Количество на модель: 2

07000-15185

2

Номер детали на чертеже:

Болт

Заводской номер: 01010-51225 Количество на модель: 4

01010-51225

4

Номер детали на чертеже:

plate, lock

Заводской номер: 175-27-31560 Количество на модель: 2

175-27-31560

2

Номер детали на чертеже:

plate, lock

Заводской номер: 175-27-31550 Количество на модель: 2

175-27-31550

2

Номер детали на чертеже:

nut

Заводской номер: 175-27-22272 Количество на модель: 2

175-27-22272

2

Номер детали на чертеже:

washer

Заводской номер: 175-27-22255 Количество на модель: 2

175-27-22255

2

Номер детали на чертеже:

seat, support

Заводской номер: 175-27-31510 Количество на модель: 2

175-27-31510

2

Номер детали на чертеже:

Фиксирующий штифт

Заводской номер: 04020-01638 Количество на модель: 2

04020-01638

2

Номер детали на чертеже:

bushing

Заводской номер: 175-27-31441 Количество на модель: 2

175-27-31441

2

Номер детали на чертеже:

Pin dowel

Заводской номер: 175-27-32510 Количество на модель: 2

175-27-32510

2

Номер детали на чертеже:

Шайба

Заводской номер: 01602-21648 Количество на модель: 14

01602-21648

14

Номер детали на чертеже:

Фиксирующий штифт

Заводской номер: 170-27-12250 Количество на модель: 4

170-27-12250

4

Номер детали на чертеже:

Упорное кольцо

Заводской номер: 170-09-13250 Количество на модель: 2

170-09-13250

2

Номер детали на чертеже:

ring, snap

Заводской номер: 04071-00280 Количество на модель: 2

04071-00280

2

Номер детали на чертеже:

Spherical Roller Bearing

Заводской номер: GB288-23134CC3 Количество на модель: 2

GB288-23134CC3

2

Номер детали на чертеже:

hub, gear

Заводской номер: 175-27-31384 Количество на модель: 2

175-27-31384

2

Номер детали на чертеже:

nut

Заводской номер: 01582-02419 Количество на модель: 36

01582-02419

36

Номер детали на чертеже:

Разряд

Заводской номер: 175-27-12181 Количество на модель: 36

175-27-12181

36

Номер детали на чертеже:

plate, lock

Заводской номер: 175-27-31370 Количество на модель: 18

175-27-31370

18

Номер детали на чертеже:

gear, ring

Заводской номер: 175-27-31362 Количество на модель: 2

175-27-31362

2

Номер детали на чертеже:

Pin

Заводской номер: 170-27-12491 Количество на модель: 2

170-27-12491

2

Номер детали на чертеже:

Кольцо

Заводской номер: 170-27-12480 Количество на модель: 2

170-27-12480

2

Номер детали на чертеже:

Гайка

Заводской номер: 170-27-12472 Количество на модель: 2

170-27-12472

2

Номер детали на чертеже:

spacer

Заводской номер: 175-27-22131 Количество на модель: 2

175-27-22131

2

Номер детали на чертеже:

flange

Заводской номер: 175-27-22140 Количество на модель: 2

175-27-22140

2

Номер детали на чертеже:

Стопор

Заводской номер: 175-27-31480 Количество на модель: 2

175-27-31480

2

Номер детали на чертеже:

Герметичное кольцо

Заводской номер: 170-27-12520 Количество на модель: 2

170-27-12520

2

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 170-27-12513 Количество на модель: 2

170-27-12513

2

Номер детали на чертеже:

Болт

Заводской номер: 170-27-00021 Количество на модель: 2

170-27-00021

2

Номер детали на чертеже:

Болт

Заводской номер: 154-27-12162 Количество на модель: 2

154-27-12162

2

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 40

01602-21236

40

Номер детали на чертеже:

Болт

Заводской номер: 01010-51230 Количество на модель: 40

01010-51230

40

Номер детали на чертеже:

O-ring

Заводской номер: 07000-15410 Количество на модель: 4

07000-15410

4

Номер детали на чертеже:

Замковая шайба

Заводской номер: 154-27-12152 Количество на модель: 2

154-27-12152

2

Номер детали на чертеже:

Подшипник

Заводской номер: 170-27-12210 Количество на модель: 6

170-27-12210

6

Номер детали на чертеже:

Болт

Заводской номер: 01010-51440 Количество на модель: 12

01010-51440

12

Номер детали на чертеже:

Half shaft

Заводской номер: 175-27-31343 Количество на модель: 2

175-27-31343

2
