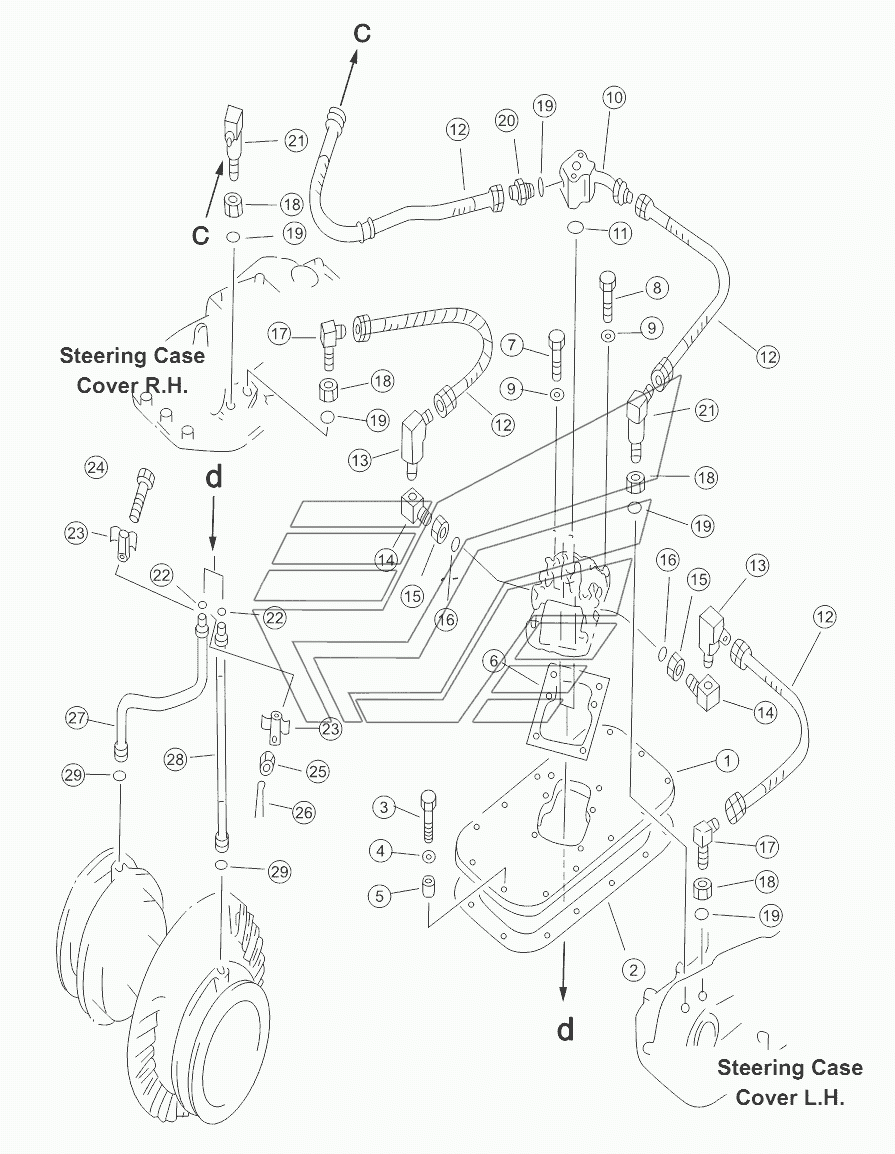

BRAKE PIPING SYSTEM SD32 (вариант). Каталог 2011г.

SAFETY VALVE SD32 (вариант) STEERING PIPING SYSTEM (1/2) SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

plate

Заводской номер: 175-49-23460 Количество на модель: 1
175-49-23460
1
2

Номер детали на чертеже:

2

gasket

Заводской номер: 175-40-22521 Количество на модель: 1
175-40-22521
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51260 Количество на модель: 13
01010-51260
13
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 13
01602-21236
13
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 195-33-11220 Количество на модель: 13
195-33-11220
13
6

Номер детали на чертеже:

6

Сальник

Заводской номер: 144-40-22220 Количество на модель: 1
144-40-22220
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51240 Количество на модель: 1
01010-51240
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51250 Количество на модель: 5
01010-51250
5
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
10

Номер детали на чертеже:

10

tube

Заводской номер: 175-33-23470 Количество на модель: 1
175-33-23470
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 07000-13028 Количество на модель: 1
07000-13028
1
12

Номер детали на чертеже:

12

Рукав

Заводской номер: 07102-20303 Количество на модель: 4
07102-20303
4
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: 203-62-12330 Количество на модель: 2
203-62-12330
2
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: 195-49-13830 Количество на модель: 2
195-49-13830
2
15

Номер детали на чертеже:

15

Nut

Заводской номер: 195-49-13840 Количество на модель: 2
195-49-13840
2
16

Номер детали на чертеже:

16

o-ring

Заводской номер: 07002-11623 Количество на модель: 2
07002-11623
2
17

Номер детали на чертеже:

17

elbow

Заводской номер: 07232-10315 Количество на модель: 4
07232-10315
4
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 07239-12009 Количество на модель: 4
07239-12009
4
19

Номер детали на чертеже:

19

O-ring

Заводской номер: 07002-12034 Количество на модель: 5
07002-12034
5
20

Номер детали на чертеже:

20

Штуцер

Заводской номер: 07230-20315 Количество на модель: 1
07230-20315
1
21

Номер детали на чертеже:

21

Штуцер

Заводской номер: 175-49-25670 Количество на модель: 2
175-49-25670
2
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 07000-12018 Количество на модель: 2
07000-12018
2
23

Номер детали на чертеже:

23

clamp

Заводской номер: 175-40-22461 Количество на модель: 2
175-40-22461
2
24

Номер детали на чертеже:

24

bolt

Заводской номер: 01012-51035 Количество на модель: 1
01012-51035
1
25

Номер детали на чертеже:

25

Nut

Заводской номер: 01590-31012 Количество на модель: 1
01590-31012
1
26

Номер детали на чертеже:

26

Разводной шплинт

Заводской номер: 04050-12018 Количество на модель: 1
04050-12018
1
27

Номер детали на чертеже:

27

tube, R.H

Заводской номер: 175-40-22580 Количество на модель: 1
175-40-22580
1
28

Номер детали на чертеже:

28

tube, L.H

Заводской номер: 175-40-22570 Количество на модель: 1
175-40-22570
1
29

Номер детали на чертеже:

29

O-ring

Заводской номер: 07000-13022 Количество на модель: 2
07000-13022
2
30

Номер детали на чертеже:

30

tube

Заводской номер: 175-49-C1221 Количество на модель: 1
175-49-C1221
1
31

Номер детали на чертеже:

31

Болт

Заводской номер: 01010-51075 Количество на модель: 2
01010-51075
2
33

Номер детали на чертеже:

33

Кольцо

Заводской номер: 07000-13040 Количество на модель: 1
07000-13040
1
34

Номер детали на чертеже:

34

hose

Заводской номер: 07102-20603 Количество на модель: 1
07102-20603
1
35

Номер детали на чертеже:

35

hose

Заводской номер: 07102-21011 Количество на модель: 1
07102-21011
1
36

Номер детали на чертеже:

36

nipple

Заводской номер: 07232-11034 Количество на модель: 1
07232-11034
1
37

Номер детали на чертеже:

37

nut

Заводской номер: 07239-13320 Количество на модель: 2
07239-13320
2
38

Номер детали на чертеже:

38

O-ring

Заводской номер: 07002-13334 Количество на модель: 2
07002-13334
2
40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51055 Количество на модель: 2
01010-51055
2
42

Номер детали на чертеже:

42

tube

Заводской номер: 175-49-21483 Количество на модель: 1
175-49-21483
1
43

Номер детали на чертеже:

43

Трос

Заводской номер: 07102-20403 Количество на модель: 1
07102-20403
1
44

Номер детали на чертеже:

44

elbow

Заводской номер: 175-49-23510 Количество на модель: 1
175-49-23510
1
47

Номер детали на чертеже:

47

Болт

Заводской номер: 01010-50820 Количество на модель: 2
01010-50820
2
49

Номер детали на чертеже:

49

Кольцо

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1
50

Номер детали на чертеже:

50

tube

Заводской номер: 175-49-25680 Количество на модель: 1
175-49-25680
1
51

Номер детали на чертеже:

51

Зажим рукава

Заводской номер: 07281-00549 Количество на модель: 2
07281-00549
2
52

Номер детали на чертеже:

52

Рукав

Заводской номер: 07260-03213 Количество на модель: 1
07260-03213
1
53

Номер детали на чертеже:

53

tube

Заводской номер: 175-49-21434 Количество на модель: 1
175-49-21434
1
