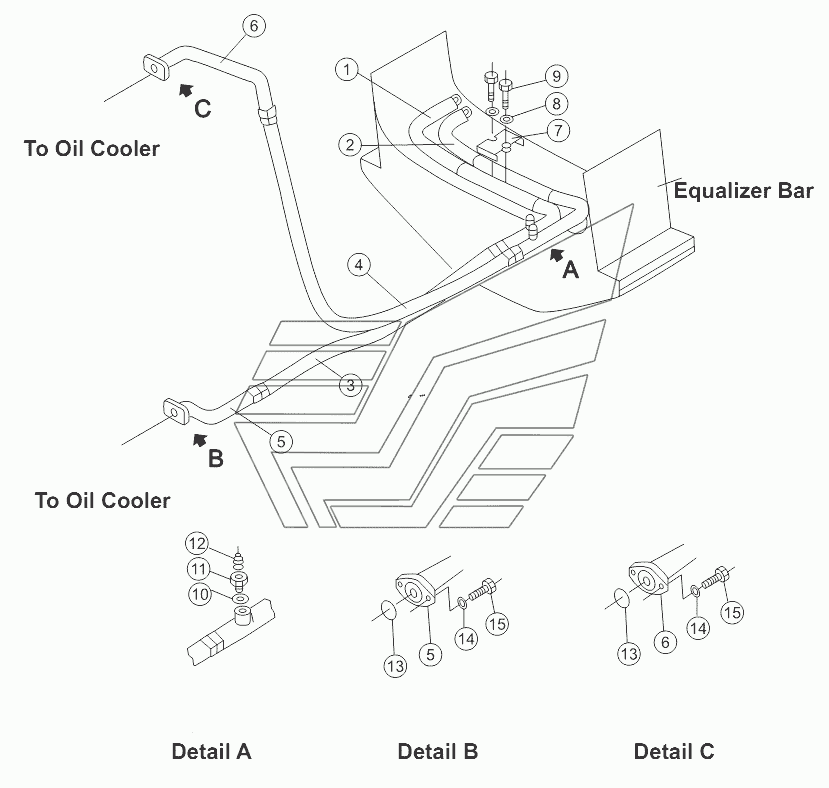

OIL COOLER PIPING SYSYTEM (GOING WITH THE NATIONAL II-ENGINE) SD32 (вариант). Каталог 2011г.

TORQUE CONVERTER PIPING SYSTEM (GOING WITH THE NATIONAL II-ENGINE) SD32 (вариант) MAIN FRAME AND STEERING CASE SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 171-74A-01000 Количество на модель: 1
171-74A-01000
1
2

Номер детали на чертеже:

2

Tube

Заводской номер: 171-74A-02000 Количество на модель: 1
171-74A-02000
1
3

Номер детали на чертеже:

3

Hose

Заводской номер: 07100-21412 Количество на модель: 1
07100-21412
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 07100-21424 Количество на модель: 1
07100-21424
1
5

Номер детали на чертеже:

5

Tube

Заводской номер: 171-74A-04000 Количество на модель: 1
171-74A-04000
1
6

Номер детали на чертеже:

6

Tube

Заводской номер: 171-74A-03000 Количество на модель: 1
171-74A-03000
1
7

Номер детали на чертеже:

7

Clip

Заводской номер: 171-74A-00001 Количество на модель: 1
171-74A-00001
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51040 Количество на модель: 2
01010-51040
2
10

Номер детали на чертеже:

10

Gasket

Заводской номер: 07005-01612 Количество на модель: 2
07005-01612
2
11

Номер детали на чертеже:

11

plug

Заводской номер: 154-19-17122 Количество на модель: 2
154-19-17122
2
12

Номер детали на чертеже:

12

Заглушка

Заводской номер: 07042-20108 Количество на модель: 2
07042-20108
2
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 07000-13042 Количество на модель: 2
07000-13042
2
14

Номер детали на чертеже:

14

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 8
01602-21236
8
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51250 Количество на модель: 8
01010-51250
8
